Ликбез: Желательные [но не обязательные] листы в дизайн-проекте

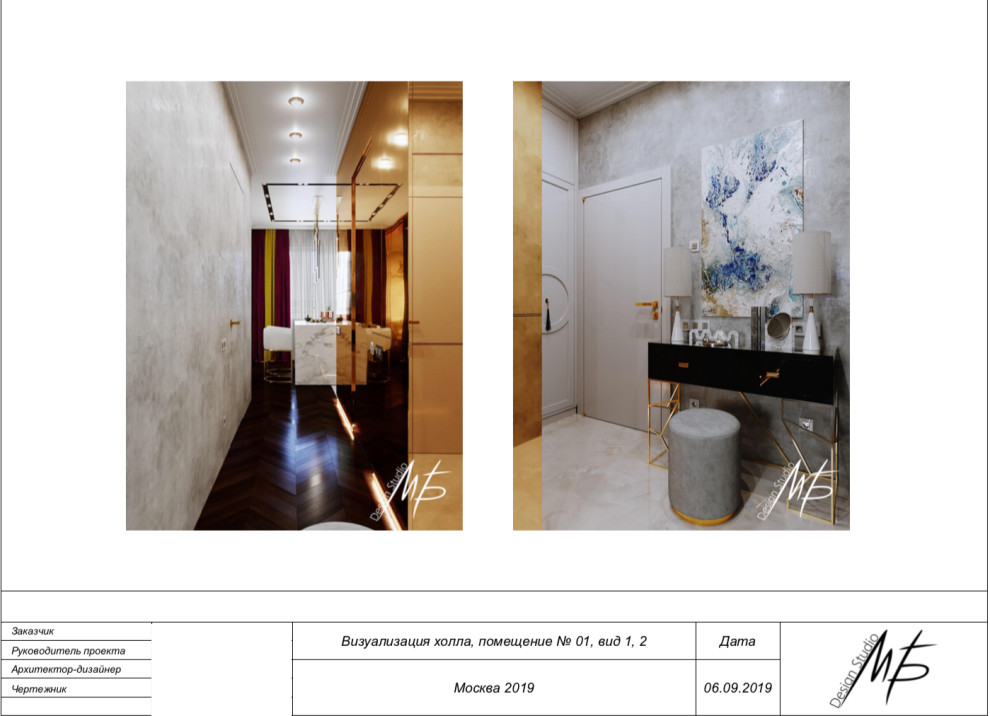

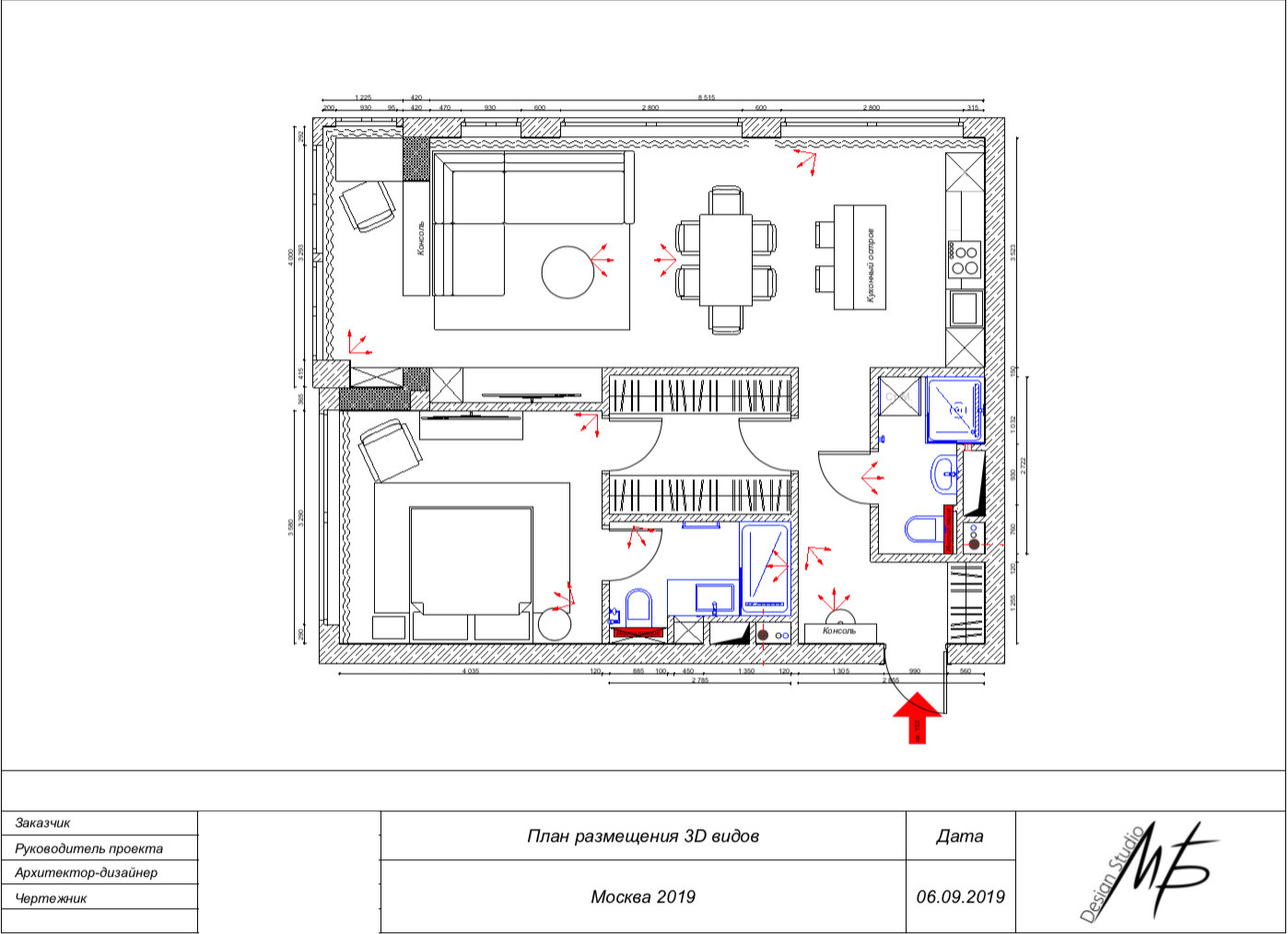

Зачем нужен: Для наглядности и навигации по визуализациям и разверткам. Найдите на плане выше прихожую и поймите, с каких точек делали «виртуальную съемку» в этом проекте.

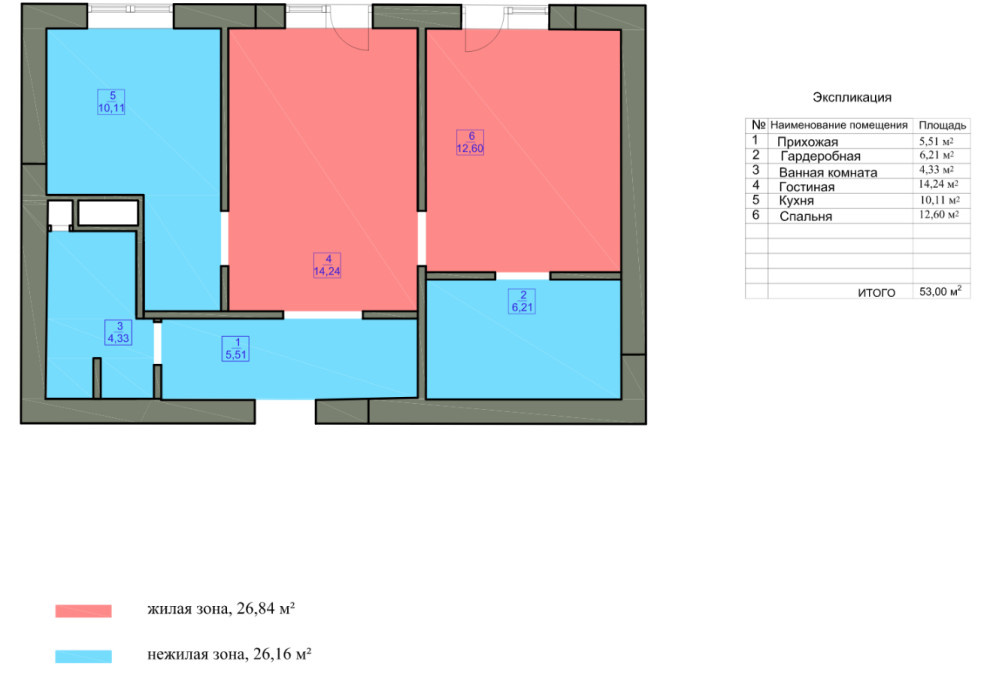

2. ПЛАН ЗОНИРОВАНИЯ

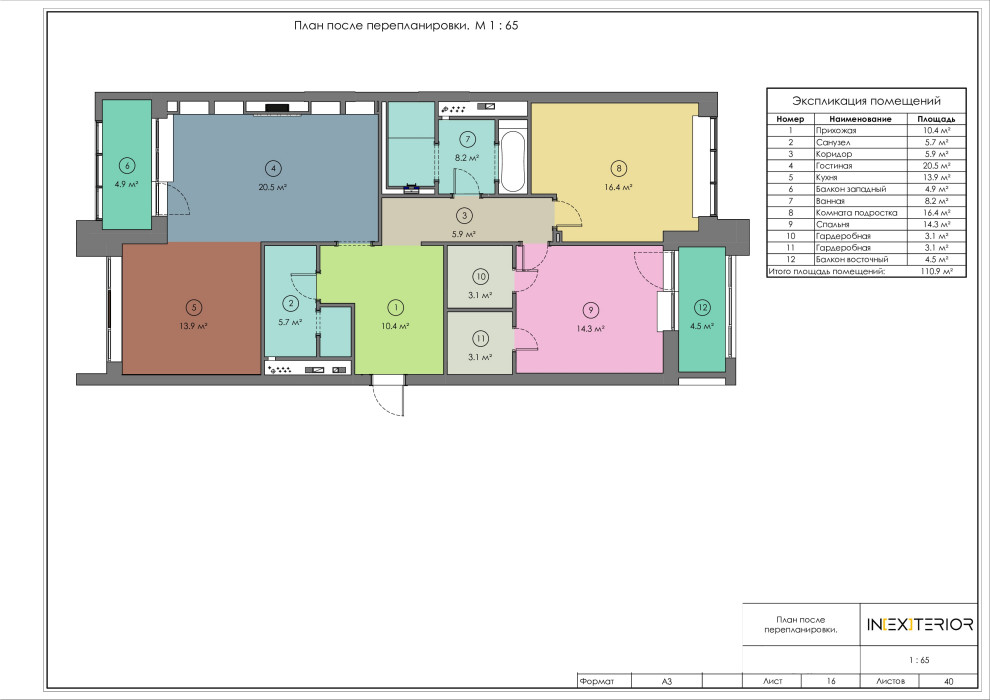

Что это: План квартиры (вид сверху) в нескольких цветах — пятно жилой зоны, пятно нежилой зоны. Либо каждый цвет соответствует своей комнате.

Зачем нужен: Дать клиенту наглядное понимание о функциональной нагрузке пространства. Например, как так: площадь жилой зоны даже меньше, чем проходных и нежилых помещений? Помогает клиенту понять, как именно будет организована жизнь в новом интерьере.

Даша Баранова, архитектор: «Мало кто задумывается на этапе проектирования, сколько полезной площади может уйти, например, на коридоры, мало эксплуатируемые углы или проходы, лестницы. А площадь гостиной может быть в разы больше небольшой спальни. Для квартир это важно».

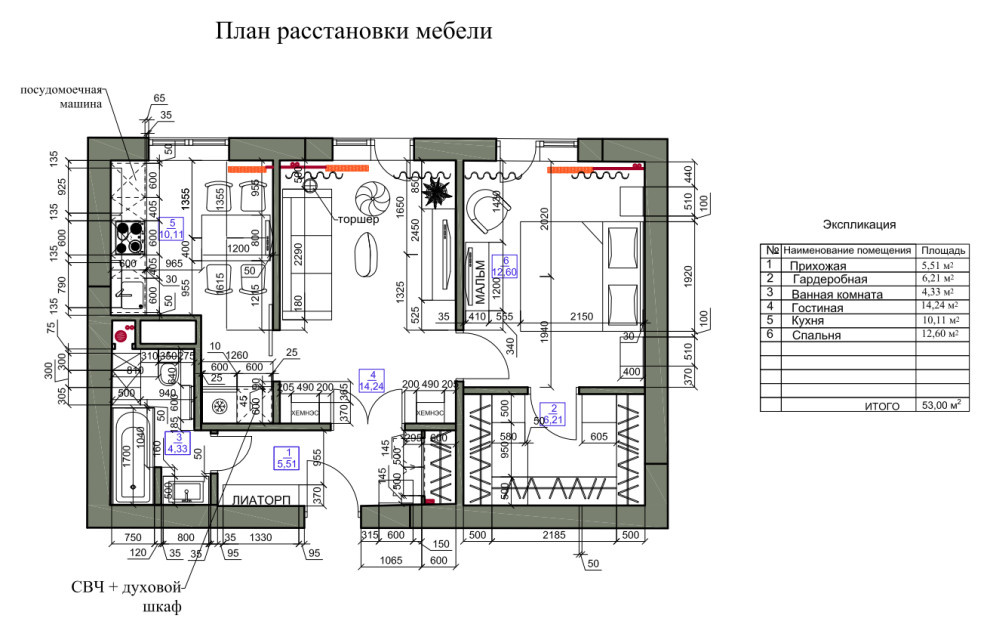

Сравните: на чертеже выше — планировочное решение. Но сколько на самом деле занимают жилая и нежилая зоны? Все вопросы снимает план с цветовым кодированием
______________________________

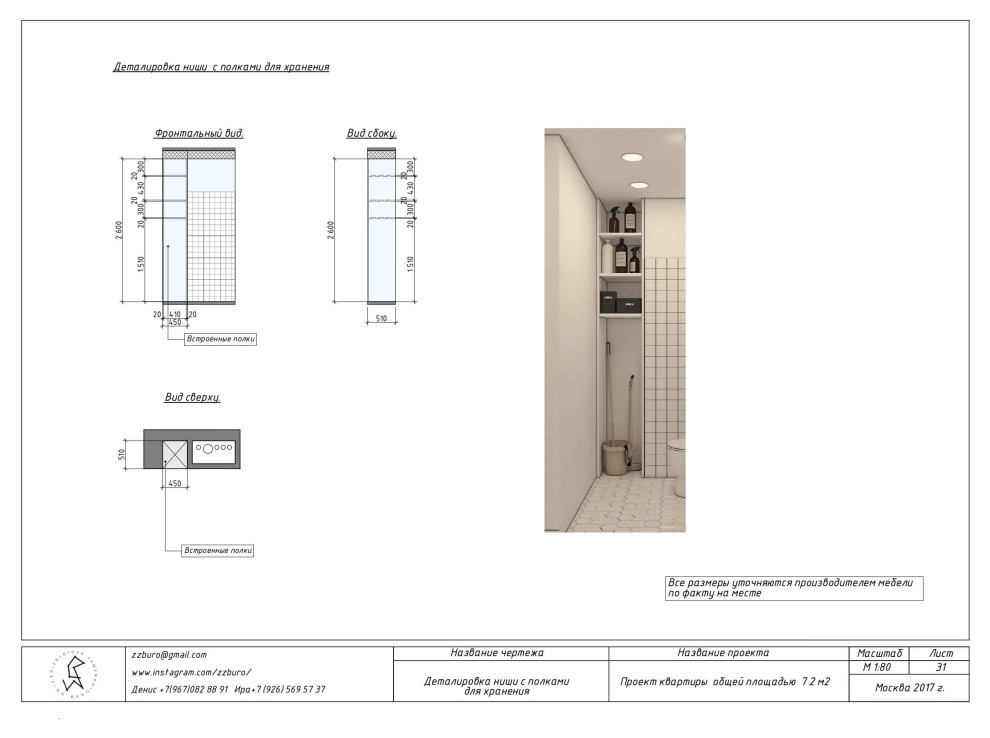

3. ПЛАН «ЧЕМОДАНОВ В ШКАФУ»
Что это: Чертежи, которые показывают, где конкретно в шкафу будут стоять гладильная доска и пылесос.

Зачем нужен: Такие чертежи обычно делают, если требуется организовать нестандартное хранение габаритных вещей (больших чемоданов, спортивного инвентаря и пр.). Или если в шкафу планируется хозяйственная секция с выдвижной сушилкой белья, отсеком для встроенной гладильной доски и пр. Такого рода наполнение важно спланировать заранее, при заказе шкафа.

Если шкаф уже есть, но на полках не хватает места — внутреннее пространство можно реорганизовать. И для этого, опять же, нужен план внутренней организации пространства.

Александра Ларч, организатор пространства: «По профессии я организатор пространства. Поэтому предлагаю услуги, отличные от дизайнерских. Мне не важно, как выглядит шкаф, но важно, как выглядит то, что в нем. Можно сказать, что я — дизайнер наполнения. Потому и мои проекты представляют собой нечто иное, предназначенное только мне для выполнения работ, если не предусмотрена самостоятельная работа клиента над моим планом организации. В этот план входят схема внутреннего наполнения с размерами и разметкой, где и что должно храниться, а также список рекомендаций к покупке для достижения наилучшего результата».

ПО ТЕМЕ
► Где сушить белье в квартире… красиво
_______________________________

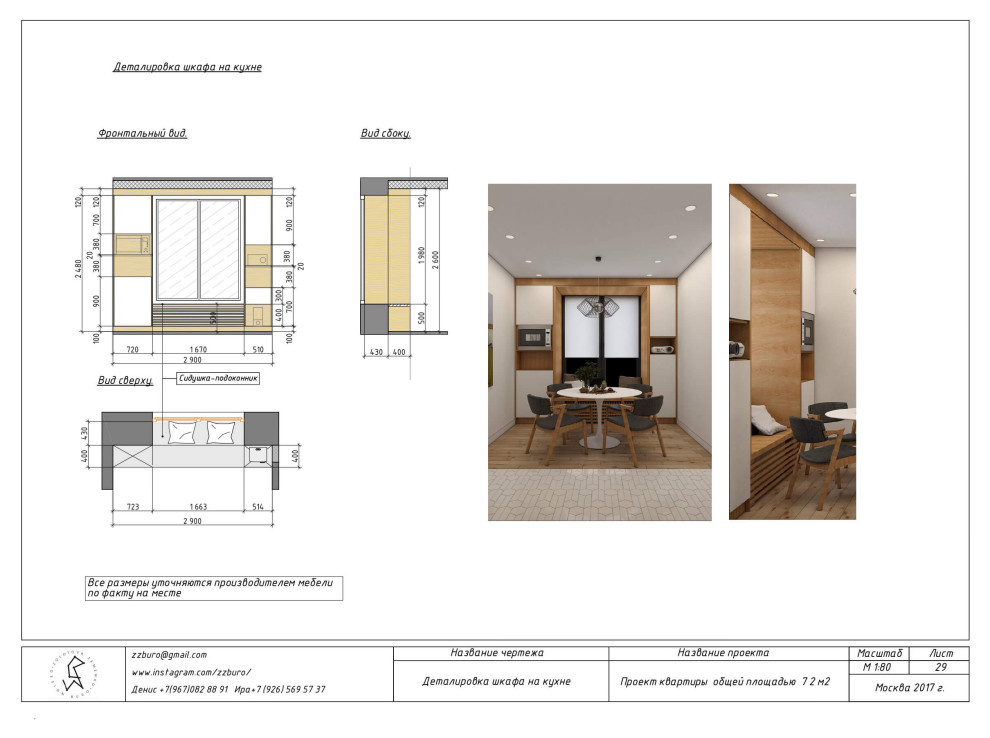

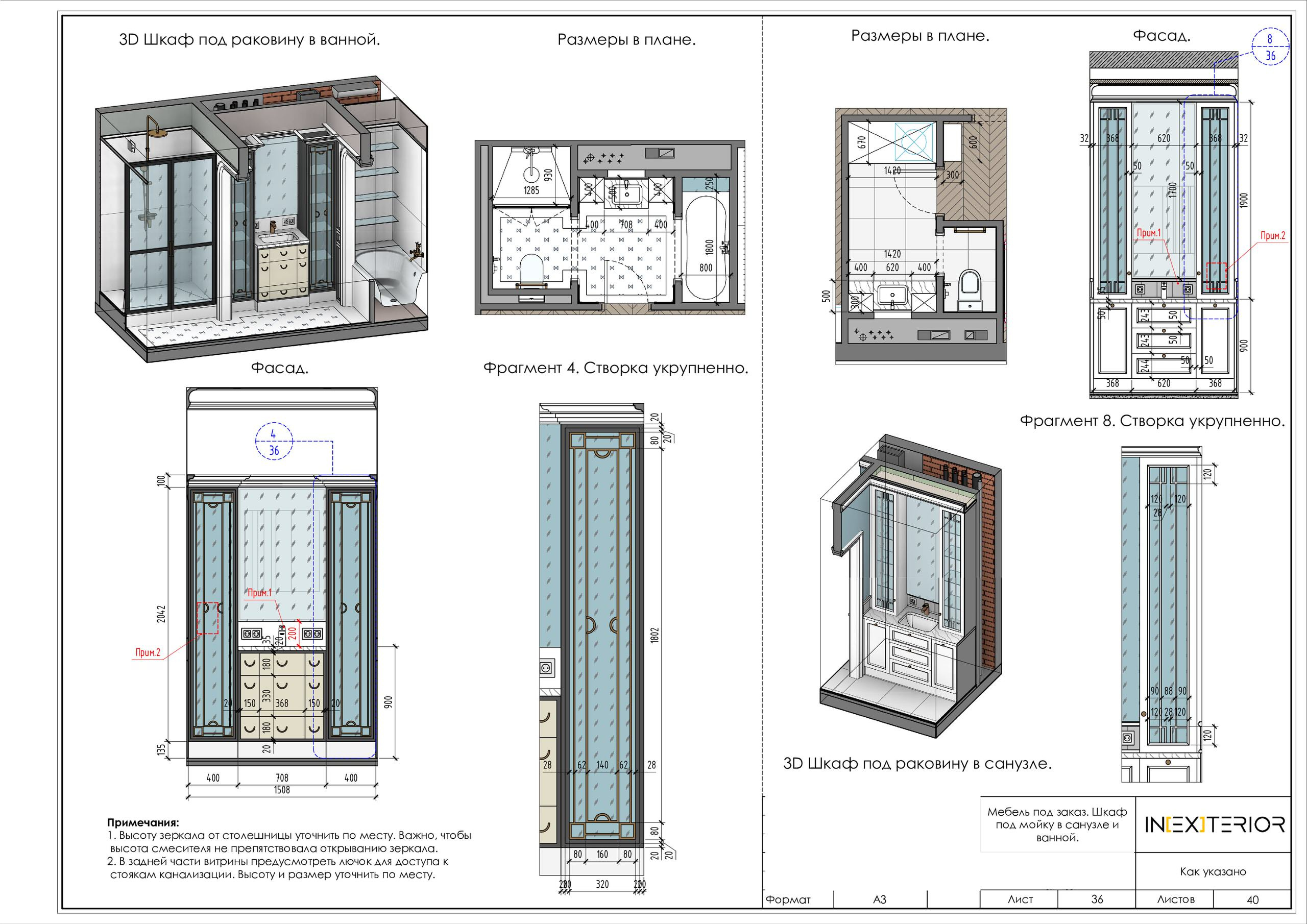

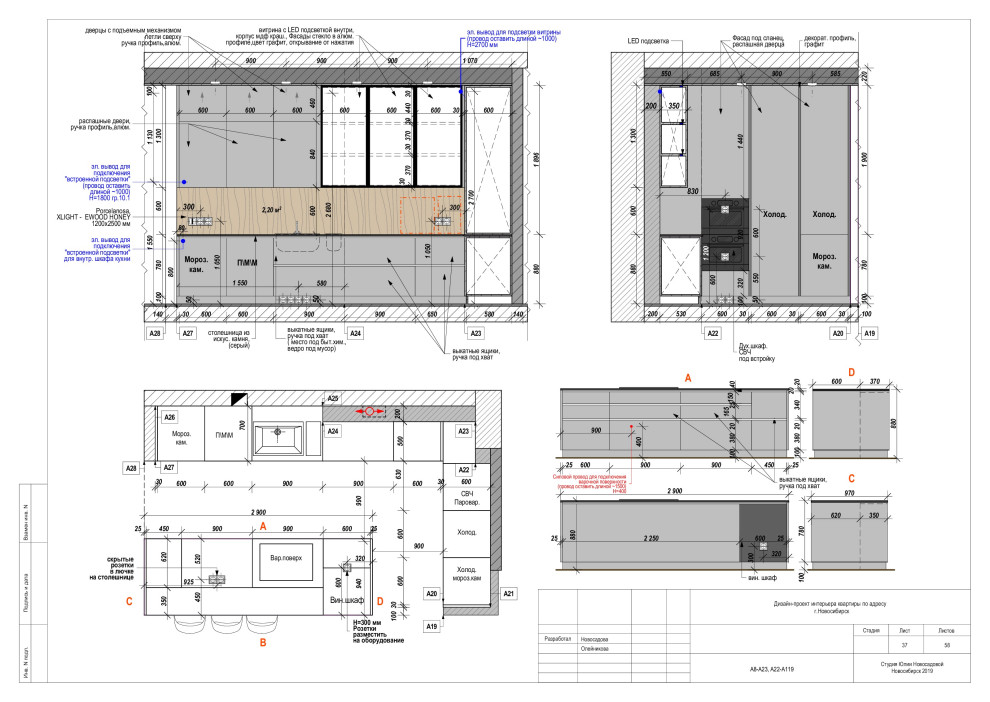

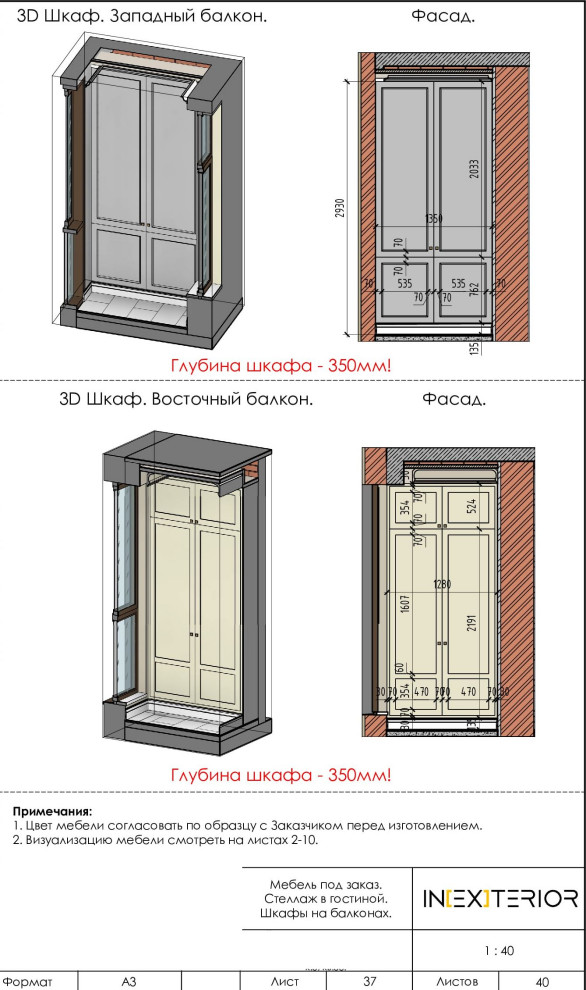

4. ЧЕРТЕЖИ МЕБЕЛЬНЫХ УЗЛОВ

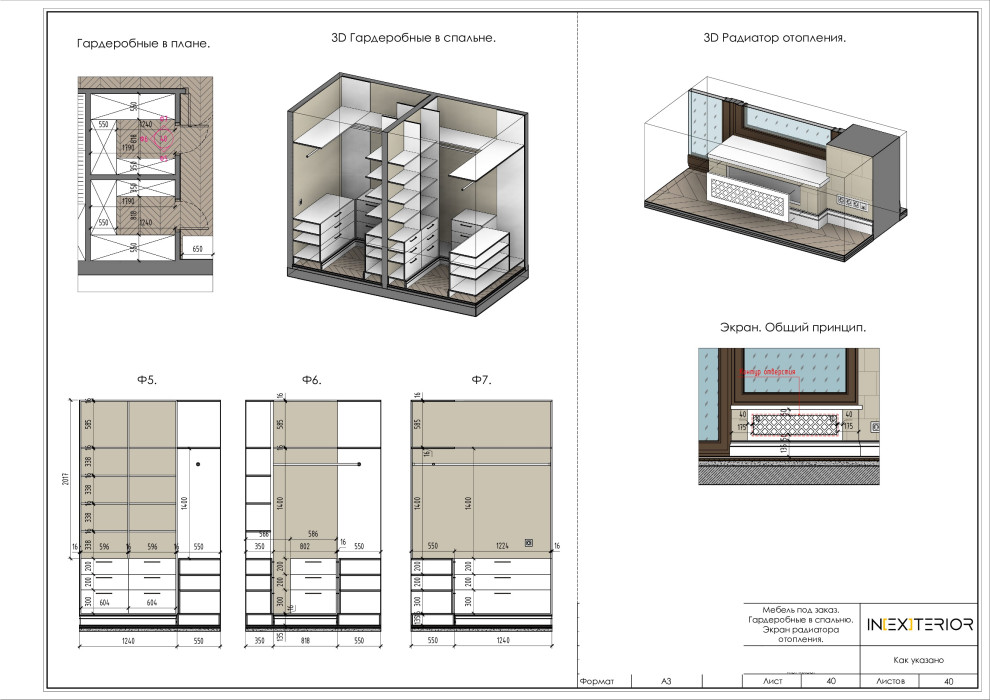

Что это: Обширная рабочая документация на мебель индивидуального изготовления. Например, это может быть встроенный шкаф или кухня. Иногда — просто предмет мебели авторского дизайна.
_________________________

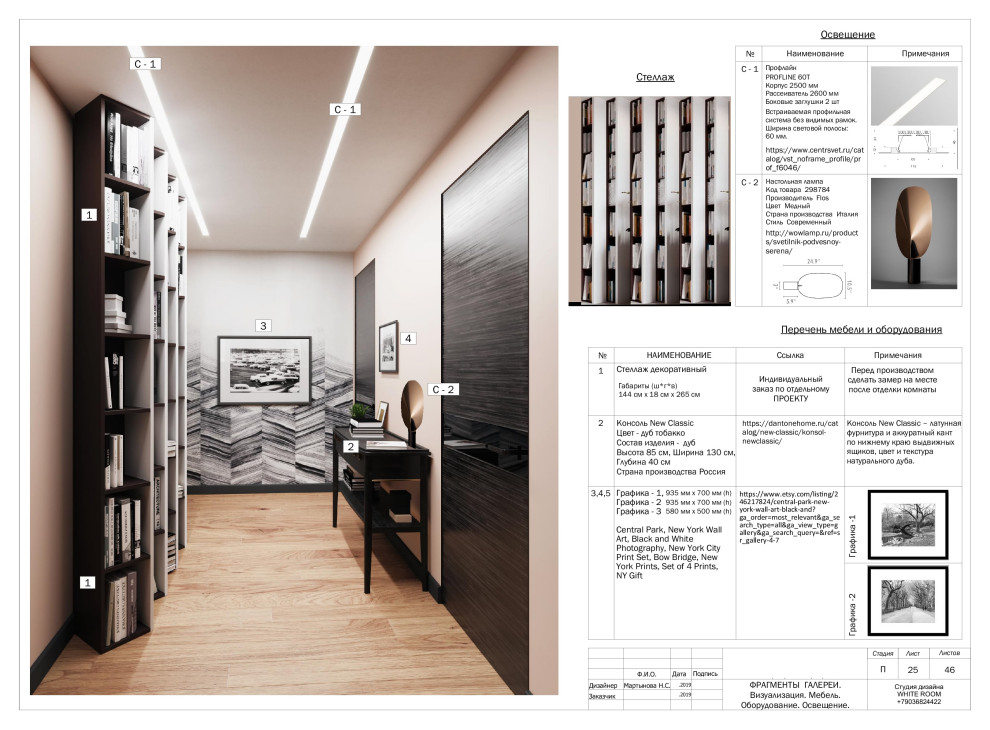

Подробная прорисовка мебели помогает заказчику представить, как интерьер будет выглядеть в деталях. А чертежи — это руководство для мебельщиков и рабочих, чтобы правильно и воплотить картинку в жизнь. Не придется решать на месте, как именно и где крепить полки, куда подводить электричество для подсветки шкафа — чертежи делаются с привязками к планам полов, электроразводки, стен и т.п.

Ирина Мелкова, архитектор-дизайнер (делает рабочую документацию для заказа мебели или дверей у итальянских производителей): «Часто бывает необходимость какие-то элементы изготовить индивидуально, в таких случаях итальянские производители охотно идут мне навстречу, видя визуализацию проекта, детальные чертежи и подробное описание».

Наталья Мартынова, руководитель студии дизайна Whiteroom: «Очень важен план вентиляции и вентиляционных люков и то, как он соотносится с планом электрики. Мы тоже его делаем, чтобы не было проблем в дальнейшем с выводом светильников. И иногда это непростая задача — соблюсти симметрию, вывести грамотно свет и сделать удобные люки».

Стас Никулин, дизайнер: «Часто, работая в среднем сегменте, в квартирах про вентиляцию забывают. А ещё чаще делают неправильно, отбирая отток свежего воздуха у всей квартиры в пользу кухонной вытяжки. Так делать нельзя! Мы стараемся правильно организовывать систему оттока воздуха с минимальными затратами, для этого разрабатываем чертежи, прокладываем трубу, разрабатываем сценарии для установки канальных вентиляторов».

Как это может выглядеть

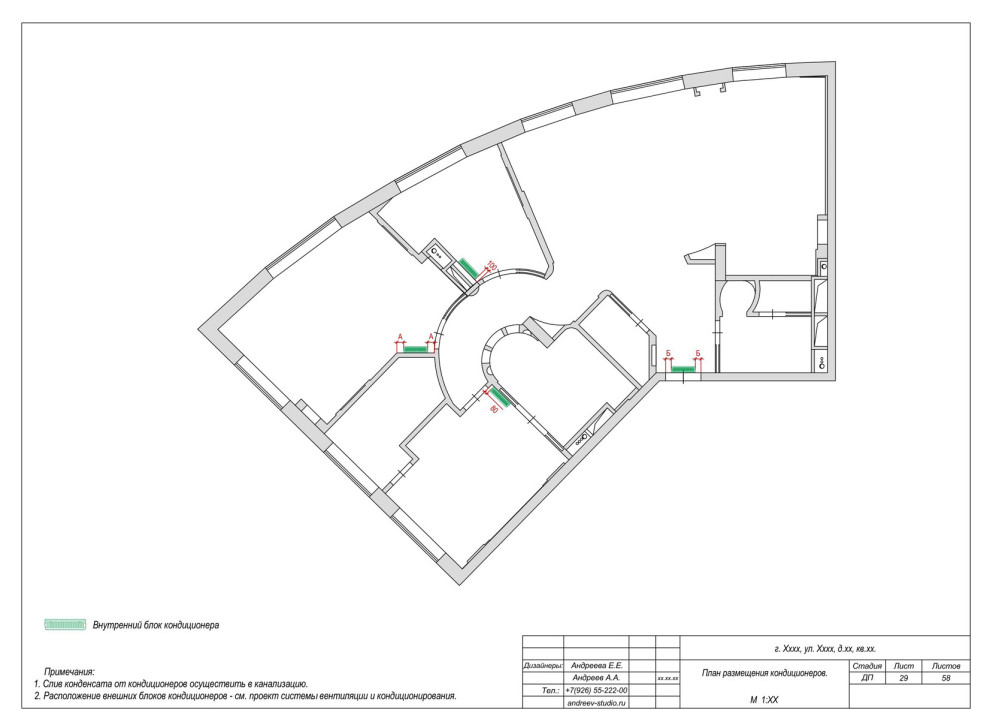

• Как развертка с обозначением места крепления кондиционера (на плане выше).

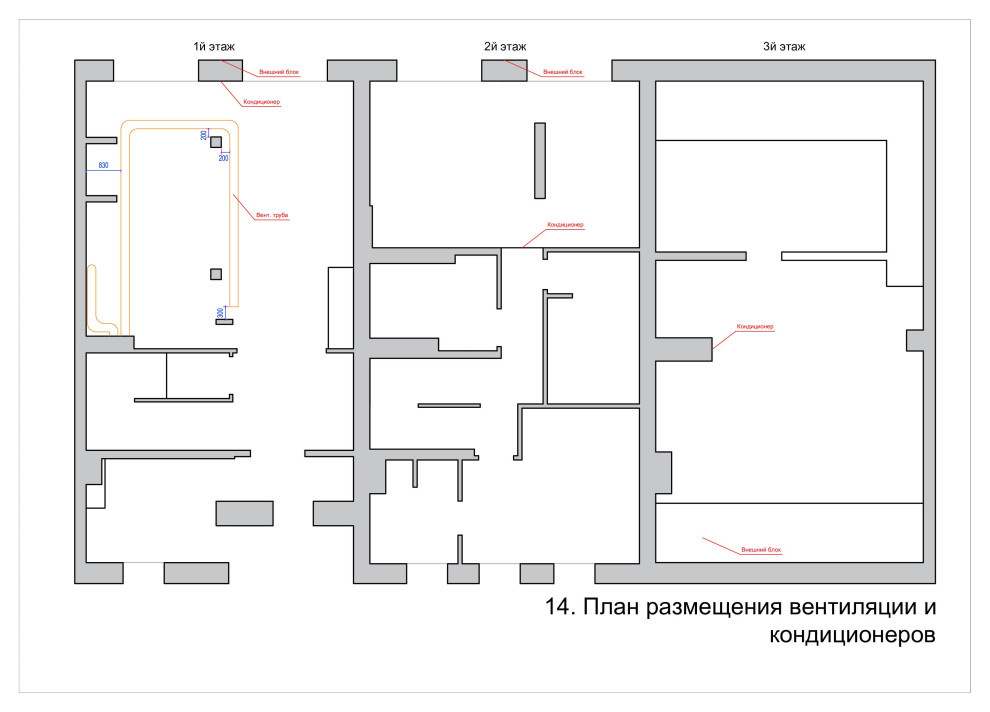

• Как рабочая документация, сделанная специалистами вентиляционной компании, но согласованная с чертежами дизайнера. Это нужно, чтобы и инженерная начинка была сделана правильно, и при монтаже рабочие делали все не так, как им удобно, а так, как требует дизайн.
• Чертежи могут быть дополнены разрезами и планами сложных узлов, а также 3D-визуализацией — для наглядности.
• В спецификации указываются модели вентиляционных решеток и место их расположения.

_______________________________

6. ЧЕРТЕЖИ И ВЕДОМОСТИ РОЗЕТОК И ВЫКЛЮЧАТЕЛЕЙ
Что это: Планы, развертки и (или) чертежи, которые подробно показывают, где и какие будут розетки и выключатели, выводы интернета и т.п.

Зачем нужно: Вам — помогают понять, где вы будете включать свет, когда приходите с работы, а где — заряжать телефон. И какие зоны освещения будут в комнате (где вечерний свет, где акцентный, где — рабочий). А строителям четко указывают, на какой высоте делать розетку, и где какая будет стоять рамка (за стиральной машинкой — обычная, недорогая, а на виду — дизайнерская).

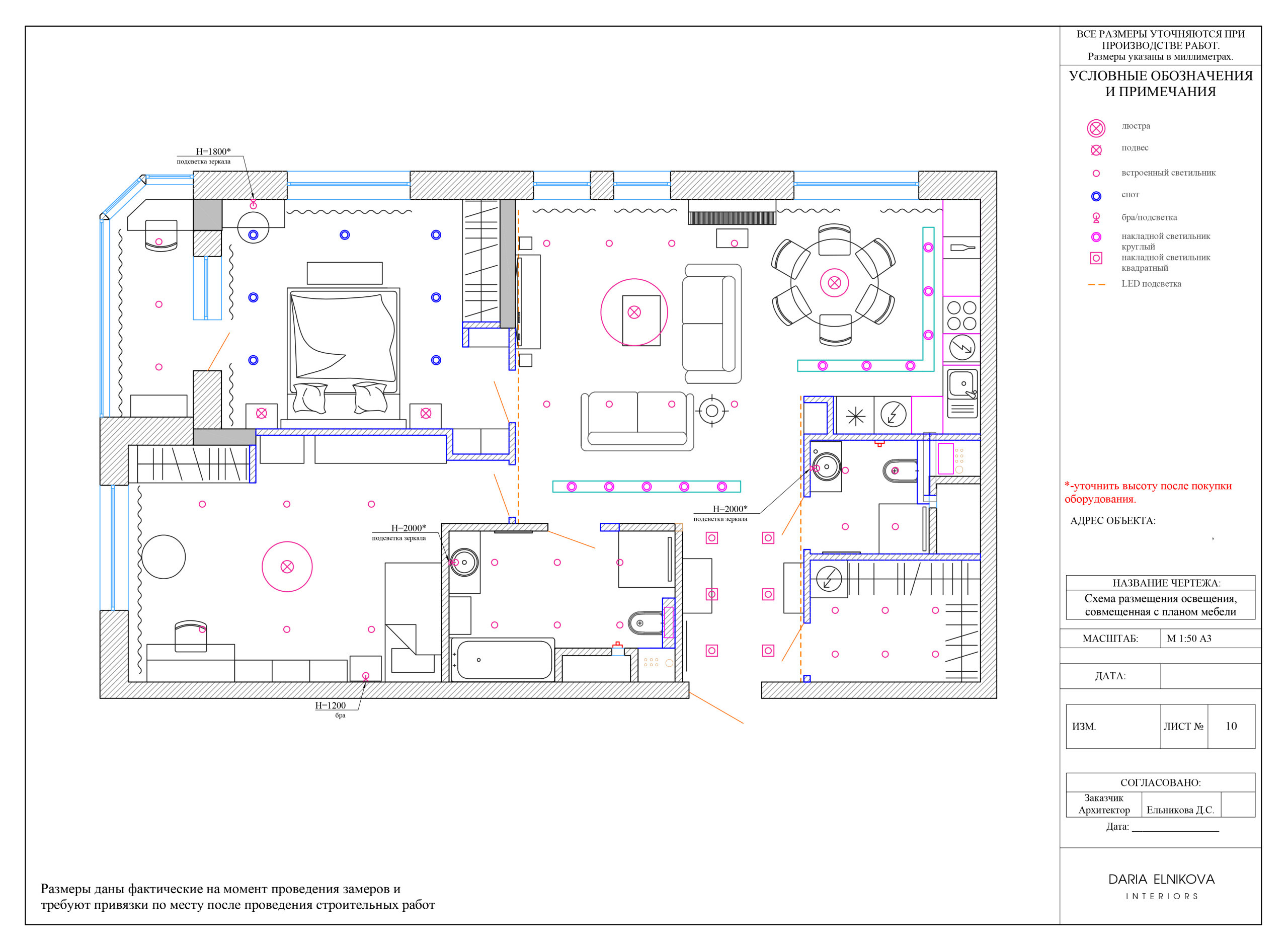

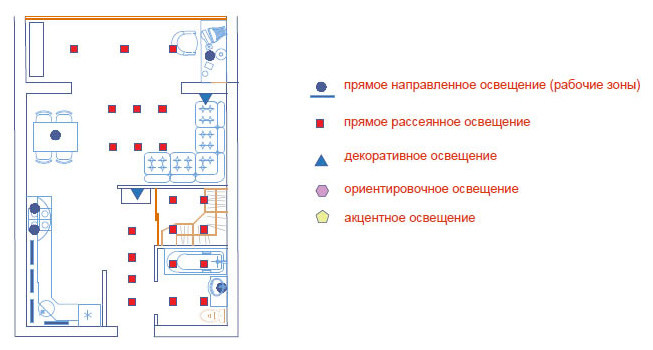

Сравните — три плана электрики для одной и той же квартиры

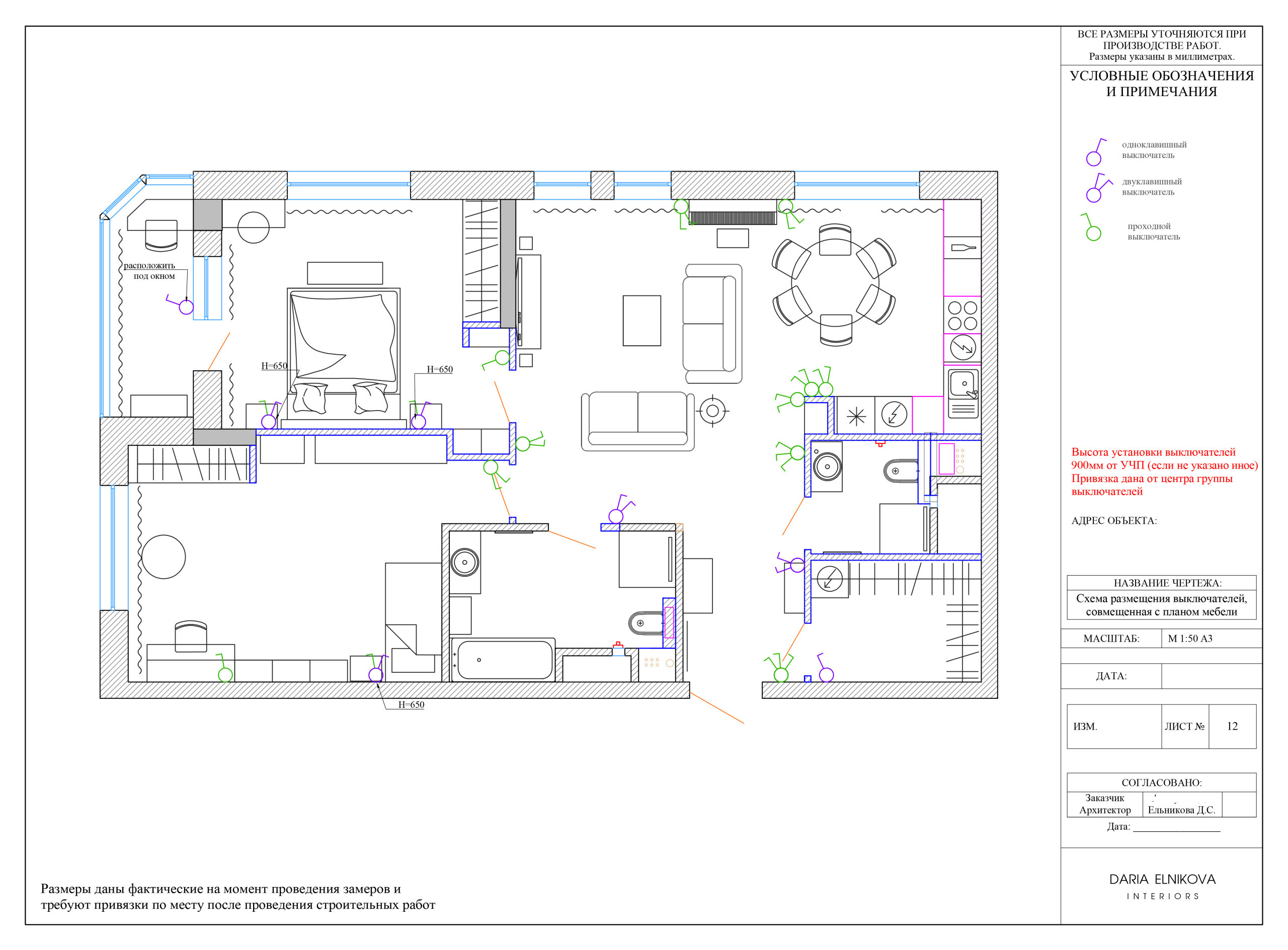

Екатерина Шубина, дизайнер: «Лично я делаю смежный план расстановки электрического оборудования, освещения и мебели. Он довольно наглядный, по такому плану заказчику легко представить себя в интерьере, где он входит в дом, включает свет, кладет ключи и так далее».

Тамара Романенкова, дизайнер: «Я расписываю не только общее количество розеток, выключателей, но и количество и виды рамок для них, чтобы заказчик при желании мог самостоятельно и без проблем закупить все необходимое. Вроде бы мелочь, не все это делают, но очень облегчает жизнь заказчику, а также показывает общий подход к проекту».

Ксения Долгова, архитектор: «В моем составе проекта есть лист “Ведомость электроустановочных изделий”. Пронумерованы и отмечены все посты, есть изображение, в каком порядке расположены в одной рамке выключатели, розетки и датчики; какая рамка вертикальная, какая горизонтальная».

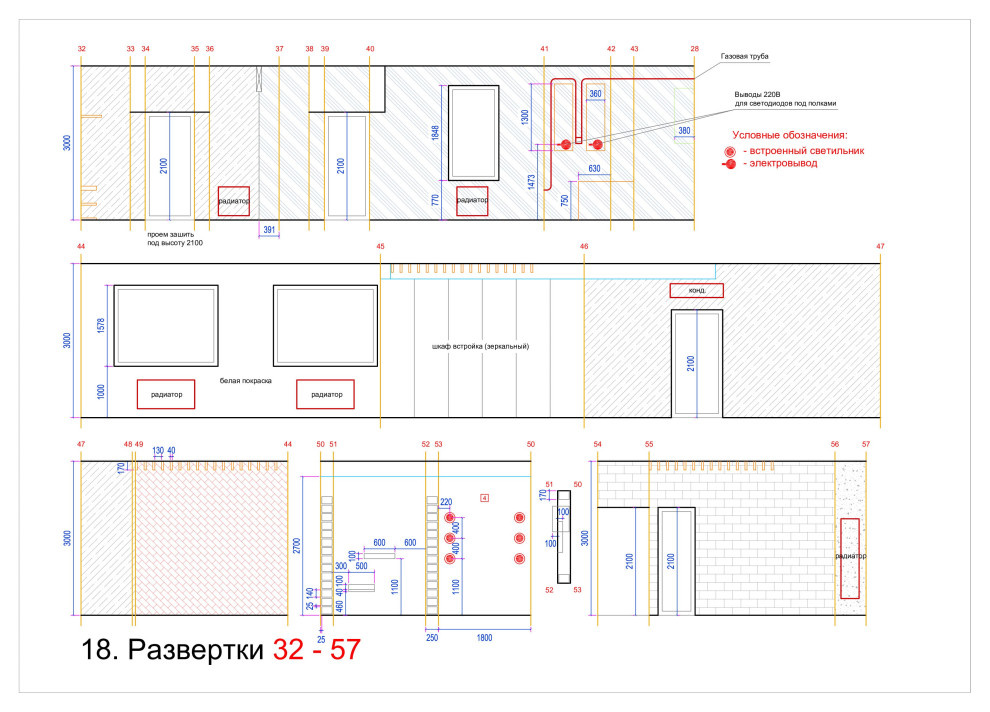

Елена Зубок, проектировщик, преподаватель: «Наносить розетки и выключатели надо на развертки помещений, которые наиболее наглядно позволяют представить картину расстановки, удобны для работы электрика и создают точную картину проектировщика. Чтобы правильно распланировать свет и не сделать эту часть проекта сильно затратной, можно предлагать расчет светильников в рукотворном или электронном варианте в программе DIALUX».
_______________________________

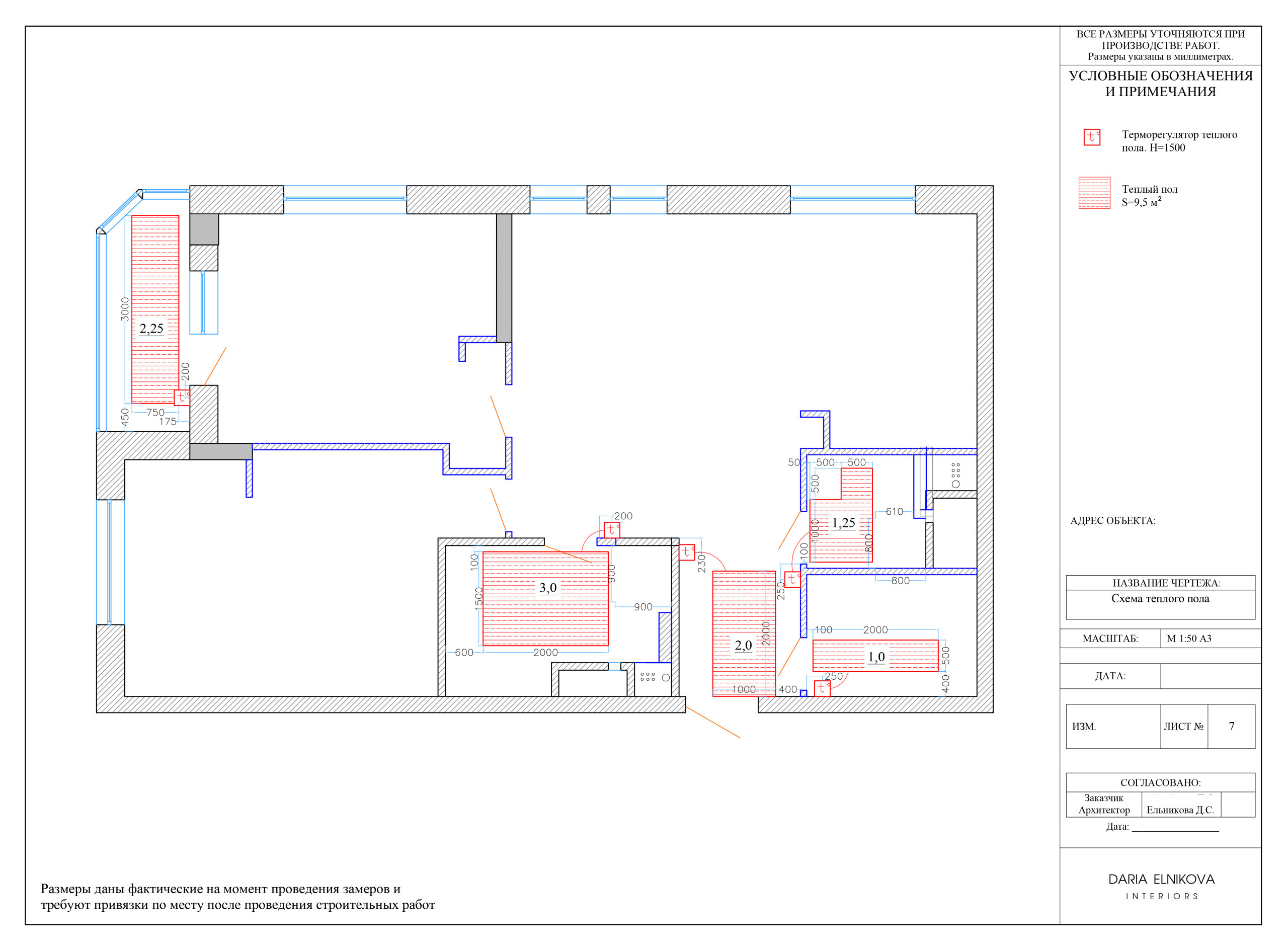

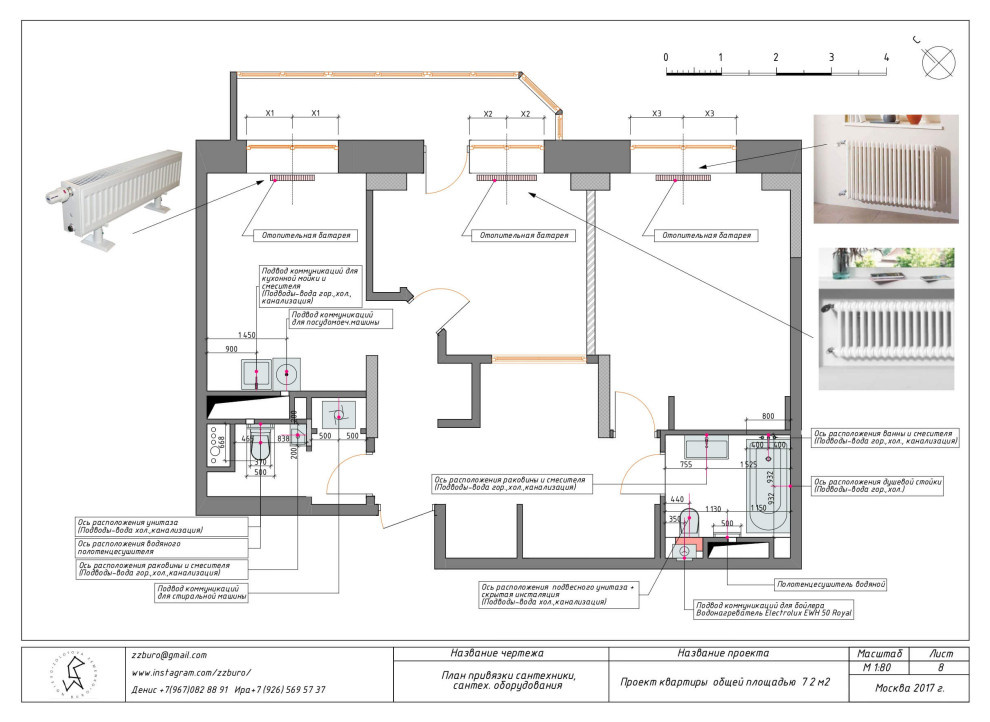

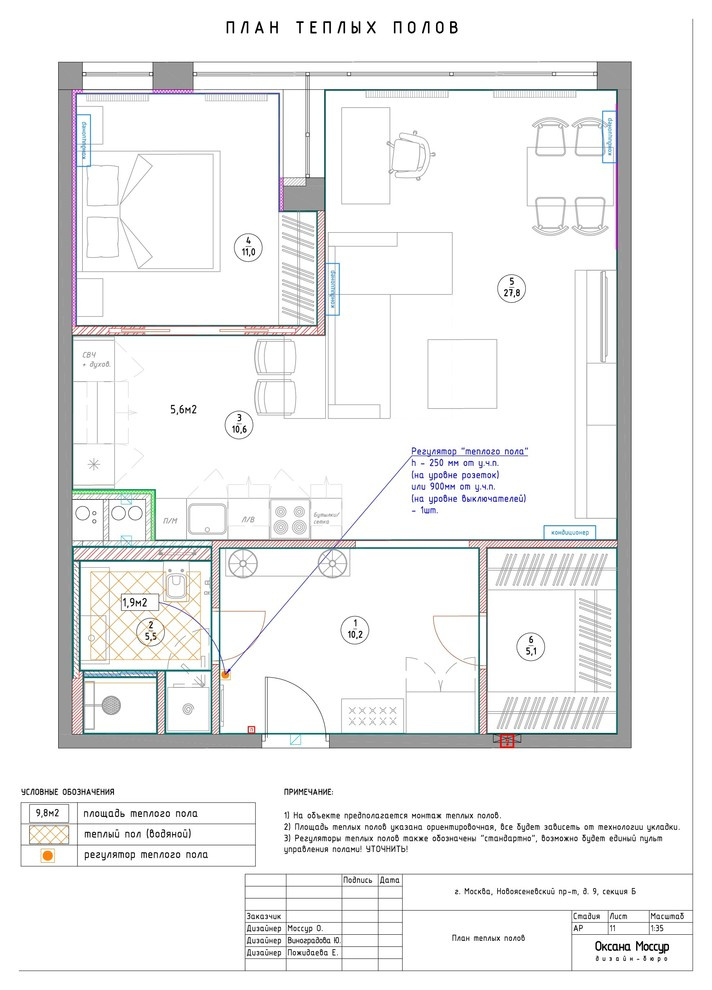

7. ПЛАНЫ ТЕПЛОГО ПОЛА И ОТОПЛЕНИЯ

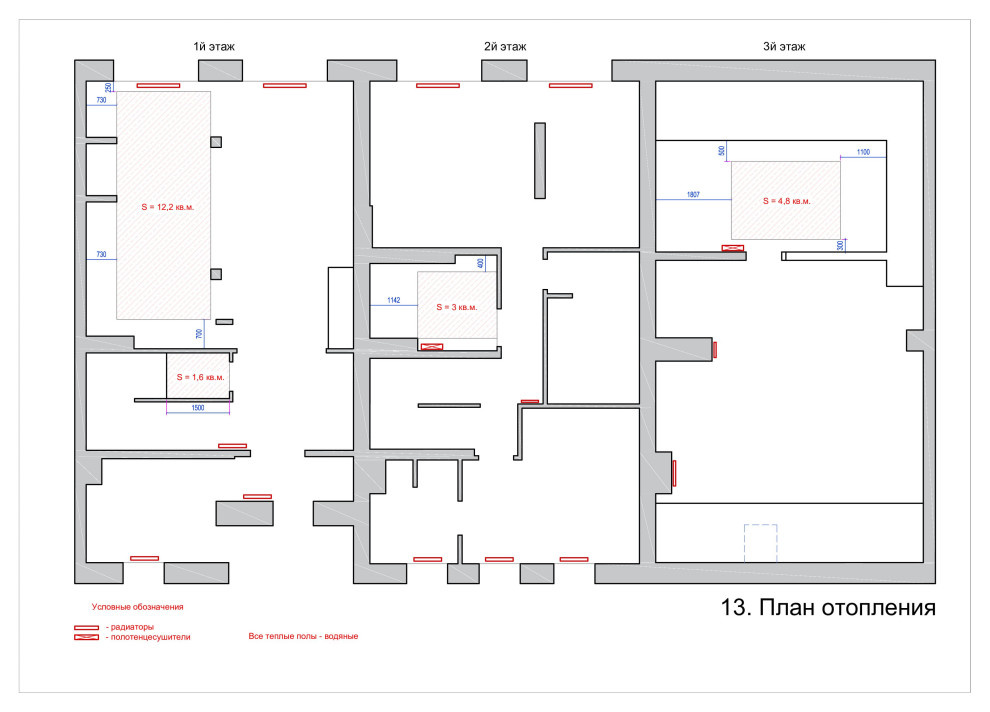

Что это: Чертежи разводки отопления с защитными экранами и планы квартиры с указанием зон теплого пола.

Как это может выглядеть

• Как рабочая документация для строителей, которые будут монтировать теплый пол и батареи.

• Как ведомости со спецификациями по батареям.
• Как развертки с указанием, какие и где будут стоять защитные экраны.
  ____________________________

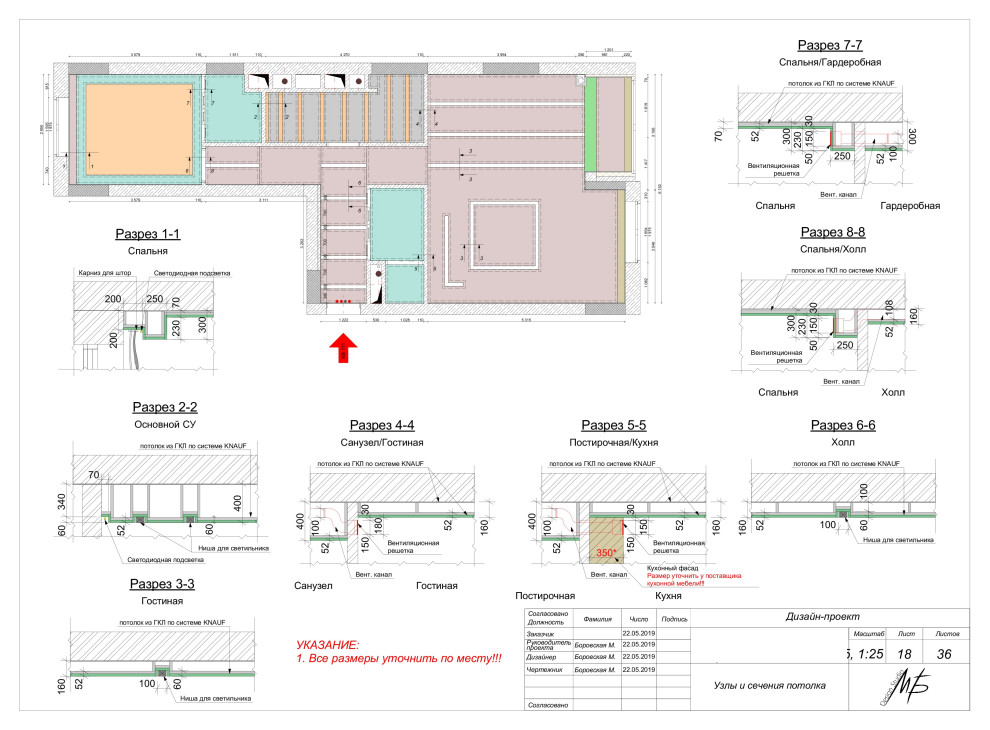

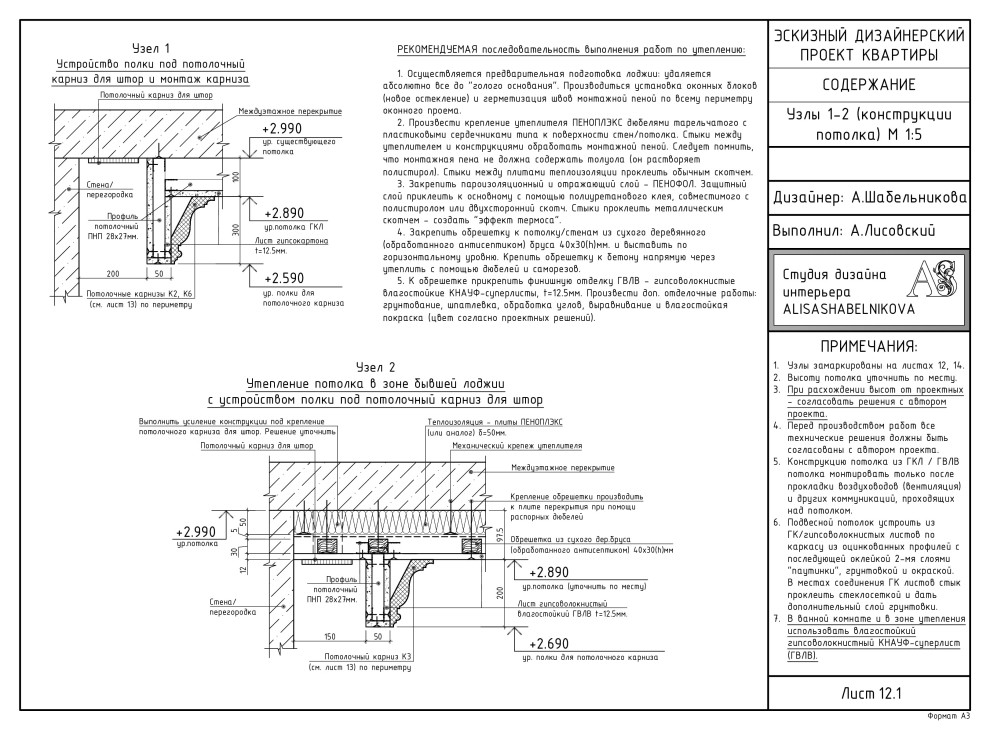

8. ЧЕРТЕЖИ И ПЛАНЫ СЛОЖНЫХ УЗЛОВ
Что это: Документация по любым потенциально проблемным моментам. Например, место стыка столешницы и решеток радиаторов отопления на кухне. Или нестандартная разводка сантехники. Или место стыка подоконника и штор: чтобы текстиль красиво драпировался, нужно учесть и ширину подоконника, и место крепления гардины.

Зачем нужно: Любые сложные узлы или решения — место вывода вентиляции на кухне, строительство деревянного подиума с системой хранения или антресолей — это «слабые места» в интерьере. Велика вероятность, что что-то где-то будет подрезано или отпилено не так. В итоге все будет выглядеть нехорошо. Лучше, если все эти моменты будут просчитаны заранее.

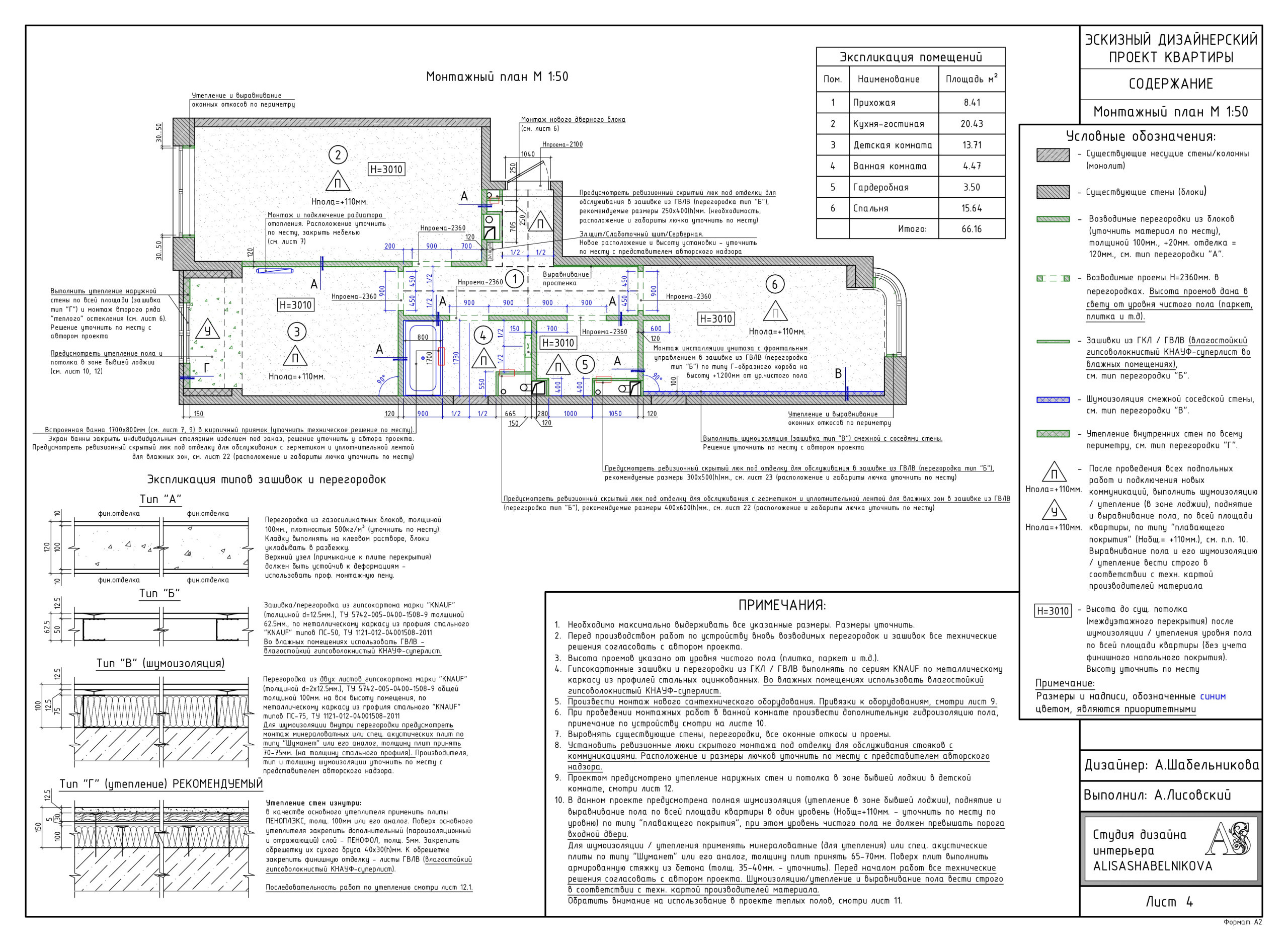

Здесь: план по стыкам. Показывает, как именно должны сопрягаться разные покрытия

Здесь: план закладных под шторы

Евгения Матвеенко, архитектор: «Лично я, помимо закладных, делаю еще план штор, совмещенный с подоконником. Это показывает, как шторы скрадывают пространство, а это 20–25 см».

Юлия Лаптева, дизайнер: «Такая работа помогает избежать косяков и ошибок на стадии реализации. Когда все детали заранее продуманы и просчитаны, — на стройке меньше ошибок и вопросов».

Алена Сковородникова, дизайнер: «Я очень часто вычерчиваю аксонометрию и аксонометрические проекции, это позволяет более подробно и детально рассказать о каком-то строительном элементе или предмете интерьера».

Дарья Шатилова, архитектор: «Если в квартире или доме сложная разводка сантехнических коммуникаций, — например, иногда сложно развести канализацию, — приходится самой выполнять и этот чертеж».
____________________________

9. ПРОЕКТЫ ШУМОИЗОЛЯЦИИ
Что это: Техническая документация по монтажу акустических материалов. Такие материалы имеют определенную толщину, увеличивают суммарную толщину перегородки и уменьшают фактическую площадь помещения. Все это влияет на размещение мебели, раскладку материалов. Кроме того, акустические материалы также продаются листами, и чертеж шумоизоляции позволяет рассчитать корректно их расход.
