Ликбез: Какие чертежи нужны для перепланировки

1. Рисуете сами — как умеете
Делаете чертежи (можно воспользоваться одной из программ типа Remplanner, Planner 5D) и обращаетесь в МФЦ. В больших городах согласование, как правило, можно сделать в режиме одного окна, но подождать все равно придется: по закону, на утверждение перепланировки отводится до 45 дней.

2. Рисуете только черновик
После чего приходите в бюро, которое занимается перепланировками: это либо проектно-архитектурные организации, либо архитектурно-юридические (негласно в сети их называют «согласователи» или «перепланировщики»). При таких бюро обычно есть дизайнер, который сделает профессиональный чертеж перепланировки по вашему эскизу — разумеется, если ваша идея осуществима с точки зрения закона. Если нет, вам посоветуют, как можно изменить планировку, чтобы она была безопасной и ее можно было узаконить.

Однако, если вы придумали что-то нестандартное, велик риск, что перепланировка не согласуема. И вот тогда, чтобы придумать законный вариант и воплотить все ваши пожелания, может понадобиться дизайнер.

Дмитрий Долготер, дизайнер: «Чтобы сделать чертежи для перепланировки, дизайн-проект с архитектором делать не обязательно. Достаточно прийти в любую организацию, которая занимается согласованием перепланировки и принести свой набросок. Но задумка должна быть “правильной” с точки зрения согласования, т.е. не нарушать действующие нормы. Если набросок будет НЕ согласуемый, согласователи вам об этом скажут и посоветуют пойти ещё подумать, т.к. никто за вас рисовать много вариантов не будет. И вот как раз в этот момент обычно подключается дизайнер интерьера. Который ищет и предлагает законные варианты правильной планировки — той, что в дальнейшем можно согласовать».

Поэтому перед тем, как делать ремонт в квартире свободной планировки, нужно подать чертежи будущей планировки в свою управляющую компанию. Представители УК должны согласовать все мокрые зоны и проверить, чтобы, грубо говоря, на пятом этаже не сделали туалет там, где на четвертом — кухня.

После того как управляющая компания и застройщик поставят свою одобрительную визу, можно будет начинать ремонт. И только когда уже будут возведены все перегородки и поставлена сантехника, можно приглашать специалиста из БТИ, чтобы он сверил чертежи с реальным положением вещей и утвердил технический план квартиры.

Ксения Моспан, руководитель студии дизайна и комплектации: «Если речь идет о застройщике, который работает четко по закону, он должен визировать все предварительные планы ремонтов и проверять, чтобы мокрые зоны по стоякам совпадали и не накладывались друг на друга. Кроме того, представители управляющей компании должны следить, как ведется ремонт, и если он идет без согласованного плана — опечатать квартиру и потребовать от владельца чертежи и документы на ремонт».

Как обычно выглядят чертежи для перепланировки?
Чертежи, которые подаются в официальные инстанции, должны быть сделаны четко по нормам ГОСТ: цветные яркие визуализации и прочие «красивости» здесь не актуальны. Впрочем, допускается выделение цветом отдельных моментов в чертежах.

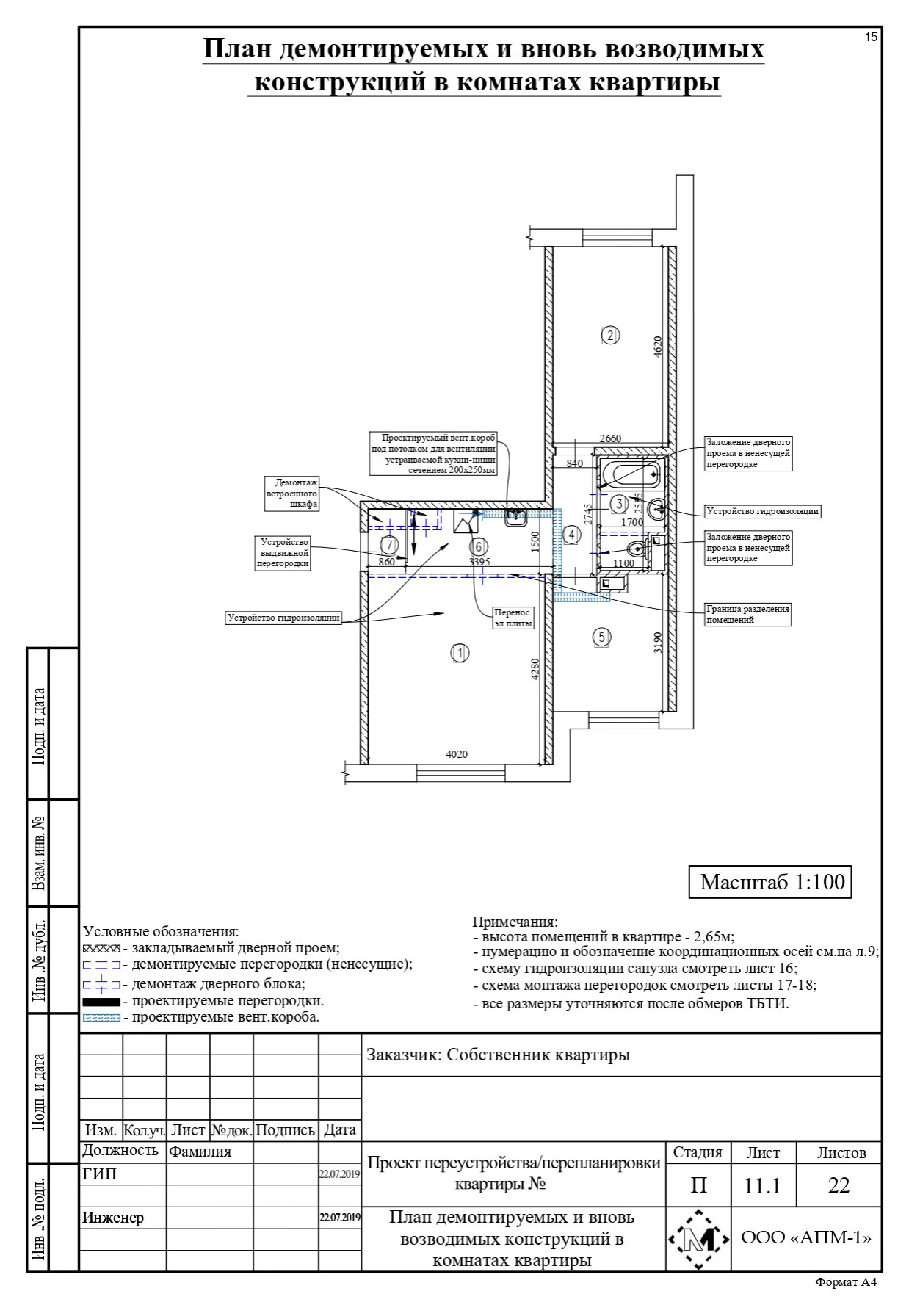

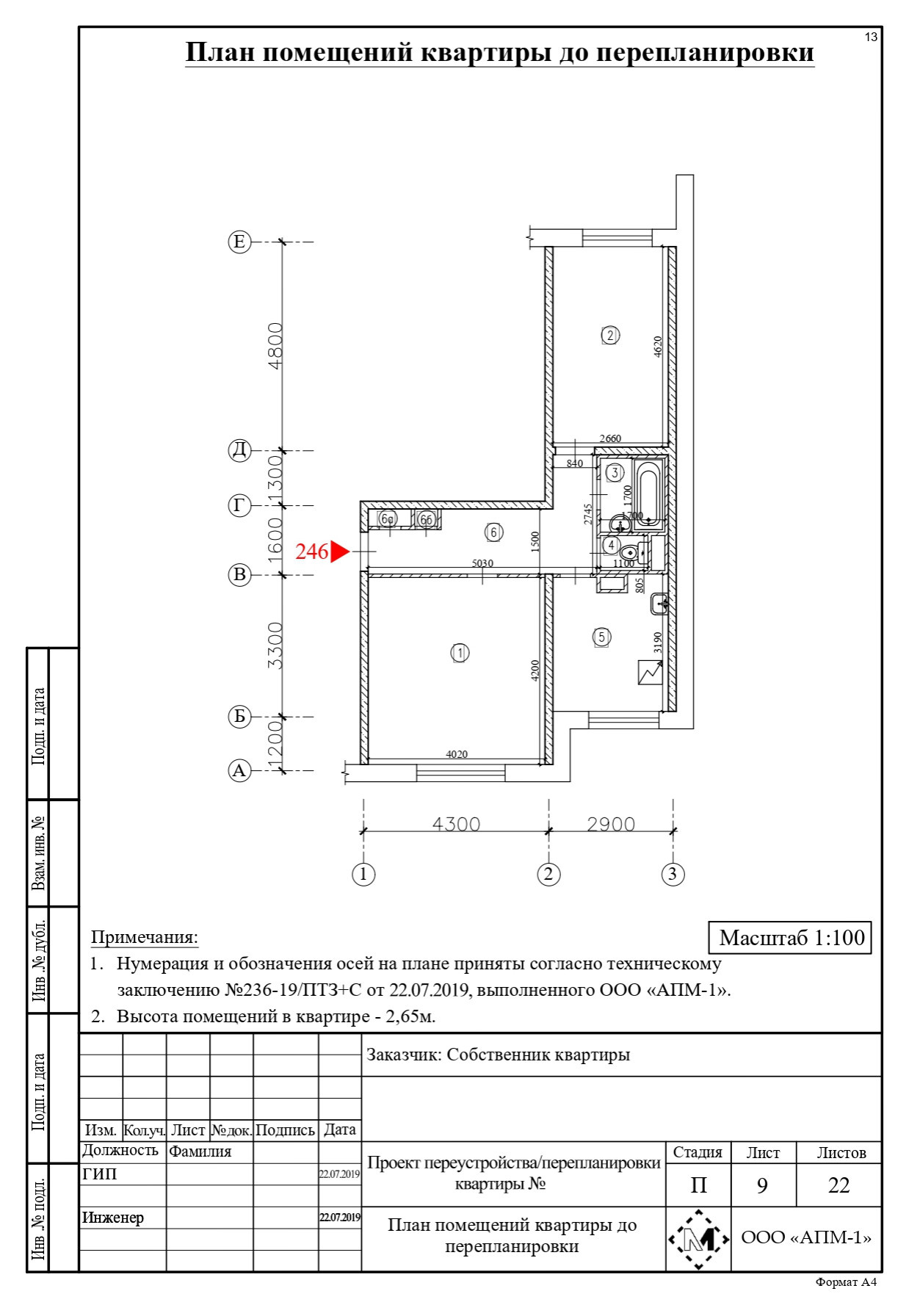

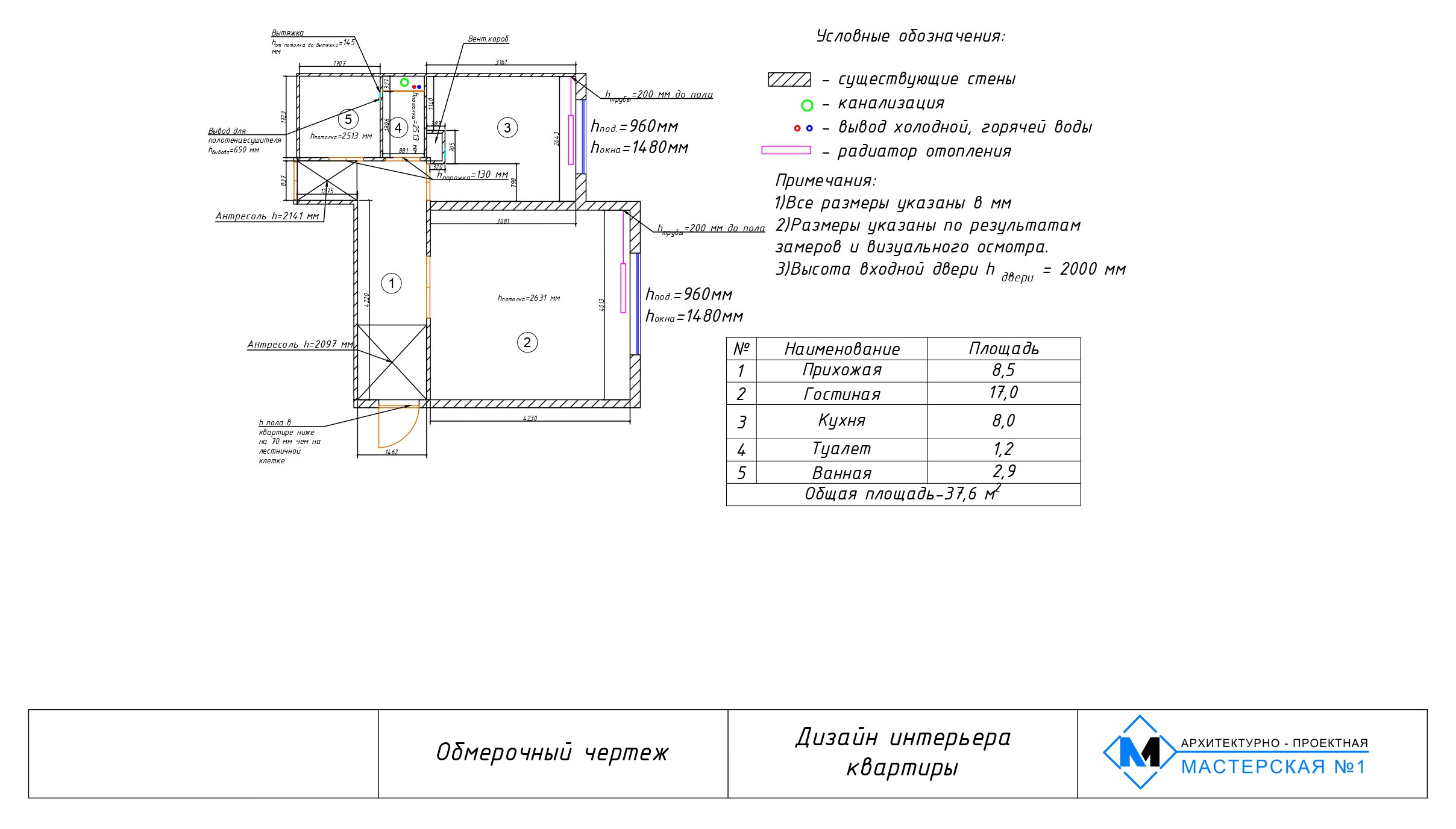

Слева — пример чертежа из папки документов на согласование перепланировки, авторы — «Архитектурно-проектная мастерская №1» (Москва).

ОБ ЭТОМ…
► Ликбез: Дизайн-проект по ГОСТу — что это значит

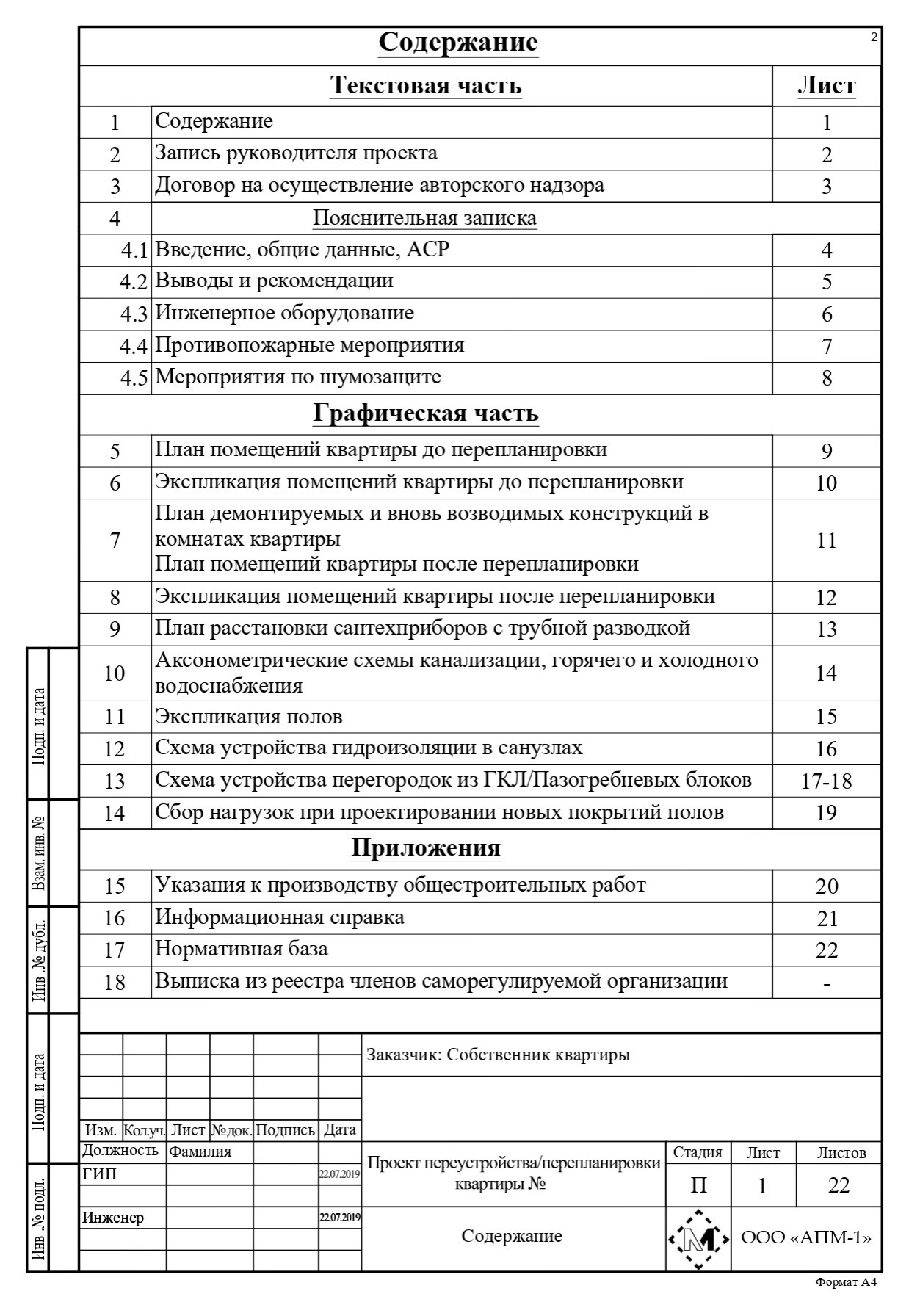

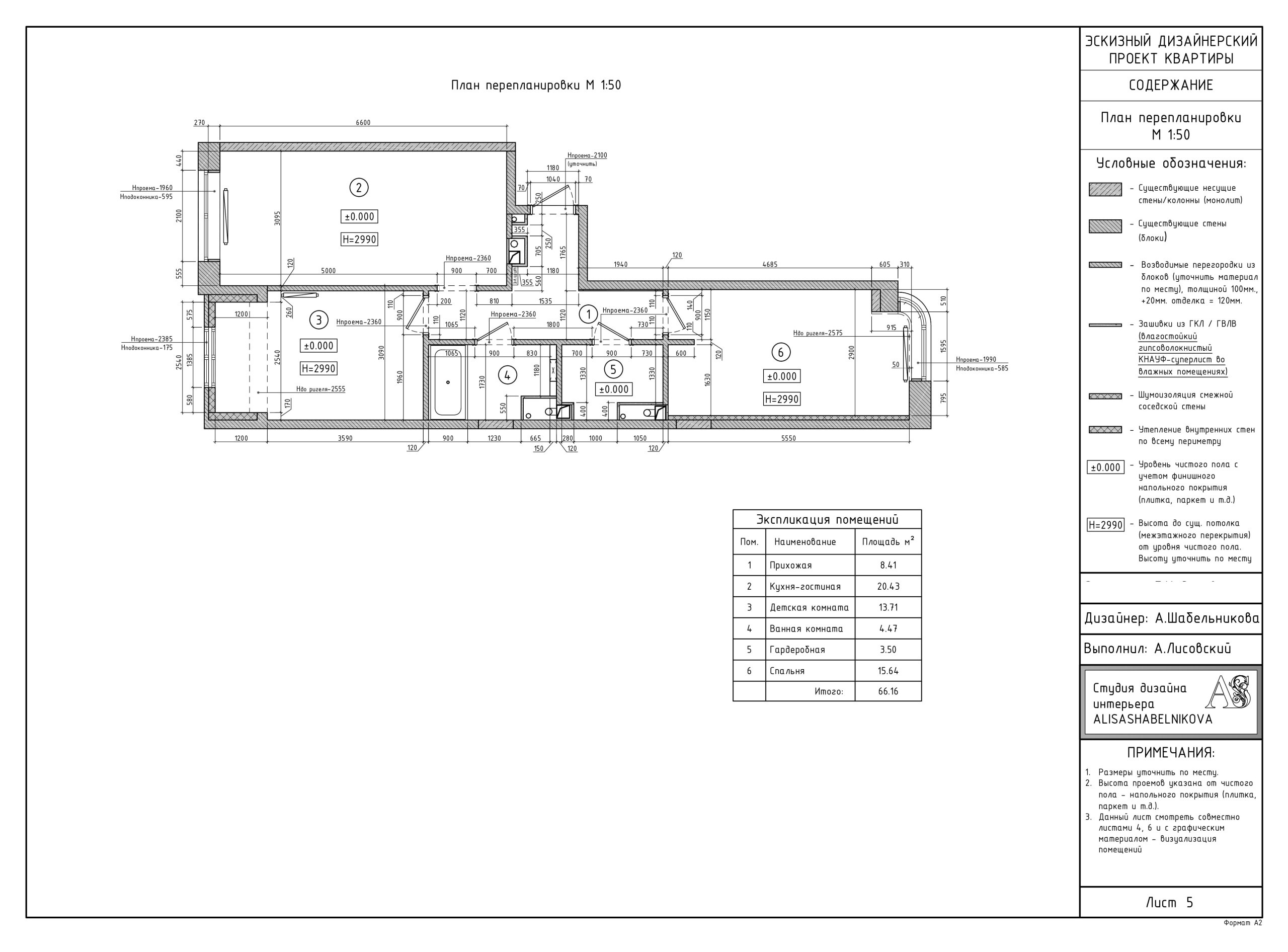

Дмитрий Долготер, дизайнер: «По одному плану демонтажа согласовать проект нельзя. Минимальный набор планов — больше. И помимо этих планов разрабатывается проект примерно на 20–30 листов. Слева — пример содержания проекта перепланировки / переустройства квартиры».









Кто корректирует чертежи, когда в них что-то не так?
Чертежи корректирует дизайнер или архитектор. Иногда проект перепланировки приходится менять кардинально, особенно если речь идет о ремонте в домах дореволюционной постройки: в процессе согласования может выясниться масса особенностей дома.

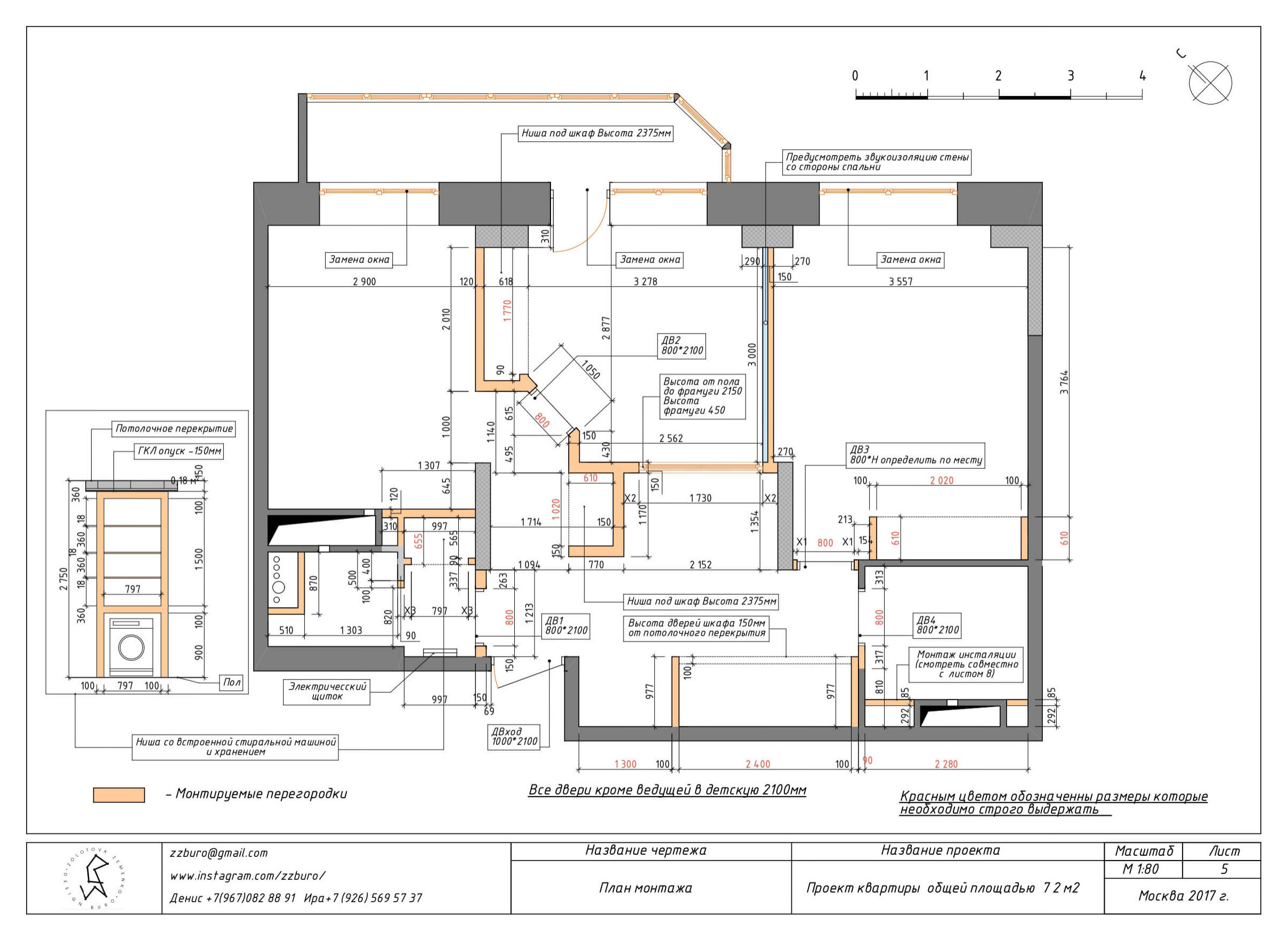

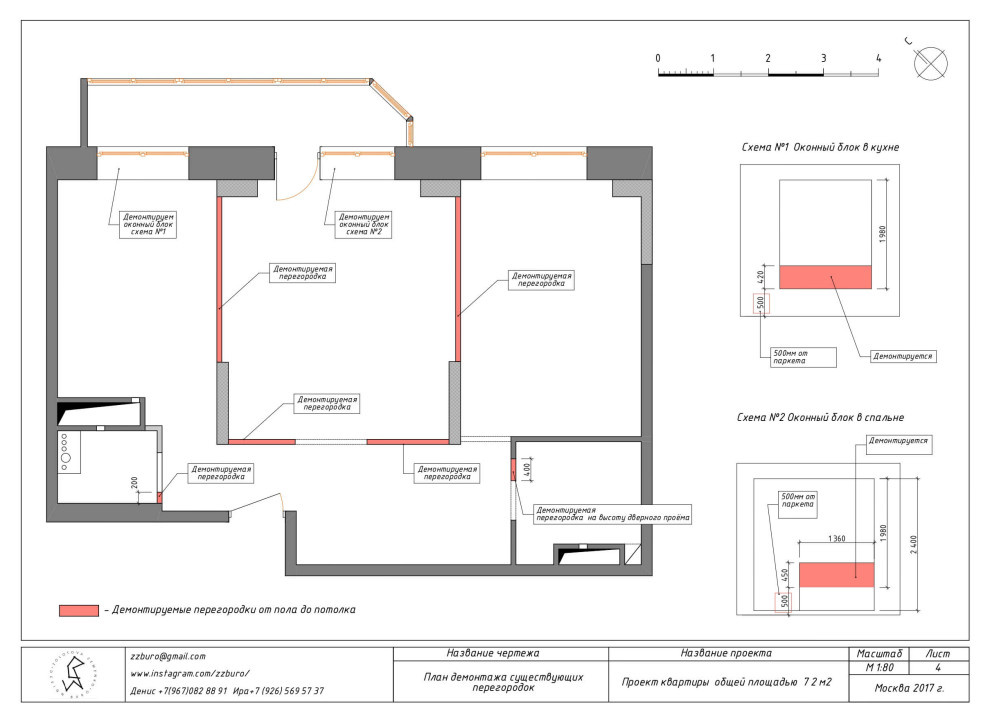

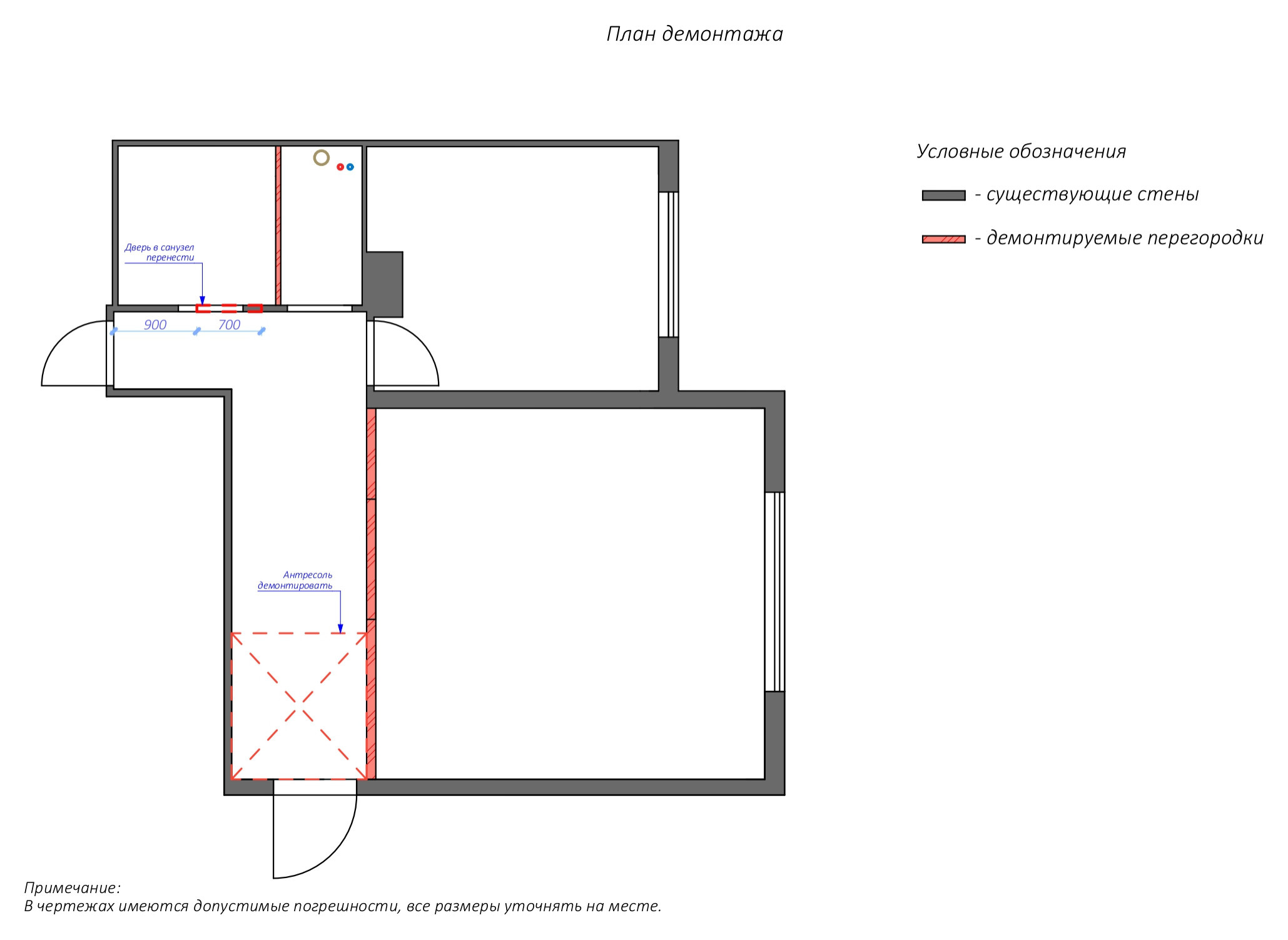

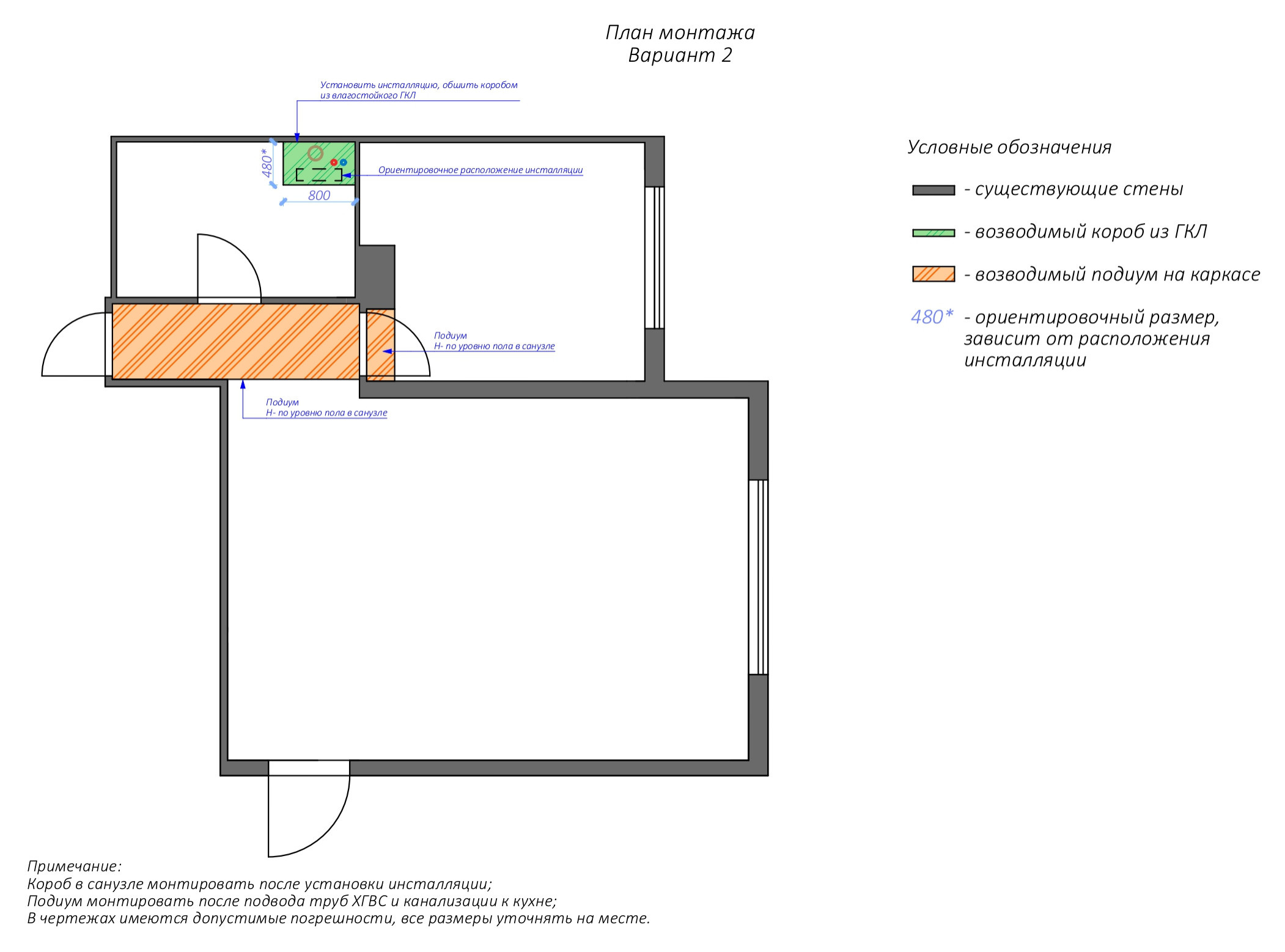

План монтажа и демонтажа для жилинспекции чертится без особых подробностей — не так детально, как для строителей. А итоговый техпаспорт квартиры выдает инспектор БТИ, когда уже новые перегородки возведены — он приезжает для сверки и замеров.

Ксения Моспан, руководитель студии дизайна и комплектации: «Если производилась перепланировка существующего помещения, то после приемки комиссией Мосжилинспекции они должны направить акт в БТИ. В БТИ направляется план расстановки и монтажный план (со всеми размерами). Приезжает техник из БТИ и проверяет, соответствуют ли эти планы реальности + просит показать акт от Мосжилинспекции + разрешение на перепланировку».

Дмитрий Долготер, дизайнер: «Дизайнер корректирует чертежи до полного согласования с заказчиком, а затем уже передает их дальше, в работу согласователям. Тут важно, чтобы дизайнер знал все нормы и правила перепланировки — без этого не будет грамотных планировочных решений. Что касается планов демонтажа и монтажа, то мы передаем строителям планы из дизайн-проекта, т.к. они более информативны. Планы для МЖИ не нуждаются в такой точности».

Юлия Клюева, дизайнер: «Что-то не так — это когда появляются обстоятельства непреодолимой силы в виде скрытых несущих конструкций или сетей. Иногда приходится менять проект кардинально».
