Квартира трехмерная, а дизайн-проект делается на бумаге. Внешний вид будущего интерьера помогает представить 3D-проектирование, но для строителей визуализации совершенно бесполезны. Они передают образ, а не информацию о том, как технически корректно его воплотить.
Нужную детализацию для строителей дают развертки — вид стен «анфас». Стандарта их выполнения нет, как нет и единой принятой у дизайнеров стратегии. Приводим аргументы профессионалов в пользу каждого способа подачи.
Нужную детализацию для строителей дают развертки — вид стен «анфас». Стандарта их выполнения нет, как нет и единой принятой у дизайнеров стратегии. Приводим аргументы профессионалов в пользу каждого способа подачи.
Как могут выглядеть развертки
- Как черно-белые или цветные чертежи, на которых изображена стена в виде отдельной плоскости — со схематичным обозначением мебели.
- Как цветные компьютерные рисунки, но плоскостные, с нанесением размерности элементов поверх изображений.
- Как сочетание чертежей и компьютерных изображений, иногда в 3D (для наглядности).

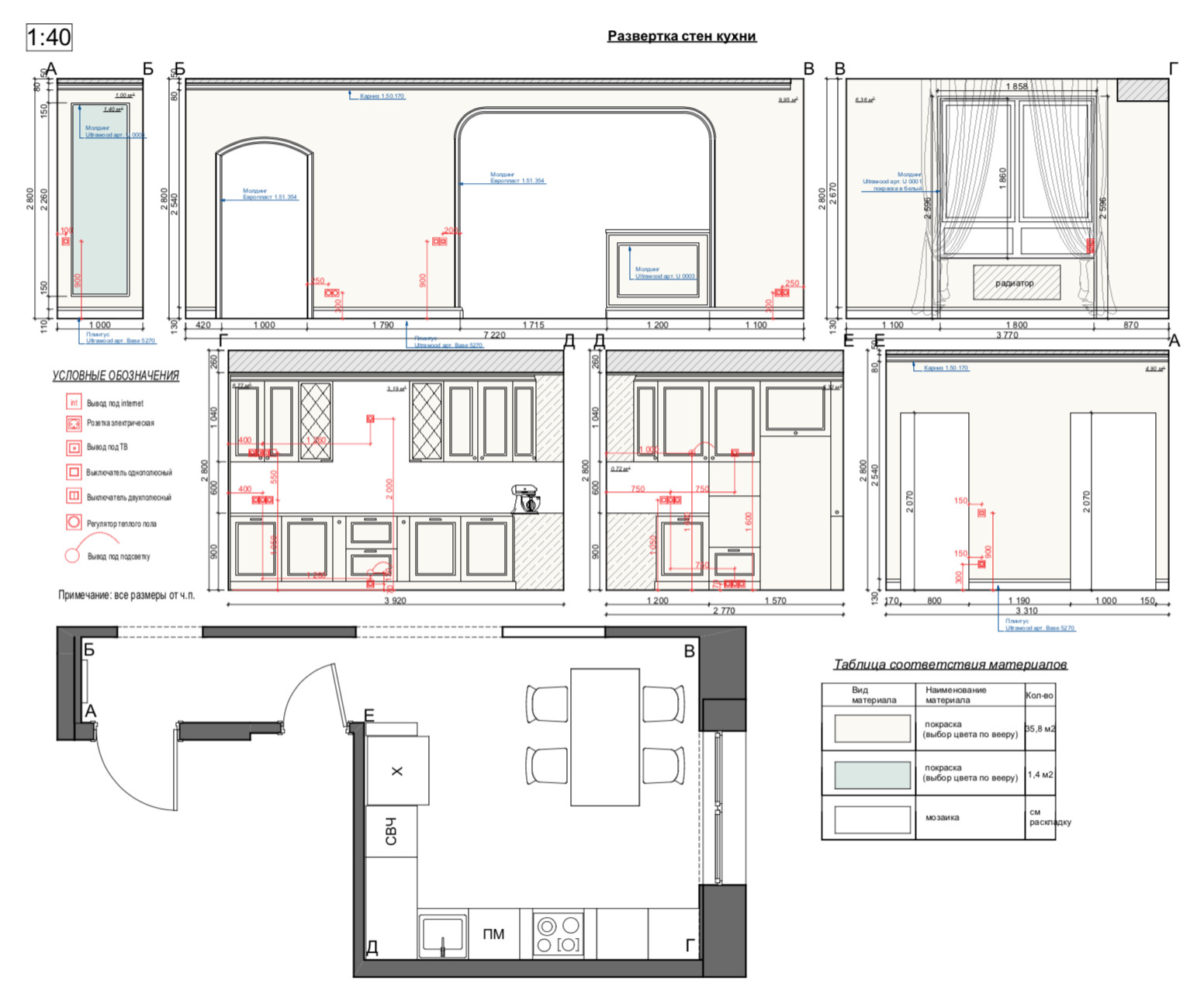

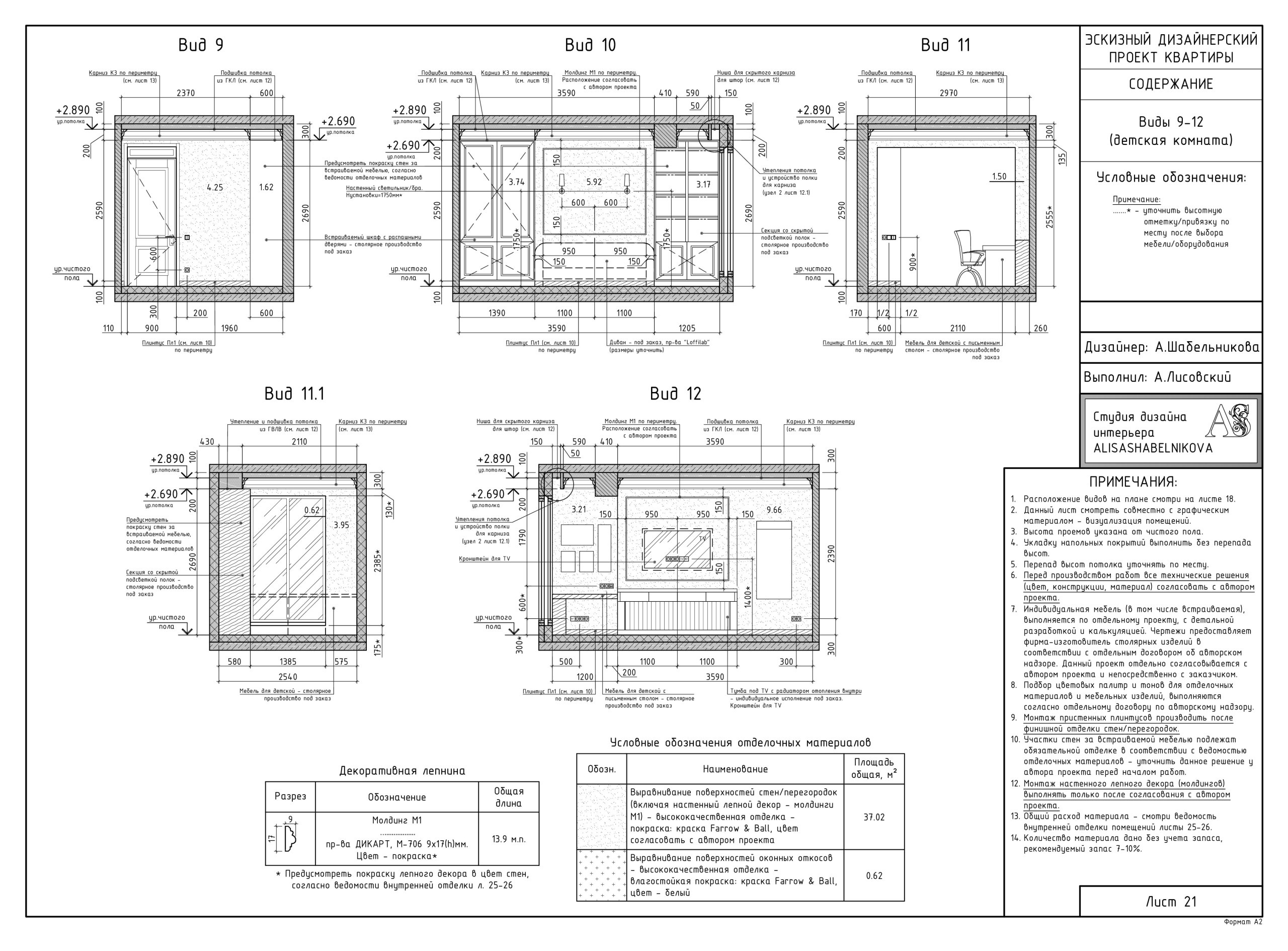

Пример черно-белой развертки: такой чертеж можно распечатать на любом принтере — удобно на стройке

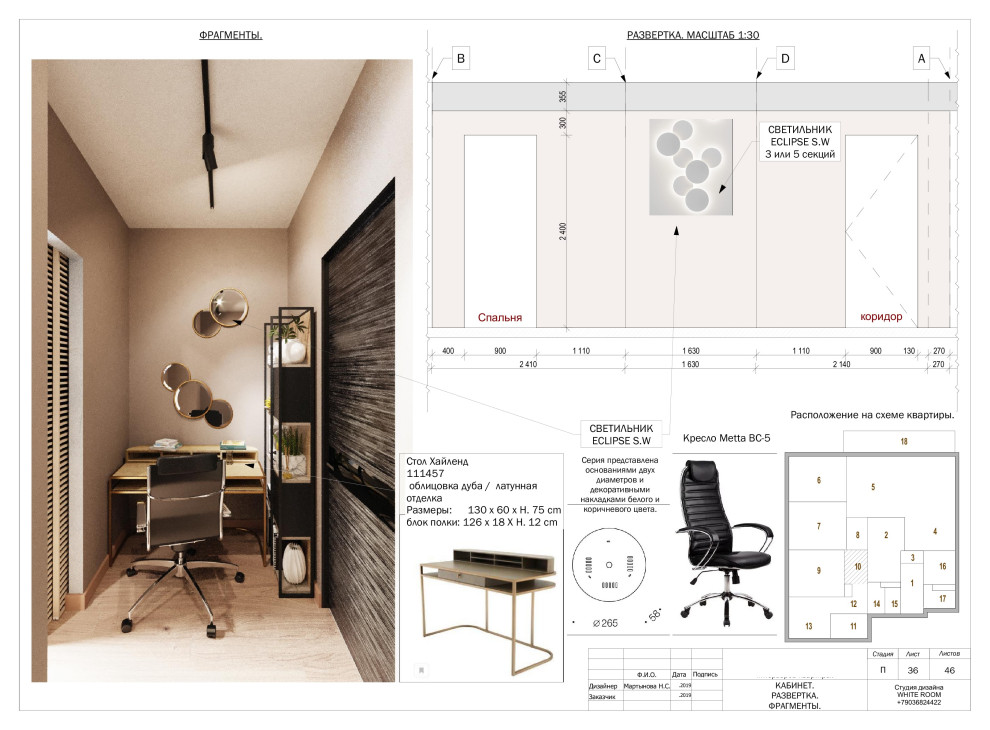

Пример развертки, дополненной 3D-визуализацией и реалистичными рисунками предметов мебели — максимально наглядно
Зачем развертки заказчику
Казалось бы, они нужны только строителям, а заказчику совершенно без необходимости. Но 3D-визуализации из-за своей специфики показывают интерьер так или иначе слегка искаженным. Для понимания того, где именно и какие полки будут на каждой стене, развертки гораздо нагляднее.
Также развертки нужны, если на стенах планируется сложный декор, например, молдинги или карнизы.
Зачем развертки заказчику
Казалось бы, они нужны только строителям, а заказчику совершенно без необходимости. Но 3D-визуализации из-за своей специфики показывают интерьер так или иначе слегка искаженным. Для понимания того, где именно и какие полки будут на каждой стене, развертки гораздо нагляднее.
Также развертки нужны, если на стенах планируется сложный декор, например, молдинги или карнизы.
Кроме того, развертки помогают заказчику контролировать процесс ремонта, если не была заказана услуга авторского надзора. Вы смотрите на конкретную развертку конкретной стены и проверяете, все ли правильно сделали строители.
Наталья Мартынова, руководитель студии дизайна WhiteRoom: «Развертки — это наша гордость и самое сложное. На развертках — вся красота дизайн-проекта, вся соль. От того, насколько правильно и точно сделаны развертки, выведены текстуры и указаны все нюансы, зависит реализация проекта: и скорость, и красота».
Татьяна Подзорова, дизайнер: «Заказчику это весьма облегчает понимание, как именно следует разместить ТВ, мебель или декор на стенах».

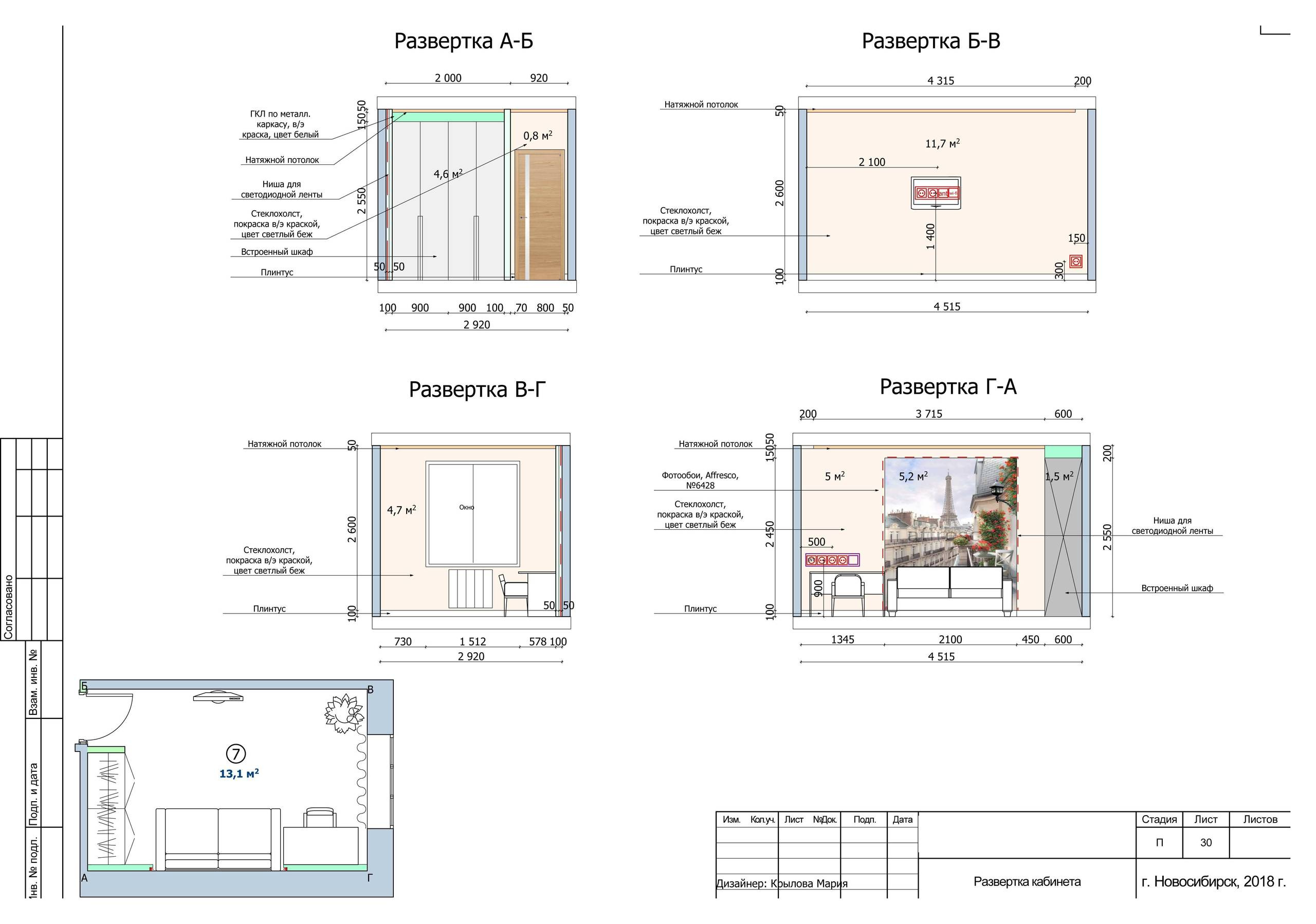

На развертке ниже прекрасно видно, какая будет отделка на стенах и где будут располагаться фотообои.
Наталья Мартынова, руководитель студии дизайна WhiteRoom: «Развертки — это наша гордость и самое сложное. На развертках — вся красота дизайн-проекта, вся соль. От того, насколько правильно и точно сделаны развертки, выведены текстуры и указаны все нюансы, зависит реализация проекта: и скорость, и красота».
Татьяна Подзорова, дизайнер: «Заказчику это весьма облегчает понимание, как именно следует разместить ТВ, мебель или декор на стенах».
На развертке ниже прекрасно видно, какая будет отделка на стенах и где будут располагаться фотообои.

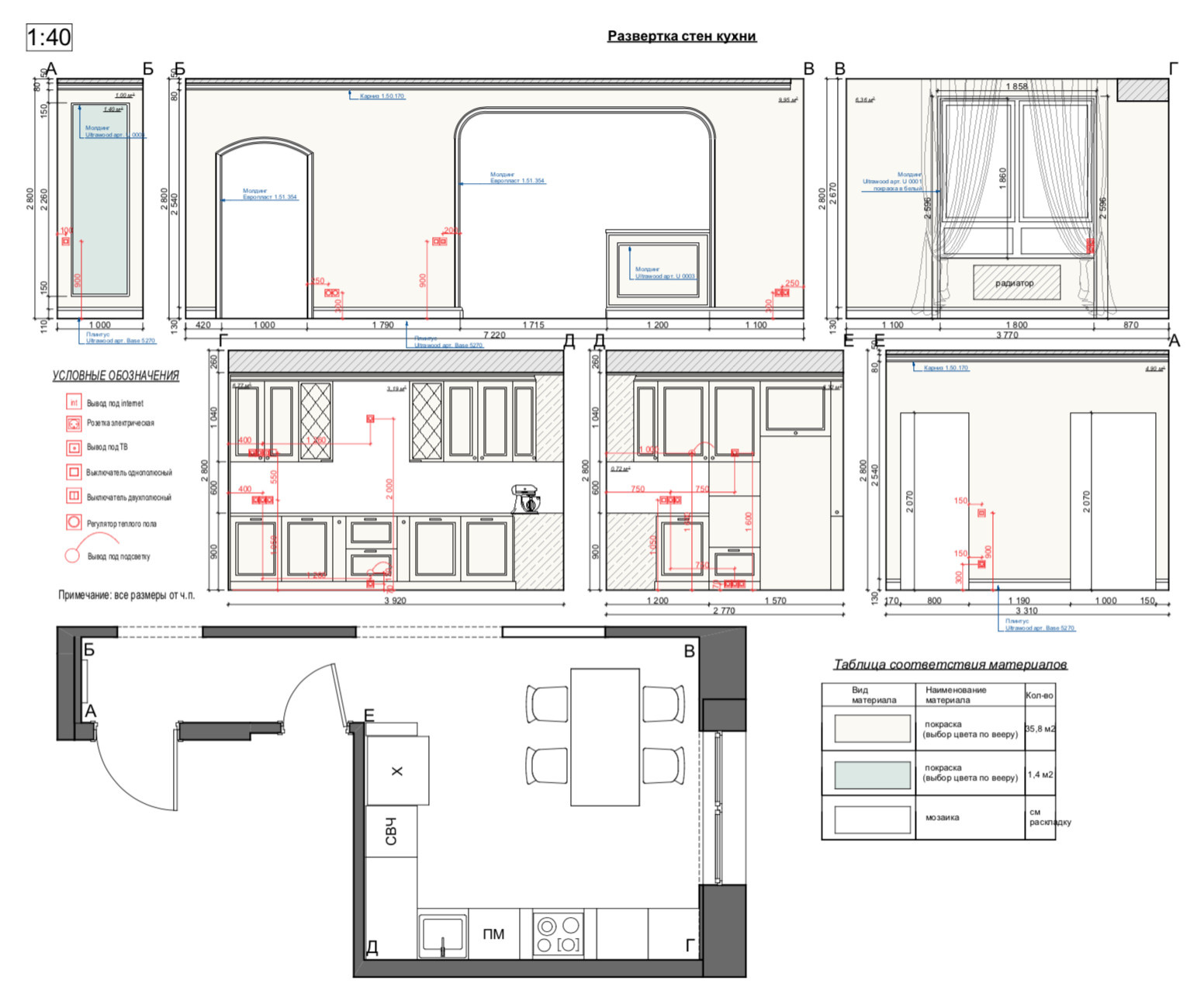

Подробные развертки снимают вопросы заказчика о том, как будет выглядеть каждая стена
Татьяна Мороз, дизайнер: «Для эстетики и легкого восприятия мы добавляем в развертки много деталей, вплоть до вазочек с цветами и пузырьков с мылом в ванной комнате. Подробные развертки мало кто делает из дизайнеров. Мы это делаем, прежде всего, заботясь о восприятии заказчика. Часто техническая информация для заказчика трудна для прочтения, а деталировка (вазы, книги, обои с рисунками) делают развертку более простой для восприятия, а будущий интерьер — родным».
Ксения Долгова, архитектор: «На развертках выявляются и решаются моменты, которые тяжело учесть и показать на планах, например, высота карниза — чтобы карниз совершенно случайно не закрыл окно. Чтобы тщательно подобранная и полюбившаяся за время проектирования мебель не закрывала доступ к розеткам и прочие не такие очевидные, но важные моменты».
Татьяна Мороз, дизайнер: «Для эстетики и легкого восприятия мы добавляем в развертки много деталей, вплоть до вазочек с цветами и пузырьков с мылом в ванной комнате. Подробные развертки мало кто делает из дизайнеров. Мы это делаем, прежде всего, заботясь о восприятии заказчика. Часто техническая информация для заказчика трудна для прочтения, а деталировка (вазы, книги, обои с рисунками) делают развертку более простой для восприятия, а будущий интерьер — родным».
Ксения Долгова, архитектор: «На развертках выявляются и решаются моменты, которые тяжело учесть и показать на планах, например, высота карниза — чтобы карниз совершенно случайно не закрыл окно. Чтобы тщательно подобранная и полюбившаяся за время проектирования мебель не закрывала доступ к розеткам и прочие не такие очевидные, но важные моменты».

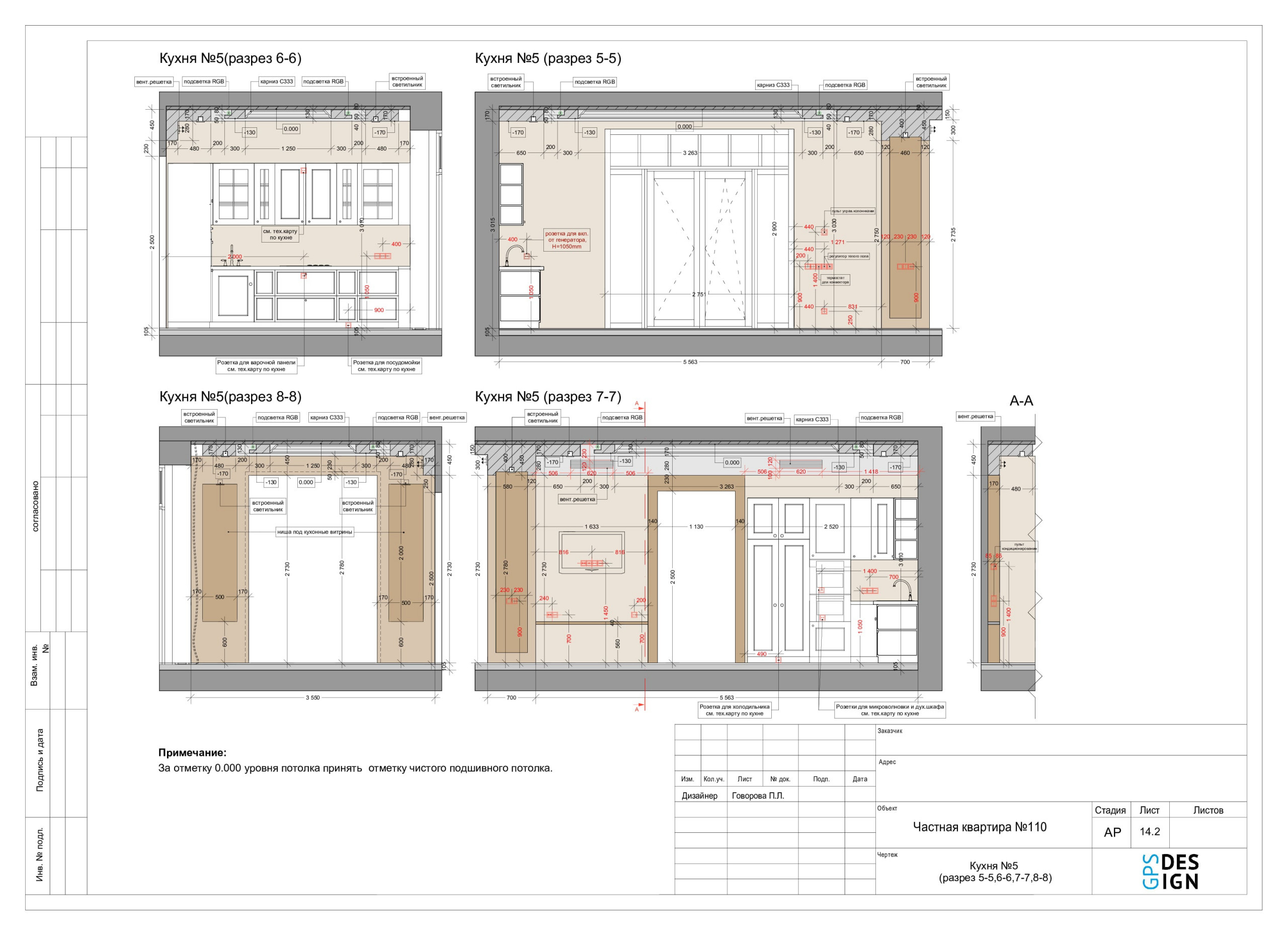

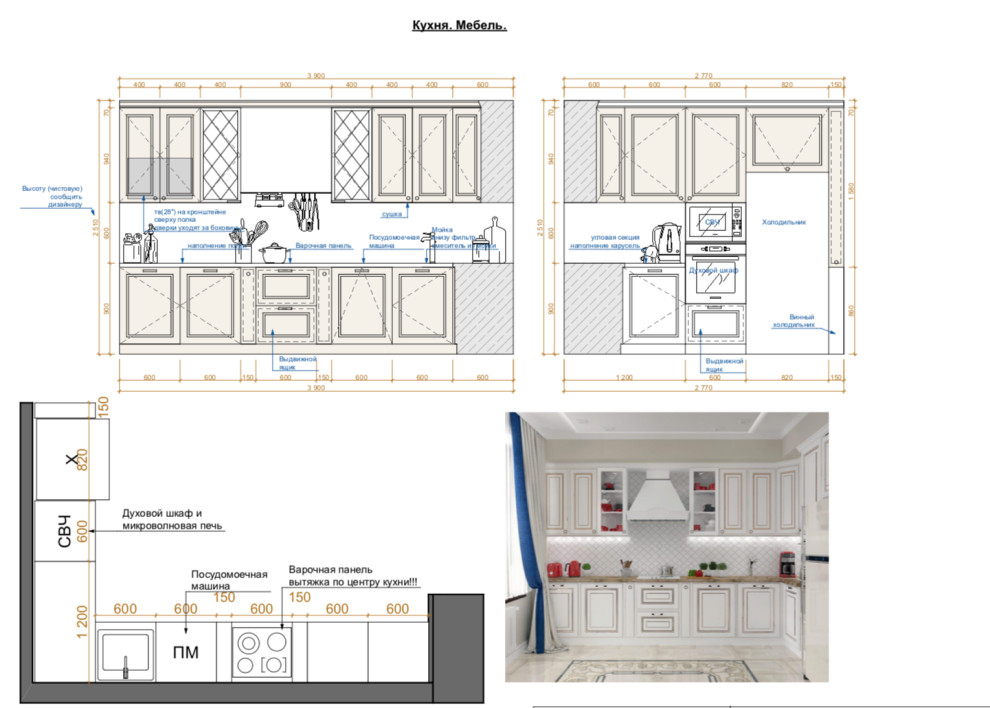

На фото: подробная раскладка кухни отображает даже то, где будет стоять разделочная доска. Не все дизайнеры считают, что эта информация нужна строителям, особенно если на проекте будет авторский надзор
А строителям они нужны?
Некоторые дизайнеры считают, что развертки, напротив, могут запутать строителей. Профессионально сделанные чертежи (рабочая документация) для специалистов — понятный и достаточный способ донесения информации, уверены собеседники Houzz.
Так, для понимания характера отделки стен профессионалам достаточно плана (вид сверху) со спецификацией и ведомостью отделочных материалов.
А строителям они нужны?
Некоторые дизайнеры считают, что развертки, напротив, могут запутать строителей. Профессионально сделанные чертежи (рабочая документация) для специалистов — понятный и достаточный способ донесения информации, уверены собеседники Houzz.
Так, для понимания характера отделки стен профессионалам достаточно плана (вид сверху) со спецификацией и ведомостью отделочных материалов.
А схему прокладки электрики или привязки сантехоборудования лучше отразить на чертежах общепонятными ГОСТовскими методами, чтобы не возникало путаницы.
Кроме того, чертеж представляет все помещение на одном листе — строителям не нужно рыться в папке с проектом, выискивая нужную развертку нужной стены и состыковывая соседние стены друг с другом.
Нина Рубан, дизайнер: «Ведь исполнителям (строителям и электрикам) проще читать планы, чем рыться в альбоме дизайн-проекта в поисках нужной развертки конкретной стены. Понятный чертеж электрики позволяет избегать конфликтных ситуаций, связанных с непониманием или с ошибками исполнителя. Ведь строителям приходится сначала прокладывать штробы, а потом заделывать их, и любое исправление по уже оштукатуренной стене требует большого труда».
Анастасия Оверина, основатель студии DOKA interior, дизайнер: «Обычно делают развертки всех стен, что иногда заставляет долго вникать в эти десятки листов ремонтные бригады».
Кроме того, чертеж представляет все помещение на одном листе — строителям не нужно рыться в папке с проектом, выискивая нужную развертку нужной стены и состыковывая соседние стены друг с другом.
Нина Рубан, дизайнер: «Ведь исполнителям (строителям и электрикам) проще читать планы, чем рыться в альбоме дизайн-проекта в поисках нужной развертки конкретной стены. Понятный чертеж электрики позволяет избегать конфликтных ситуаций, связанных с непониманием или с ошибками исполнителя. Ведь строителям приходится сначала прокладывать штробы, а потом заделывать их, и любое исправление по уже оштукатуренной стене требует большого труда».
Анастасия Оверина, основатель студии DOKA interior, дизайнер: «Обычно делают развертки всех стен, что иногда заставляет долго вникать в эти десятки листов ремонтные бригады».
Так что, это лишняя информация?
На самом деле нет. Есть дизайнеры, которые, напротив, уверены, что без разверток и строителям сложно справиться.
Развертки помогают
На самом деле нет. Есть дизайнеры, которые, напротив, уверены, что без разверток и строителям сложно справиться.
Развертки помогают
- Определить уровень высоты размещения каждой конкретной розетки, каждого выключателя и т.п.
- Точно разместить по высоте выводы для сантехнического оборудования. Ведь неудобно пользоваться унитазом или раковиной стандартной высоты, если ты очень высокий или, наоборот, низкорослый.

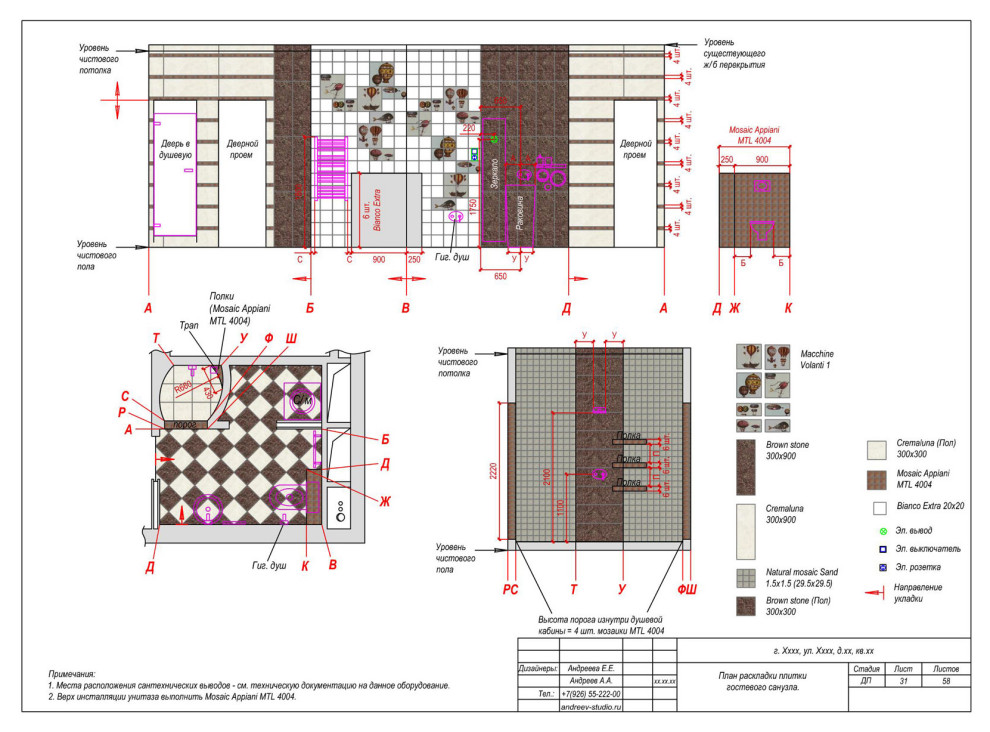

- Правильно выполнить раскладку плитки, чтобы не было некрасивых подрезок. Ниже — как раз пример такой развертки с раскладкой плитки.
- На развертках также указываются перепады высот — это нужная информация, если, например, предстоит сложный стык потолочного карниза, вывода кухонной вытяжки, антресолей или встроенной мебели.
- На развертках удобно подписывать комментарии автора проекта по каждой стене: на чертежах «вид сверху» и так достаточно информации, легко запутаться.
- На развертках указывают места расстановки мебели, крепления полок, встроенных шкафов и т.п.
- Развертки помогают подсчитывать чистовые отделочные материалы и устраняют двусмысленность в том, как должна в итоге выглядеть каждая стена.

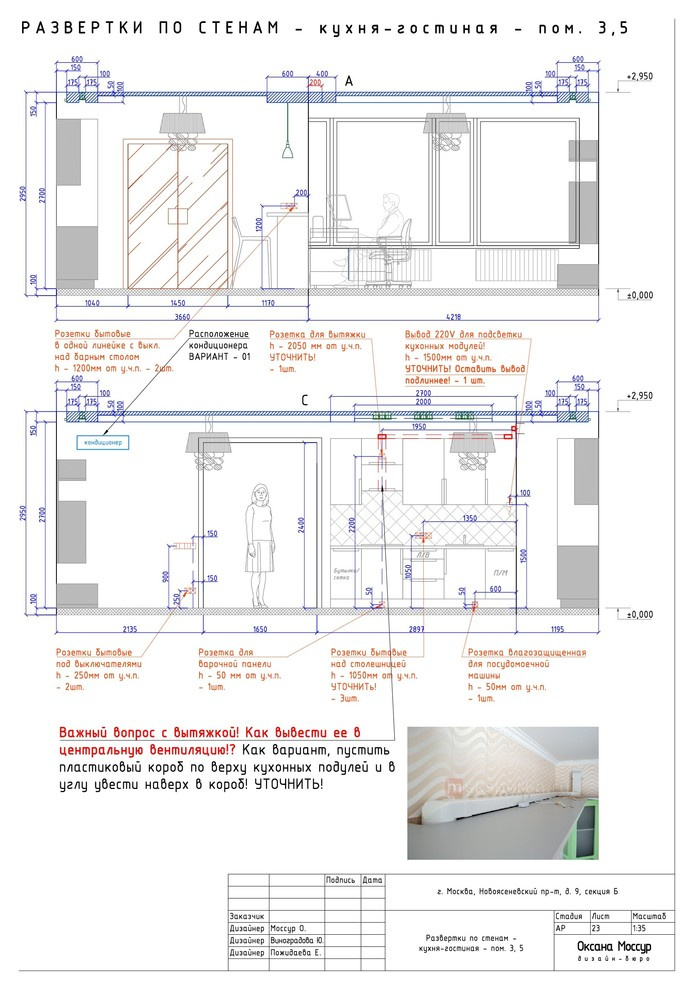

Алена Сковородникова, дизайнер: «Я всегда наношу все розетки и выключатели на развертках стен, т.к. это позволяет исключить ошибки со стороны строителей и упрощает формирование ведомости на закупку электрики».

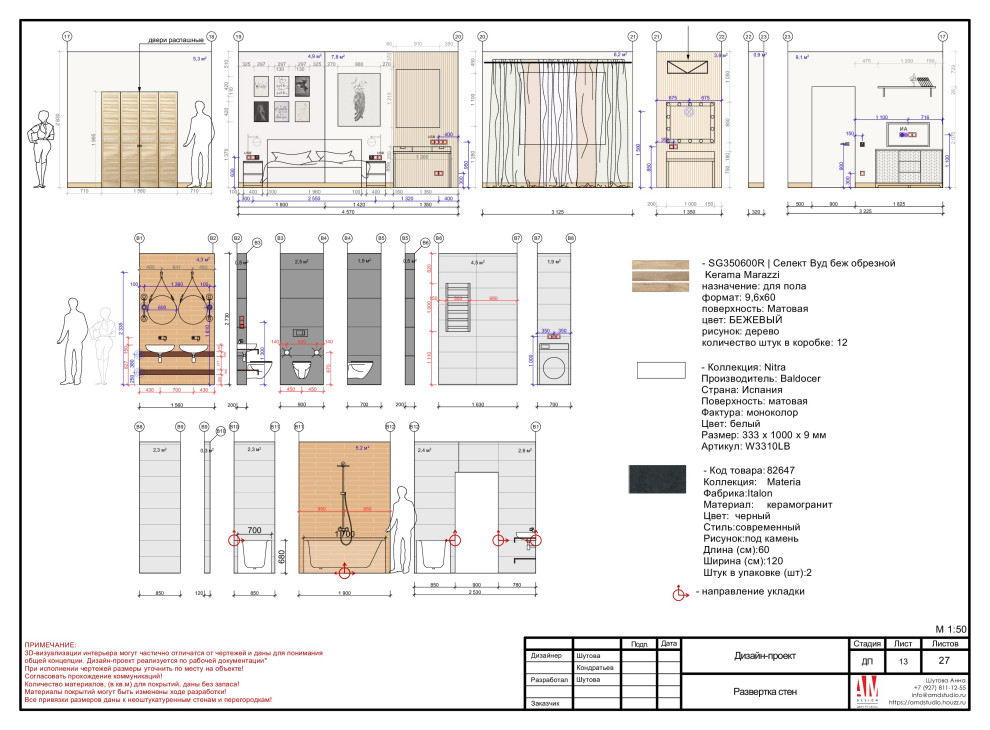

Ксения Долгова, архитектор: «На развертках будут отражены все перепады высот, размещение розеток, мебели, отделочные материалы — показано все помещение в деталях. Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок».
Ксения Долгова, архитектор: «На развертках будут отражены все перепады высот, размещение розеток, мебели, отделочные материалы — показано все помещение в деталях. Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок».

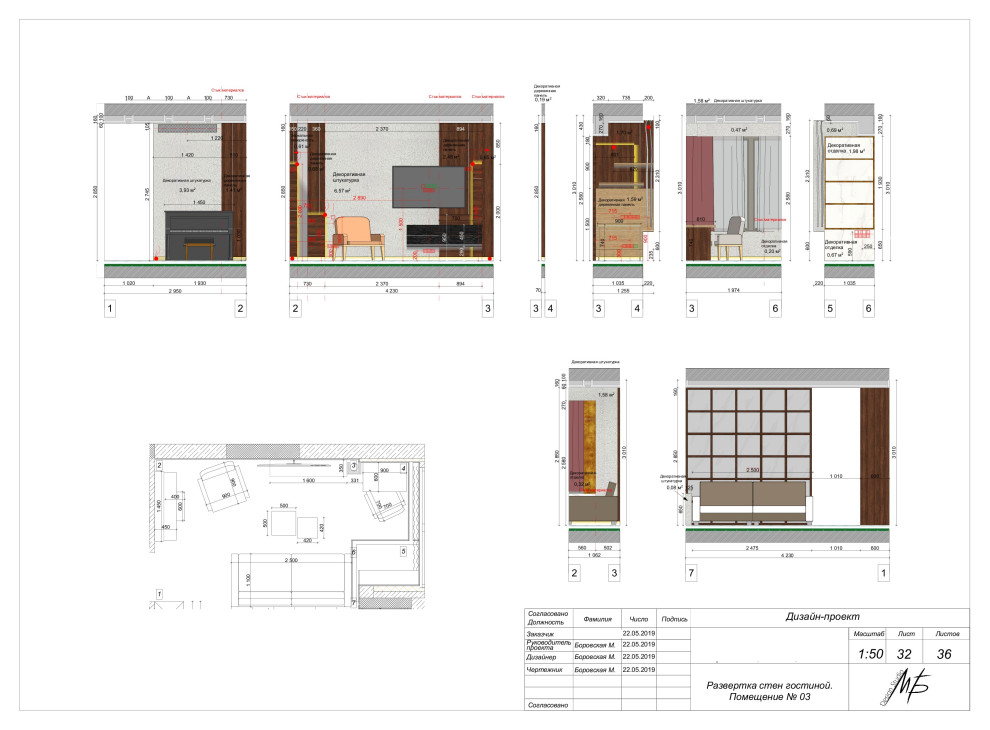

Мария К. (Козлова), дизайнер: «Развертки помещения — это четыре вида, на каждую из стен помещения: с подсчетом чистовых отделочных материалов, привязкой розеток и выключателей, и другими рекомендациями для строителей. Такие листы с эскизами и развертками мы делаем для каждого помещения».
Катерина Красотова, дизайнер: «Развертки выполняются, если в интерьере используются сложные покраски, ниши и т.д.».
Катерина Красотова, дизайнер: «Развертки выполняются, если в интерьере используются сложные покраски, ниши и т.д.».
Итого
Развертки не являются строго обязательным элементом дизайн-проекта, и если на объекте есть авторский надзор дизайнера, весьма вероятно, что без них можно обойтись.
Однако развертки важны, если авторский надзор не заказывается: они помогают заказчику детальнее представить, как должна выглядеть каждая стена и контролировать строителей.
При этом сами строители, возможно, будут работать только по чертежам, а развертки использоваться для уточнения спорных моментов с заказчиком.
Развертки не являются строго обязательным элементом дизайн-проекта, и если на объекте есть авторский надзор дизайнера, весьма вероятно, что без них можно обойтись.
Однако развертки важны, если авторский надзор не заказывается: они помогают заказчику детальнее представить, как должна выглядеть каждая стена и контролировать строителей.
При этом сами строители, возможно, будут работать только по чертежам, а развертки использоваться для уточнения спорных моментов с заказчиком.
Ольга Рувимская
