Заземление в частном доме: Доверяй, но дублируй
Филипп Урбан
22 окт. 2019
Обновлено 1 нояб. 2019
Постоянный автор houzz. Журналист-загородник, "двигатель", экспериментатор и практик. . . Люблю свою дачу: придумывать, проектировать, строить, мастерить, разбираться с инженерными системами. . . Время от времени "дачное" хобби становится источником дохода: сотрудничаю с профильными СМИ, консультирую желающих выбрать дом, участок, помогаю представителям строительных компаний продвигать свои проекты и налаживать коммуникации через социальные сети
Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями заземления в частных домах. Пожалуй, главное отличие такого контура — необходимость подстраховки.
Заземления много не бывает

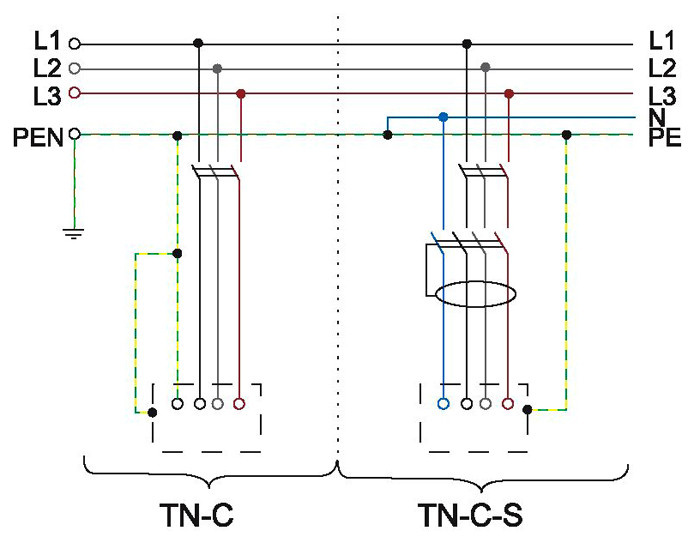

Как и в многоквартирных домах, в частном домостроении бывает три вида электропроводки. В старых домах — двухпроводная сеть с системой TN-C, в новых — трехпроводная TNC-S или система ТТ с незаземленным «нулем» и независимым заземляющим контуром. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Не нужно обращаться в управляющую компанию и просить ее модернизировать проводку во время очередного ремонта. И уж тем более не придется ждать, когда наступит очередь капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, знать, как действовать правильно.
Как и в многоквартирных домах, в частном домостроении бывает три вида электропроводки. В старых домах — двухпроводная сеть с системой TN-C, в новых — трехпроводная TNC-S или система ТТ с незаземленным «нулем» и независимым заземляющим контуром. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Не нужно обращаться в управляющую компанию и просить ее модернизировать проводку во время очередного ремонта. И уж тем более не придется ждать, когда наступит очередь капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, знать, как действовать правильно.
Схема с сайта aquatic-home.ru
Поселковые электрики нередко просто забивают в землю кусок стального уголка или арматуры, к которому подсоединяют медный провод. Да, как дополнительное заземление такая конструкция возможна. Но для полноценного заземляющего контура ее недостаточно.

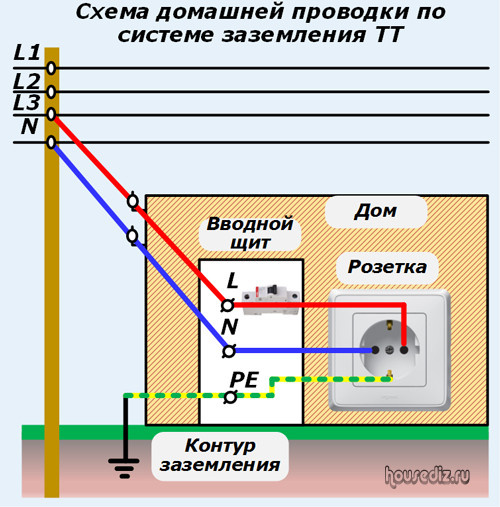

Особого внимания требует проводка, сделанная по системе заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода. Ведь, в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, без дублеров, — то есть повторных заземлений на пути от трансформаторной подстанции к вашему щитку.
Поселковые электрики нередко просто забивают в землю кусок стального уголка или арматуры, к которому подсоединяют медный провод. Да, как дополнительное заземление такая конструкция возможна. Но для полноценного заземляющего контура ее недостаточно.
Особого внимания требует проводка, сделанная по системе заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода. Ведь, в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, без дублеров, — то есть повторных заземлений на пути от трансформаторной подстанции к вашему щитку.
Схема с сайта housediz.ru
Сколько фаз должно заходить в дом?
Подключение в частном доме может быть как однофазным (как на схеме выше), так и трехфазным — в этом случае вы «забираете» электричество от поселковой сети не с двух, а с трех проводов. Для поселковых сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домашнего хозяйства предпочтительнее.
Во-первых, он позволяет пользоваться техникой, требующей подключения к трехфазным розеткам (электрокотлы, электроплиты, печи для сауны, деревообрабатывающие станки).
Во-вторых, при грамотно продуманной схеме электроснабжения позволяет минимизировать просадки напряжения в сети при включении мощных приборов.
В-третьих, в трехфазной сети можно равномерно распределить нагрузки: фаза в дом, фаза в баню, все три — в гараж и мастерскую.
Сколько фаз должно заходить в дом?
Подключение в частном доме может быть как однофазным (как на схеме выше), так и трехфазным — в этом случае вы «забираете» электричество от поселковой сети не с двух, а с трех проводов. Для поселковых сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домашнего хозяйства предпочтительнее.
Во-первых, он позволяет пользоваться техникой, требующей подключения к трехфазным розеткам (электрокотлы, электроплиты, печи для сауны, деревообрабатывающие станки).
Во-вторых, при грамотно продуманной схеме электроснабжения позволяет минимизировать просадки напряжения в сети при включении мощных приборов.
В-третьих, в трехфазной сети можно равномерно распределить нагрузки: фаза в дом, фаза в баню, все три — в гараж и мастерскую.
Фото с сайта chebo.biz
Как сделать заземление в частном доме?
Заземлитель для электросети имеет идентичную конструкцию, независимо от количества фаз. Больше того, такой же контур заземления, как для частного дома с 15-ю кВт, нужен и для молниеотвода. Здесь возможны два варианта.

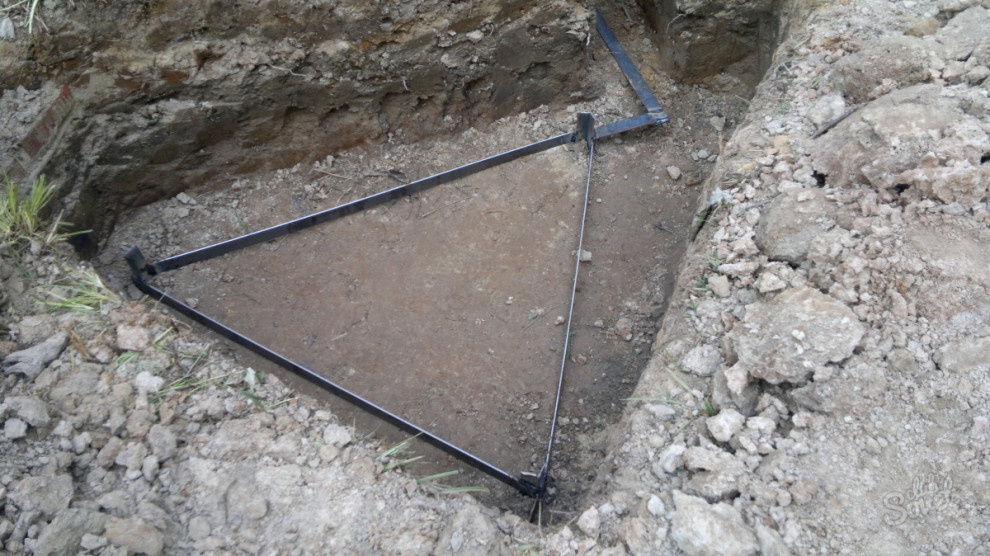

1. Использовать в качестве заземлителя врытые или вбитые в землю проводники: стальной пруток, уголок и т.п. Подойдут два, а лучше три металлических прута, соединенные сварной перемычкой. Пруты располагают контуром в виде треугольника на расстоянии не менее трех метров друг от друга. Глубина заземления — 2–3 м. При этом перемычки между прутами должны располагаться чуть ниже, чем на полметра под землей. К одной из перемычек приваривают токоотвод из стальной проволоки, который выводится на поверхность.
Как сделать заземление в частном доме?
Заземлитель для электросети имеет идентичную конструкцию, независимо от количества фаз. Больше того, такой же контур заземления, как для частного дома с 15-ю кВт, нужен и для молниеотвода. Здесь возможны два варианта.
1. Использовать в качестве заземлителя врытые или вбитые в землю проводники: стальной пруток, уголок и т.п. Подойдут два, а лучше три металлических прута, соединенные сварной перемычкой. Пруты располагают контуром в виде треугольника на расстоянии не менее трех метров друг от друга. Глубина заземления — 2–3 м. При этом перемычки между прутами должны располагаться чуть ниже, чем на полметра под землей. К одной из перемычек приваривают токоотвод из стальной проволоки, который выводится на поверхность.
Фото с сайта amperof.ru
Важно: Для подземной части такой конструкции допустимо использовать только сварные соединения, поскольку любые другие (например, резьбовые) в земле корродируют и теряют надежность. Медный провод от домашнего щитка подсоединяется к токоотводу при помощи зажимной клеммы. Зажим всегда обрабатывают антикоррозийной смазкой.
Более подробно о том, как правильно сделать заземление в частном доме (и для чего оно нужно), мы писали в статье про молниезащиту. Убедитесь, что поселковый электрик знает эти детали, прежде чем подключить заземление в щитке.
ПО ТЕМЕ…
Вопрос: Зачем вам молниезащита
Важно: Для подземной части такой конструкции допустимо использовать только сварные соединения, поскольку любые другие (например, резьбовые) в земле корродируют и теряют надежность. Медный провод от домашнего щитка подсоединяется к токоотводу при помощи зажимной клеммы. Зажим всегда обрабатывают антикоррозийной смазкой.
Более подробно о том, как правильно сделать заземление в частном доме (и для чего оно нужно), мы писали в статье про молниезащиту. Убедитесь, что поселковый электрик знает эти детали, прежде чем подключить заземление в щитке.
ПО ТЕМЕ…
Вопрос: Зачем вам молниезащита
Фото с сайта zazem812.ru

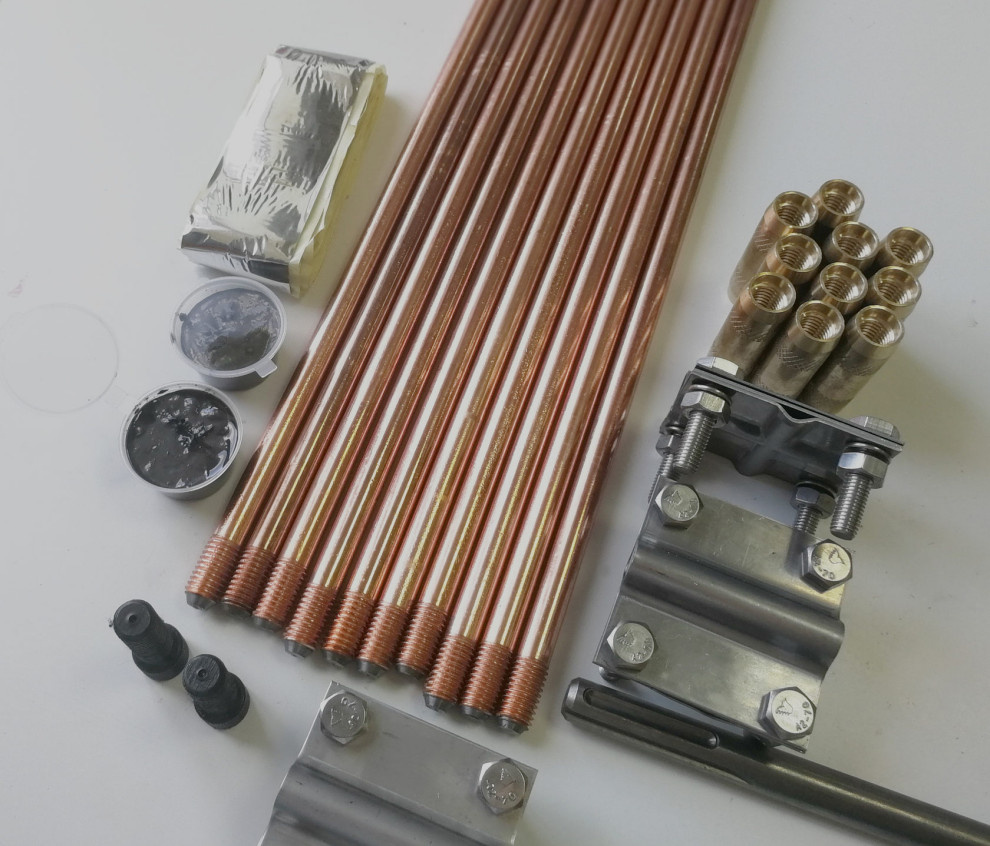

2. Купить готовый комплект в виде набора стальных стержней (есть более дорогие, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавейка служат многие десятилетия.
Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод этого обычно достаточно. Заземлители не требуют обслуживания — только периодического (раз в два-три года) осмотра внешних контактных групп, а при необходимости — зачистки и смазки контактов.
Узнать или проверить, есть ли заземление в частном доме, можно так же, как и в квартире.
2. Купить готовый комплект в виде набора стальных стержней (есть более дорогие, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавейка служат многие десятилетия.
Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод этого обычно достаточно. Заземлители не требуют обслуживания — только периодического (раз в два-три года) осмотра внешних контактных групп, а при необходимости — зачистки и смазки контактов.
Узнать или проверить, есть ли заземление в частном доме, можно так же, как и в квартире.
Фото с сайта elektro.ru
Сложный случай: Электролитическое заземление

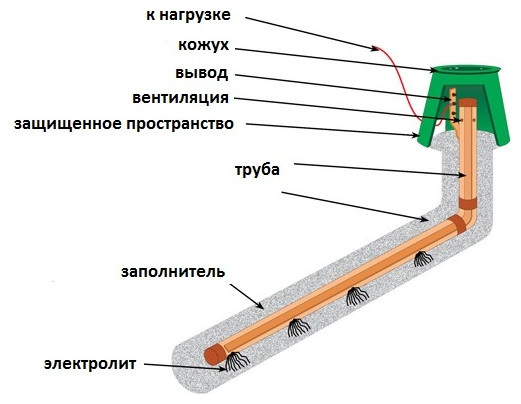

Электролитическое заземление — это тоже «коробочное» решение, но предназначенное для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом песчаном грунте), мест, где нет возможности заглубиться в грунт (скальная основа), и при ограниченных площадях (высокоплотная застройка).
В качестве заземлителя здесь используется L-образный или стержневой полый электрод, в который засыпается специально подготовленная смесь минеральных солей.
Однако если ваш дом не расположен в пустыне или условиях вечной мерзлоты, электролитическое заземление будет излишним. Его основная область применения — индустриальные объекты.
Сложный случай: Электролитическое заземление
Электролитическое заземление — это тоже «коробочное» решение, но предназначенное для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом песчаном грунте), мест, где нет возможности заглубиться в грунт (скальная основа), и при ограниченных площадях (высокоплотная застройка).
В качестве заземлителя здесь используется L-образный или стержневой полый электрод, в который засыпается специально подготовленная смесь минеральных солей.
Однако если ваш дом не расположен в пустыне или условиях вечной мерзлоты, электролитическое заземление будет излишним. Его основная область применения — индустриальные объекты.
Один заземлитель для электросети и молниеотвода — так можно?
Скажем так, правила этого не запрещают. Но есть важный момент: делать заземление прямо «под домом» — нельзя. Заземлитель молниеотвода должен располагаться на расстоянии больше 5 м от входа в дом, тропинок и дорожек. И дальше 1,5 м от фундаментов построек. При этом в грозу к нему приближаться опасно. Если в молниеотвод попадает молния, в нем возникает электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, способные вывести из строя электроприборы и даже вызвать пожар.
Скажем так, правила этого не запрещают. Но есть важный момент: делать заземление прямо «под домом» — нельзя. Заземлитель молниеотвода должен располагаться на расстоянии больше 5 м от входа в дом, тропинок и дорожек. И дальше 1,5 м от фундаментов построек. При этом в грозу к нему приближаться опасно. Если в молниеотвод попадает молния, в нем возникает электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, способные вывести из строя электроприборы и даже вызвать пожар.
Фото с сайта keaz.ru
Совет: Предотвратить нежелательные последствия поможет установка на входе щитка устройства защиты от импульсных перенапряжений (УЗИП). Монтируется оно на DIN-рейку, выглядит так же, как УЗО (устройство защитного отключения), стоит несколько тысяч рублей. Но ремонт сгоревшей техники или устранение последствий пожара обойдутся намного дороже.
Совет: Предотвратить нежелательные последствия поможет установка на входе щитка устройства защиты от импульсных перенапряжений (УЗИП). Монтируется оно на DIN-рейку, выглядит так же, как УЗО (устройство защитного отключения), стоит несколько тысяч рублей. Но ремонт сгоревшей техники или устранение последствий пожара обойдутся намного дороже.
Что заземлять, кроме электропроводки?

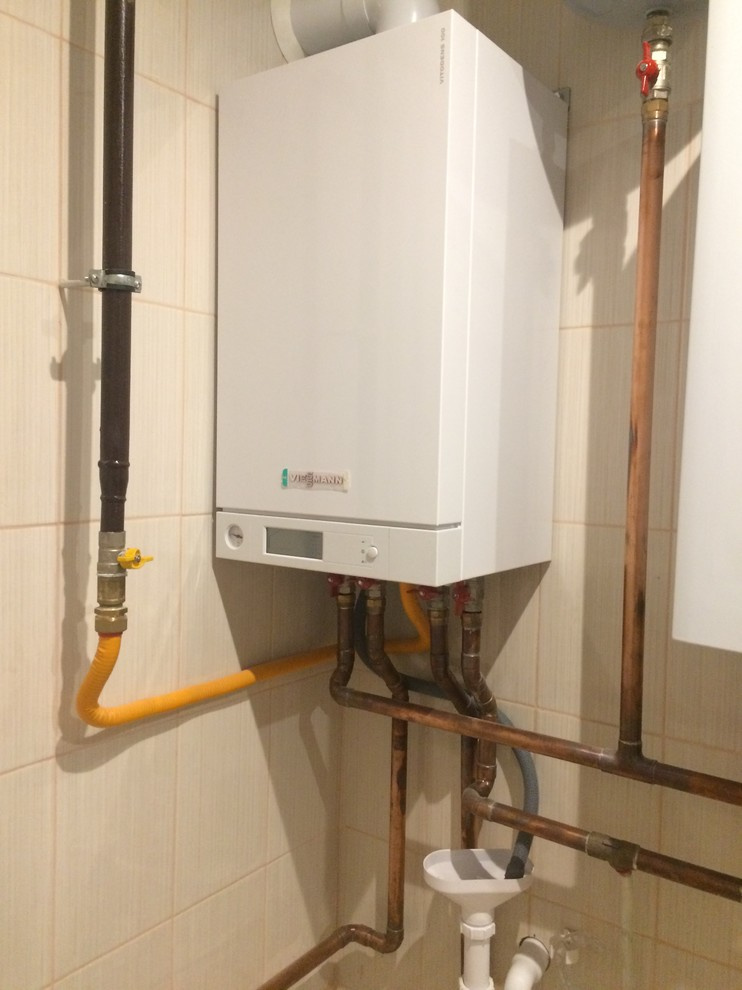

В отличие от многоквартирных домов, где заземления требует лишь электропроводка, в частных постройках есть и другие элементы, которые нужно подключать к заземляющему контуру. Например, газовый котел и металлические трубы системы газового отопления. Последние должны быть еще и соединены между собой системой уравнивания потенциалов (СУП). Решение вопроса, как сделать заземление газового котла, оставьте монтажникам оборудования. Самодеятельности здесь не место.
У представителей газовых компаний свои (повышенные) требования к качеству заземления. Основной показатель хорошей работы заземлителя — сопротивление растеканию электрического тока. Нормативное значение для частного домовладения — не более 30 Ом (измеряется специалистами непосредственно в точке расположения заземлителя, «домашними» средствами его не проверить). Заземлители, сделанные по схемам, которые мы описали ранее, этому значению соответствуют. В случае если ваш контур не «дотягивает» до высоких требований газовщиков (не более 10 Ом), скорее всего, придется делать дополнительное точечное заземление.
В отличие от многоквартирных домов, где заземления требует лишь электропроводка, в частных постройках есть и другие элементы, которые нужно подключать к заземляющему контуру. Например, газовый котел и металлические трубы системы газового отопления. Последние должны быть еще и соединены между собой системой уравнивания потенциалов (СУП). Решение вопроса, как сделать заземление газового котла, оставьте монтажникам оборудования. Самодеятельности здесь не место.
У представителей газовых компаний свои (повышенные) требования к качеству заземления. Основной показатель хорошей работы заземлителя — сопротивление растеканию электрического тока. Нормативное значение для частного домовладения — не более 30 Ом (измеряется специалистами непосредственно в точке расположения заземлителя, «домашними» средствами его не проверить). Заземлители, сделанные по схемам, которые мы описали ранее, этому значению соответствуют. В случае если ваш контур не «дотягивает» до высоких требований газовщиков (не более 10 Ом), скорее всего, придется делать дополнительное точечное заземление.
Не забудьте про УЗО!
Независимо от того, какое именно заземление сделано в вашем доме, для подстраховки на случай его «осечки» ставьте отдельные УЗО на исходящие линии — чтобы при внештатной ситуации в бане, в гараже или на улице — с газонокосилкой — у вас не «вырубало» весь дом.
Особое внимание стоит уделить розеткам в помещениях повышенной влажности (санузлы, предбанник, цокольный этаж). Помните, что в них можно устанавливать только розетки, специально предназначены для уличной установки — в брызгозащищенном исполнении (с крышками). А именно: минимальный класс защиты — IP54 (помещение), IP65 (улица), с заземляющим контактом, подключение — только через УЗО.
Независимо от того, какое именно заземление сделано в вашем доме, для подстраховки на случай его «осечки» ставьте отдельные УЗО на исходящие линии — чтобы при внештатной ситуации в бане, в гараже или на улице — с газонокосилкой — у вас не «вырубало» весь дом.
Особое внимание стоит уделить розеткам в помещениях повышенной влажности (санузлы, предбанник, цокольный этаж). Помните, что в них можно устанавливать только розетки, специально предназначены для уличной установки — в брызгозащищенном исполнении (с крышками). А именно: минимальный класс защиты — IP54 (помещение), IP65 (улица), с заземляющим контактом, подключение — только через УЗО.
ВАША ОЧЕРЕДЬ…
Расскажите, какие нюансы устройства заземления в дачном доме вы узнали на собственном опыте. Делитесь в комментариях!
Расскажите, какие нюансы устройства заземления в дачном доме вы узнали на собственном опыте. Делитесь в комментариях!
