Вопрос: Зачем вам молниезащита
Что изменилось со времен СССР? Почему тогда требовали, а теперь считают, что ставить громоотвод не обязательно?
Филипп Урбан
5 сент. 2019
Обновлено 16 сент. 2019
Постоянный автор houzz. Журналист-загородник, "двигатель", экспериментатор и практик. . . Люблю свою дачу: придумывать, проектировать, строить, мастерить, разбираться с инженерными системами. . . Время от времени "дачное" хобби становится источником дохода: сотрудничаю с профильными СМИ, консультирую желающих выбрать дом, участок, помогаю представителям строительных компаний продвигать свои проекты и налаживать коммуникации через социальные сети
В советское время наличие громоотвода (по научному — молниеотвода) в сельском доме было обязательным. Схемы молниезащиты дома публиковали в книгах по домоводству, энциклопедиях домашнего хозяйства и даже в школьных учебниках. Собрать простейшее устройство мог даже ребенок. Сейчас устройство громоотвода в частном доме не является обязательным. Считается, что если вокруг так много инфраструктурных сооружений, они непременно примут удар на себя. Довольно смелое допущение.
Почему молниезащита нужна
По статистике подавляющее большинство ударов грозовой стихии, особенно вблизи городов, принимают на себя индустриальные объекты — молниеотводы на высотных зданиях, мачты линий электропередач и пр. Поэтому вопросы устройства молниезащиты в частном доме в перечне забот домовладельца ушли на второй план. Требование даже изъяли из норматива — в старой советской «Инструкции по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образца 1987 года) была строчка об объектах, которые требовали молниезащиты III класса. В более свежем варианте Инструкции (СО 153-34.21.122-2003) частным домам и дачам места и вовсе не нашлось.
Но расслабляться домовладельцам, увы, рано.
По статистике подавляющее большинство ударов грозовой стихии, особенно вблизи городов, принимают на себя индустриальные объекты — молниеотводы на высотных зданиях, мачты линий электропередач и пр. Поэтому вопросы устройства молниезащиты в частном доме в перечне забот домовладельца ушли на второй план. Требование даже изъяли из норматива — в старой советской «Инструкции по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образца 1987 года) была строчка об объектах, которые требовали молниезащиты III класса. В более свежем варианте Инструкции (СО 153-34.21.122-2003) частным домам и дачам места и вовсе не нашлось.
Но расслабляться домовладельцам, увы, рано.
Фото с сайта stroikairemont.com
1. Молнии бьют все чаще
Пожары от молний случаются относительно редко (десятки случаев в год), но в этом отношении год на год не приходится. Скажем, летом 2019 года синоптики в новостях постоянно сообщали об аномальной грозовой активности и участившихся пожарах в разных регионах мира. Метеорологи связывают этот феномен с глобальным потеплением. По прогнозам, грозовая активность будет только усиливаться.
1. Молнии бьют все чаще
Пожары от молний случаются относительно редко (десятки случаев в год), но в этом отношении год на год не приходится. Скажем, летом 2019 года синоптики в новостях постоянно сообщали об аномальной грозовой активности и участившихся пожарах в разных регионах мира. Метеорологи связывают этот феномен с глобальным потеплением. По прогнозам, грозовая активность будет только усиливаться.
2. Страдают проводка и электроника

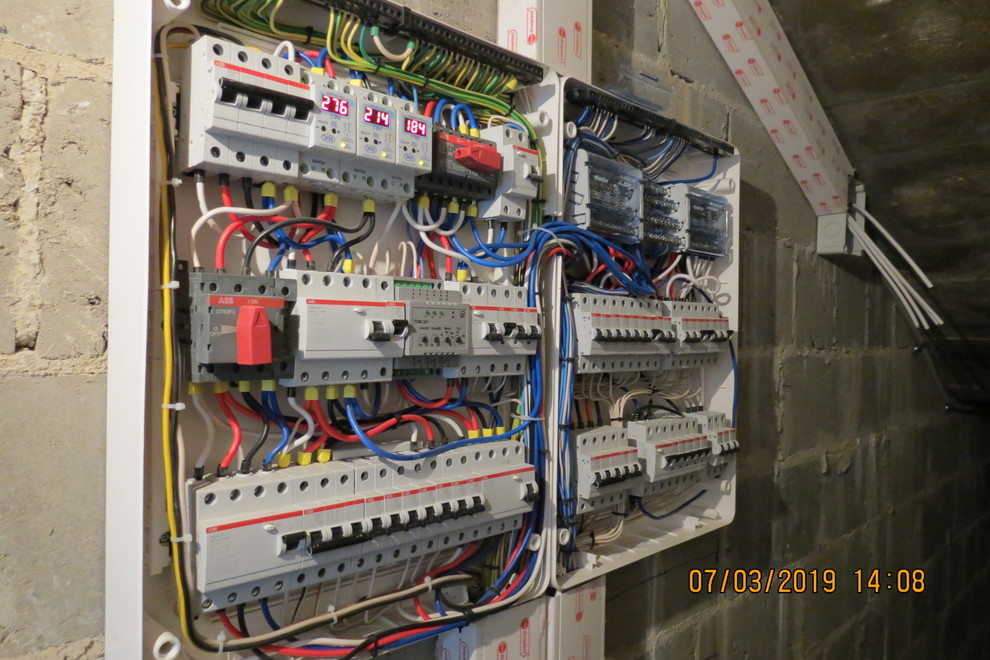

Не все попадания молний приводят к пожарам. Но сплошь и рядом грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крыши и разрушает дымоходы. И это уже не десятки, а тысячи случаев в год на регион. И почти в любом случае ремонт и восстановление имущества обходятся дороже, чем нормально сделанная молниезащита частного дома под ключ.
3. Нестраховой случай
Отсутствие молниезащиты дачного дома может дать повод страховым компаниям отказать вам в возмещении убытков, если во время грозы ваше имущество пострадало. Это же стихия, форс-мажор.
Не все попадания молний приводят к пожарам. Но сплошь и рядом грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крыши и разрушает дымоходы. И это уже не десятки, а тысячи случаев в год на регион. И почти в любом случае ремонт и восстановление имущества обходятся дороже, чем нормально сделанная молниезащита частного дома под ключ.
3. Нестраховой случай
Отсутствие молниезащиты дачного дома может дать повод страховым компаниям отказать вам в возмещении убытков, если во время грозы ваше имущество пострадало. Это же стихия, форс-мажор.
Кто в зоне риска
- Жители районов с грозовой активностью больше 10 часов в год. Если верить картам советского времени, то в России это все регионы, кроме Крайнего Севера и Дальнего Востока. И чем южнее — тем чаще бушуют грозы. Например, как показывают многолетние наблюдения, в разных зонах средней полосы грозовая активность составляет 40–80 часов в год. Она постоянно растет и, как мы поняли, будет продолжать расти.
- Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что именно вашим домам придется принимать на себя все разряды грозового электричества. Да, они могут достаться высокому дереву или опоре ЛЭП, но лучше на это не рассчитывать.
- Владельцы самых высоких домов в округе. Под «самым высоким» подразумевается не только количество этажей, но и наличие высотных точек: дымоходов, антенных мачт, возвышающихся над коньком, шпилей, флюгеров и т.п.

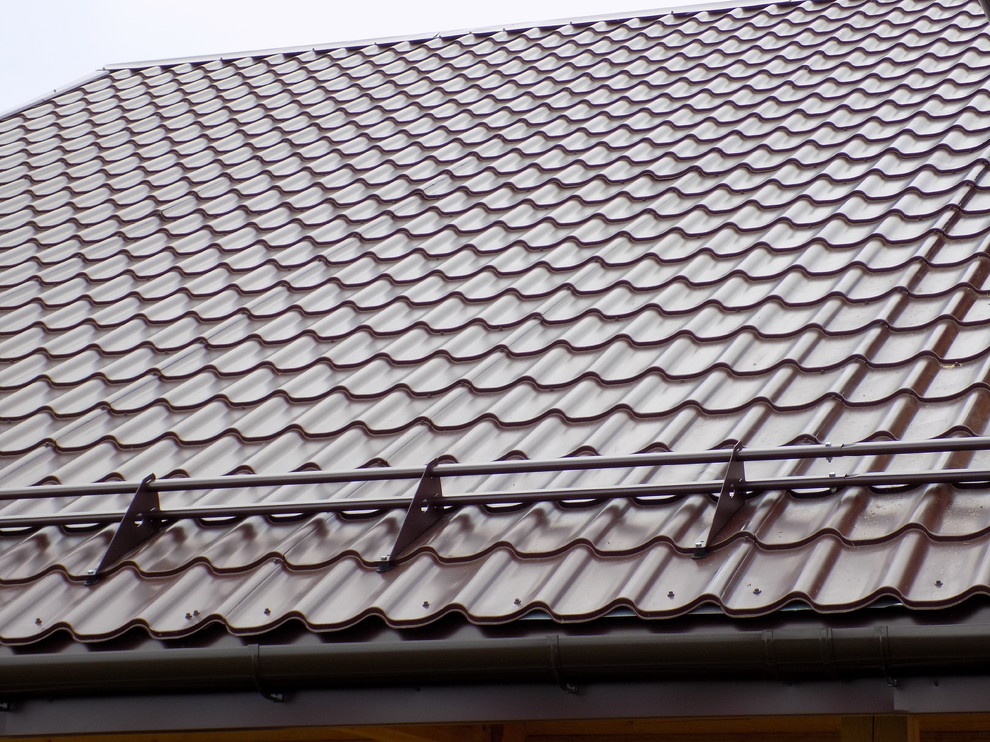

- Владельцы домов с токопроводящим кровельным покрытием. Например, с железной или медной крышей. Риск попадания молнии в такие дома значительно выше. При этом почти без разницы, заземлена крыша или нет.
- Владельцы одноэтажных зданий, рассчитывающие на «прикрытие» со стороны расположенных рядом построек, тоже не должны расслабляться. Не факт, что на соседском объекте имеется исправный молниеотвод. Выходит, что молниезащита нужна всем или почти всем домовладельцам.
Есть мнение: Некоторые «специалисты» утверждают, что громоотвод не нужен, поскольку будет собирать все молнии в округе. Но, во-первых, грозовая стихия непредсказуема. А во-вторых, «приглашая» в дом молнию, к встрече с ней нужно основательно подготовиться.
Фото с сайта stellait.ru
Как защитить частный дом от молний
На данный момент существует два вида молниезащиты — активная и пассивная.

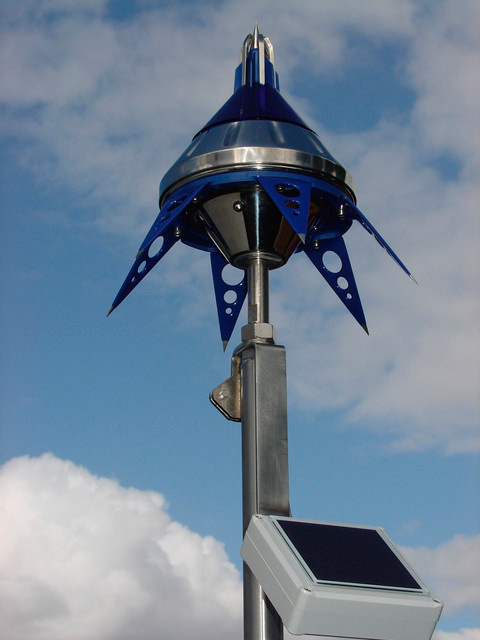

Активная молниезащита частного дома появилась сравнительно недавно. В ее основе молниеприемник (на фото), оснащенный специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее ударить. Устанавливать такую молниезащиту могут только сертифицированные специалисты.
Пассивная молниезащита — классический вариант защиты от молний, используемый повсеместно. Оборудование для нее можно купить в магазине и установить самостоятельно (или даже изготовить самому).
Устройство молниезащиты: три основные части
Самая простая молниезащита для частного дома состоит всего из трех частей: молниеприемника, токоотвода и заземляющего устройства.
Как защитить частный дом от молний
На данный момент существует два вида молниезащиты — активная и пассивная.
Активная молниезащита частного дома появилась сравнительно недавно. В ее основе молниеприемник (на фото), оснащенный специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее ударить. Устанавливать такую молниезащиту могут только сертифицированные специалисты.
Пассивная молниезащита — классический вариант защиты от молний, используемый повсеместно. Оборудование для нее можно купить в магазине и установить самостоятельно (или даже изготовить самому).
Устройство молниезащиты: три основные части

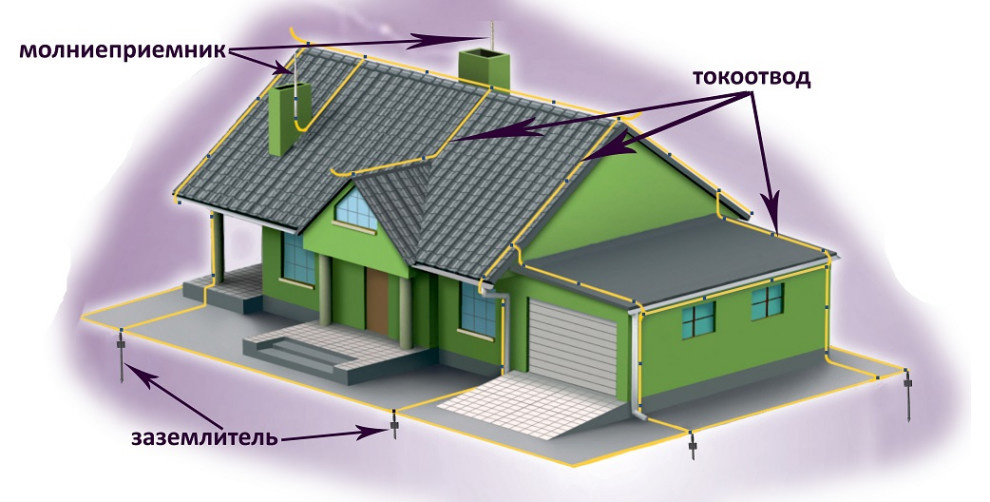

Самая простая молниезащита для частного дома состоит всего из трех частей: молниеприемника, токоотвода и заземляющего устройства.
Схема с сайта stellait.ru
Молниеприемник принимает на себя разряд молнии и бывает трех видов.
1. Стержневой приемник (на фото выше) — это обычный металлический штырь, который закрепляется так, чтобы стать самой высокой точкой в пространстве. Такие приемники, как правило, используют для защиты небольших зданий несложной архитектуры.

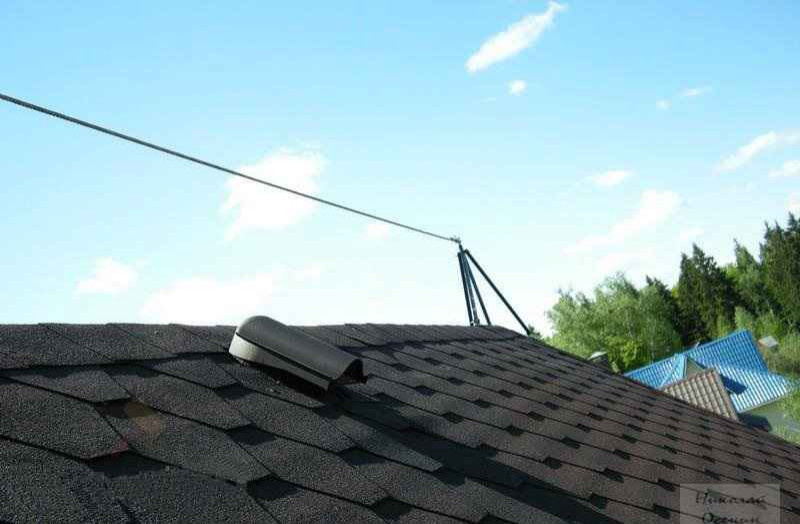

2. Тросовый приемник — трос, закрепленный на деревянных опорах и натянутый по всей длине конька крыши. Применяют реже, чем стержневые приемники, в основном для защиты невысоких строений.
1. Стержневой приемник (на фото выше) — это обычный металлический штырь, который закрепляется так, чтобы стать самой высокой точкой в пространстве. Такие приемники, как правило, используют для защиты небольших зданий несложной архитектуры.
2. Тросовый приемник — трос, закрепленный на деревянных опорах и натянутый по всей длине конька крыши. Применяют реже, чем стержневые приемники, в основном для защиты невысоких строений.
Схема с сайта orenburgelectro.ru
3. Металлическая сетка — из стали, алюминия и т.д. Ее натягивают над площадью всей крыши и закрепляют на деревянных или специальных токонепроводящих опорах. Для защиты частных домов практически не применяют.
Токоотвод — передает заряд от молниеприемника к заземлителю. Представляет собой ту же самую стальную проволоку или металлическую полосу, одним концом приваренную к молниеприемнику, другим — к заземлителю.
Заземлитель — зарытые в землю проводники, «спускающие» электрический заряд в землю.
3. Металлическая сетка — из стали, алюминия и т.д. Ее натягивают над площадью всей крыши и закрепляют на деревянных или специальных токонепроводящих опорах. Для защиты частных домов практически не применяют.
Токоотвод — передает заряд от молниеприемника к заземлителю. Представляет собой ту же самую стальную проволоку или металлическую полосу, одним концом приваренную к молниеприемнику, другим — к заземлителю.
Заземлитель — зарытые в землю проводники, «спускающие» электрический заряд в землю.

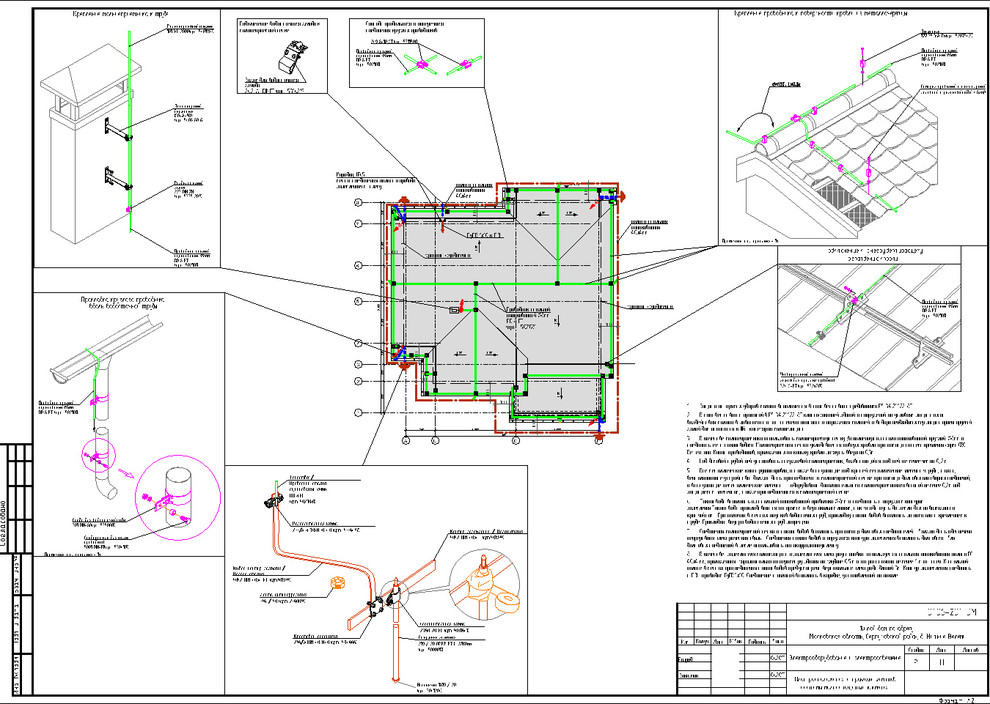

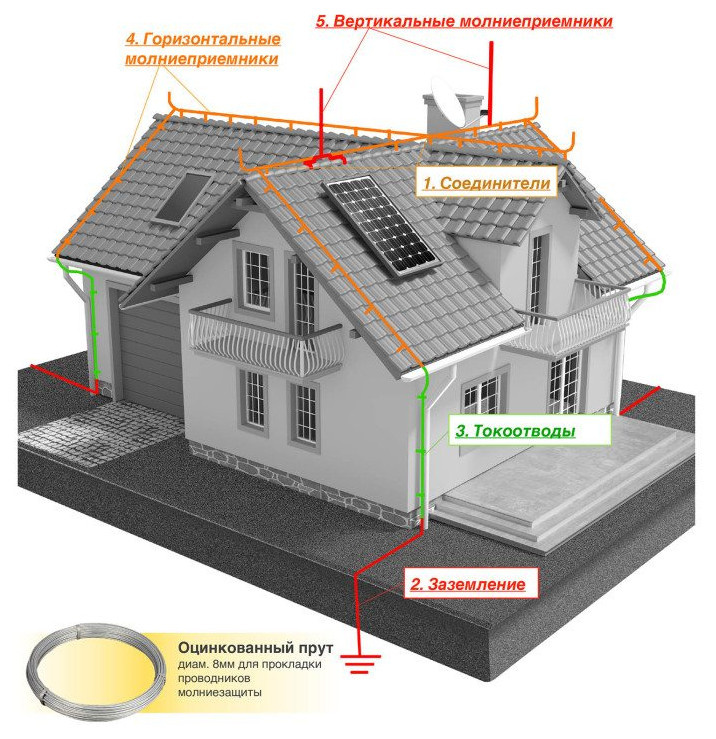

На схеме: проект молниезащиты жилого дома.
Обычно молниезащита предусматривается проектом дома или коттеджа и устанавливается непосредственно при строительстве здания. Но если громоотвода нет или он неисправен (после попадания молнии) — его можно купить в магазине или даже изготовить самому.
Обычно молниезащита предусматривается проектом дома или коттеджа и устанавливается непосредственно при строительстве здания. Но если громоотвода нет или он неисправен (после попадания молнии) — его можно купить в магазине или даже изготовить самому.

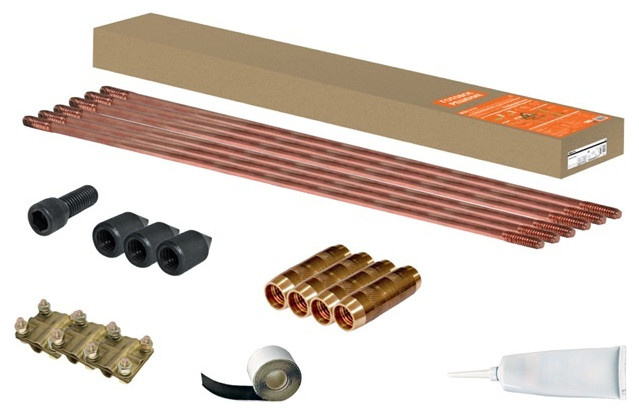

Компании-производители электротехнического оборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото – пример с сайта tdm-elektro.ru) входят молниеприемники, заземлители из стойких к коррозии материалов (нержавейка и оцинковка), а также сопутствующие элементы: крепеж и контактные группы.
Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений. Цена комплектов молниезащиты под ключ — от 8 тысяч рублей.
Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений. Цена комплектов молниезащиты под ключ — от 8 тысяч рублей.
Фото с сайта ocenin.ru
Как сделать громоотвод дома своими руками
В моем детстве дед делал громоотвод для дачного дома своими руками. И пожаров во время гроз в его СНТ, где все дома были оснащены молниезащитой, не было. В отличие от соседнего массива: там дома не часто, но горели. Самодельный громоотвод в частном доме деда представлял собой тросовый молниеприемник из стальной проволоки сечением от 5 мм (расположенный горизонтально на мачтах и над коньком крыши так, чтобы не прикасался к поверхности крыши) и заземляющий электрод в виде вбитого в землю куска арматуры.
Как сделать громоотвод дома своими руками
В моем детстве дед делал громоотвод для дачного дома своими руками. И пожаров во время гроз в его СНТ, где все дома были оснащены молниезащитой, не было. В отличие от соседнего массива: там дома не часто, но горели. Самодельный громоотвод в частном доме деда представлял собой тросовый молниеприемник из стальной проволоки сечением от 5 мм (расположенный горизонтально на мачтах и над коньком крыши так, чтобы не прикасался к поверхности крыши) и заземляющий электрод в виде вбитого в землю куска арматуры.
Фото с сайта m-strana.ru
Можно сделать еще проще, используя в качестве молниеприемника стальной стержень (например, кусок арматуры) диаметром 10–18 мм и длиной от 250 мм.
Факт: Громоотвод (точнее, его молниеприемник) может располагаться не только на крыше дома, но и рядом с домом — на любом высоком объекте: антенной мачте, столбе, высоком дереве. В последнем случае дерево тоже будет под защитой, но металлический стержень должен возвышаться над кроной не меньше чем на 1,5 м.
Можно сделать еще проще, используя в качестве молниеприемника стальной стержень (например, кусок арматуры) диаметром 10–18 мм и длиной от 250 мм.
Факт: Громоотвод (точнее, его молниеприемник) может располагаться не только на крыше дома, но и рядом с домом — на любом высоком объекте: антенной мачте, столбе, высоком дереве. В последнем случае дерево тоже будет под защитой, но металлический стержень должен возвышаться над кроной не меньше чем на 1,5 м.

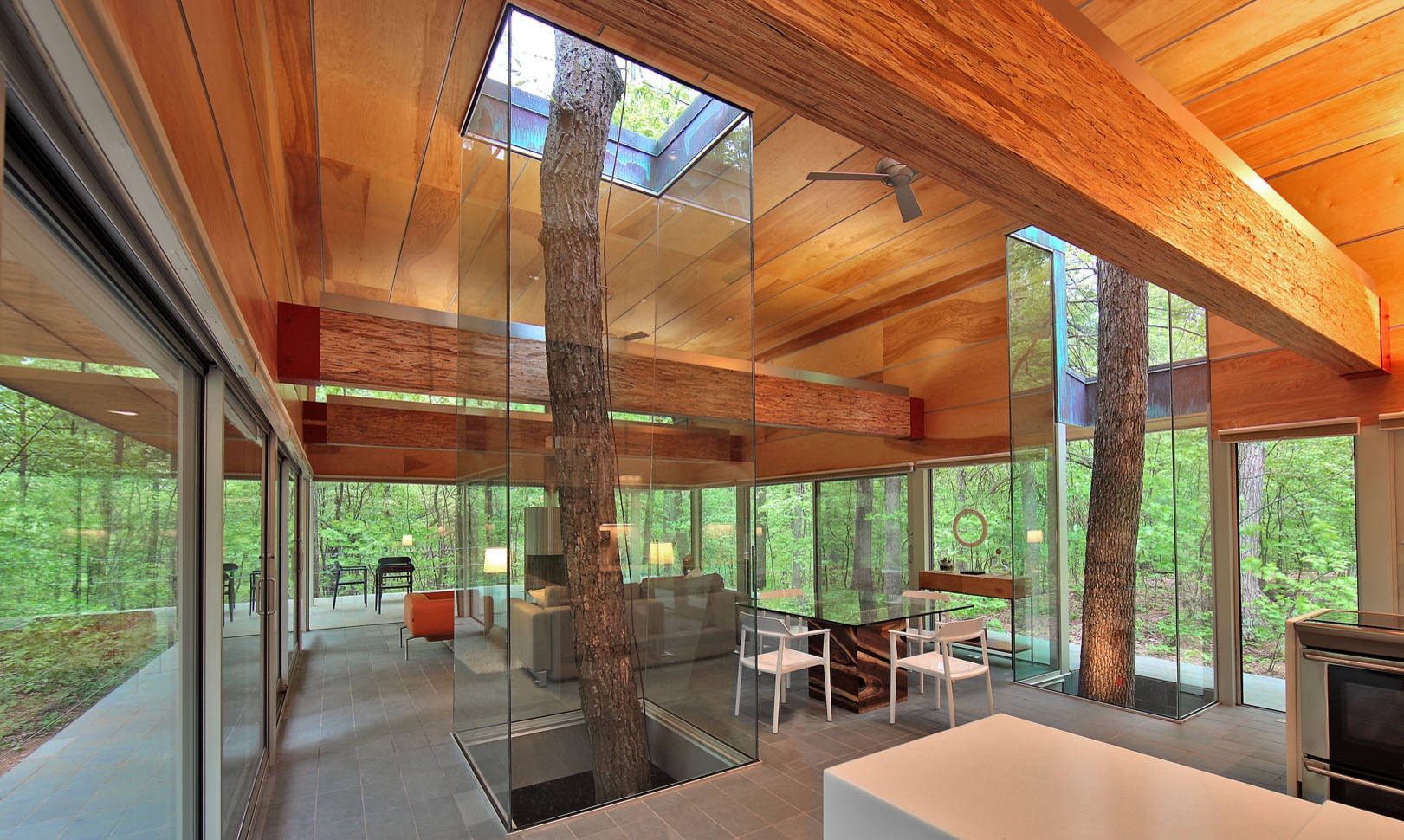

На фото: в этом проекте молниеприемник установили на дереве, растущем в доме. Если приглядеться, можно увидеть токоотвод, спускающийся вдоль ствола
Для токоотвода лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту, толщиной от 2 мм и шириной от 30 мм). Один ее конец нужно приварить к молниеприемнику, другой — к заземлителю. Если дом построен из негорючих материалов (кирпича, камня и т.д.), токоприемник можно закрепить с наружной стороны здания, подальше от окон и дверей.
Факт: Количество токоотводов зависит от типа молниеприемника. Стержневому хватит одного токоотвода, тросовому или сетке — двух.
Факт: Количество токоотводов зависит от типа молниеприемника. Стержневому хватит одного токоотвода, тросовому или сетке — двух.
Фото с сайта amperof.ru
Старые советские книги советовали делать заземляющий контур в виде нескольких соединенных проводников. Расчет характеристик молниеприемника и контура (длина, сечение, заглубление) для больших объектов производится по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунтов. В загородном доме действуем проще: закладываем определенный запас прочности, чтобы не было осечек.
Старые советские книги советовали делать заземляющий контур в виде нескольких соединенных проводников. Расчет характеристик молниеприемника и контура (длина, сечение, заглубление) для больших объектов производится по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунтов. В загородном доме действуем проще: закладываем определенный запас прочности, чтобы не было осечек.
Фото с сайта elnes.ru
Например, в качестве заземлителя используем врытые или вбитые в землю проводники: стальную арматуру, уголок и т.п. Подойдут два металлических прута, соединенных перемычкой, заглубленные в землю на 2–3 м на расстоянии не менее трех метров друг от друга. Причем перемычка должна располагаться чуть больше чем на полметра под землей. К этой перемычке и подсоединяют токоотвод.
Важно: Заземлители должны располагаться на расстоянии больше 5 м от входа в дом, тропинок и дорожек и дальше 1,5 м от фундаментов. В грозу к ним приближаться опасно.
Например, в качестве заземлителя используем врытые или вбитые в землю проводники: стальную арматуру, уголок и т.п. Подойдут два металлических прута, соединенных перемычкой, заглубленные в землю на 2–3 м на расстоянии не менее трех метров друг от друга. Причем перемычка должна располагаться чуть больше чем на полметра под землей. К этой перемычке и подсоединяют токоотвод.
Важно: Заземлители должны располагаться на расстоянии больше 5 м от входа в дом, тропинок и дорожек и дальше 1,5 м от фундаментов. В грозу к ним приближаться опасно.
Чтобы не было осечки
К сожалению, молниезащита — не тот случай, когда «зарыл и забыл». Хотя в подавляющем большинстве случаев вы просто не будете знать о том, что молния попала. Специалисты, производящие монтаж молниезащиты в частном доме, настоятельно рекомендуют регулярно (не реже, чем раз в три года) проверять все электрические соединения. А раз в пять лет вскрывать, проверять и по мере необходимости (в случае коррозии) менять заглубленные заземлители. Если все исправно — вы под защитой.
К сожалению, молниезащита — не тот случай, когда «зарыл и забыл». Хотя в подавляющем большинстве случаев вы просто не будете знать о том, что молния попала. Специалисты, производящие монтаж молниезащиты в частном доме, настоятельно рекомендуют регулярно (не реже, чем раз в три года) проверять все электрические соединения. А раз в пять лет вскрывать, проверять и по мере необходимости (в случае коррозии) менять заглубленные заземлители. Если все исправно — вы под защитой.
Железная крыша: заземлять или нет
Иногда «умельцы» предлагают сделать заземление для железной крыши, объясняя, что это и есть молниезащита. Увы, это не так. А эффект может быть обратным. Без внешних молниеприемников вы действительно начнете собирать все грозовые разряды с округи, а в результате рискуете получить дыру в крыше и сгоревшую электропроводку. Проблема в том, что правила читают, но не дочитывают.
Согласно «Инструкции по устройству молниезащиты зданий…» (СО 153-34.21.122-2003 п. 3.2.1.2), металлические кровли защищаемых объектов действительно могут рассматриваться как естественные молниеприемники. Но железная кровля должна быть толщиной 4 мм, медная — 5 мм. Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли — это разные вещи. А молниезащита частного дома с крышей из металлочерепицы должна выполняться точно так же, как и любая другая.
Иногда «умельцы» предлагают сделать заземление для железной крыши, объясняя, что это и есть молниезащита. Увы, это не так. А эффект может быть обратным. Без внешних молниеприемников вы действительно начнете собирать все грозовые разряды с округи, а в результате рискуете получить дыру в крыше и сгоревшую электропроводку. Проблема в том, что правила читают, но не дочитывают.
Согласно «Инструкции по устройству молниезащиты зданий…» (СО 153-34.21.122-2003 п. 3.2.1.2), металлические кровли защищаемых объектов действительно могут рассматриваться как естественные молниеприемники. Но железная кровля должна быть толщиной 4 мм, медная — 5 мм. Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли — это разные вещи. А молниезащита частного дома с крышей из металлочерепицы должна выполняться точно так же, как и любая другая.
Внутренняя молниезащита: что это?
Молния может не только попасть в сам дом, но и «приехать» по проводам — в виде высоковольтного импульса, убивающего электропроводку и подключенные к ней приборы. Для внутренней защиты от молнии в частном доме используют автоматы УЗИП (устройство защиты от импульсных напряжений), которые монтируют в электрощитке на входе в дом. Этого достаточно.
ВАША ОЧЕРЕДЬ…
А у вашего загородного дома есть громоотвод и внутренняя молниезащита? Расскажите, почему вы приняли решение их сделать и были ли случаи, когда молниезащита вас выручила
Молния может не только попасть в сам дом, но и «приехать» по проводам — в виде высоковольтного импульса, убивающего электропроводку и подключенные к ней приборы. Для внутренней защиты от молнии в частном доме используют автоматы УЗИП (устройство защиты от импульсных напряжений), которые монтируют в электрощитке на входе в дом. Этого достаточно.
ВАША ОЧЕРЕДЬ…
А у вашего загородного дома есть громоотвод и внутренняя молниезащита? Расскажите, почему вы приняли решение их сделать и были ли случаи, когда молниезащита вас выручила
