Выбор газового котла отопления и создание правильной схемы обвязки — вопрос не только комфортной жизни в тепле и с горячей водой, но и безопасности. На вопрос, как правильно сделать разводку труб, расположить бойлеры, радиаторы, краны, клапаны и датчики, ответит только профессионал. Лучше не делать проект самостоятельно. Но азы «науки» должен понимать каждый хозяин дома с котельной, чтобы потом не кусать локти.
ПО ТЕМЕ…
Отопление: Как правильно сделать обвязку котельной
Схемы отопления частного дома с газовым котлом. Что надо знать любому хозяину дома с котельной?
Houzz Россия
14 июля 2017
Обновлено 9 апр. 2019
К магистрали газовый котел подсоединяется только при помощи металлической трубы. На входе ставятся газоанализатор, отсекающий клапан и счетчик. В системе автономного газоснабжения между газгольдером и котлом часто присутствует контрольно-распределительный пункт, с помощью которого можно регулировать давление газа. Для этого в КРП есть манометр, регулятор давления, разные клапаны. КРП устанавливается на улице перед вводом газопровода в дом и является частью системы безопасности.
Важно: Газовые трубы в доме нельзя прятать в стены и стяжку. Линии газоснабжения могут быть только открытыми.
Важно: Газовые трубы в доме нельзя прятать в стены и стяжку. Линии газоснабжения могут быть только открытыми.

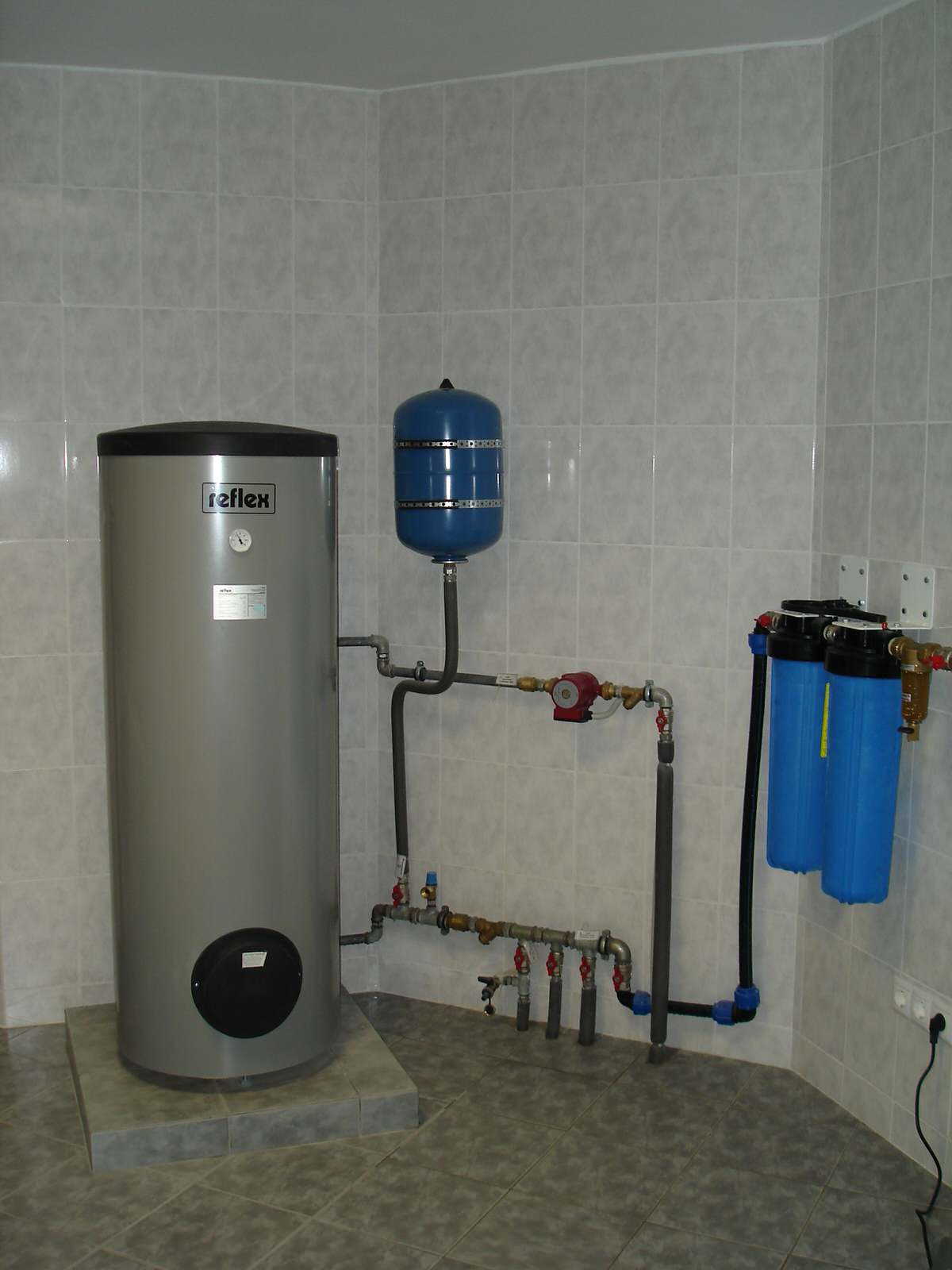

На контуры ГВС и отопления ставятся разные циркуляционные насосы. Если бойлер позволяет организовать рециркуляцию — замечательно: из любого крана будет идти горячая вода, а насос будет ее все время гонять по кругу. Более того, на контур с рециркуляцией можно «повесить» полотенцесушитель или водяной теплый пол, которые будут работать без включенного отопления. Не все бойлеры имеют патрубок для рециркуляции. Если его нет, рециркуляция возможна и на имеющимся входе, с тройником и обратными клапанами.
ЧИТАЙТЕ ТАКЖЕ…
Тепло, еще теплее: Полы водяные или электрические — какие лучше?
ЧИТАЙТЕ ТАКЖЕ…
Тепло, еще теплее: Полы водяные или электрические — какие лучше?
Нельзя закладывать трубы в дилатационные зазоры стен (дилатационный зазор — это необходимое расстояние, которое оставляется между строительными материалами, подверженными расширению — прим. ред.), вести их через вентиляцию или дымоход. Не забывайте про теплоизоляцию труб в неотапливаемых помещениях. При любом риске механического повреждения лучше использовать защитные гильзы.
Стальные трубы для контура ГВС тоже используются все реже — они быстро остывают, зарастают отложениями. Здесь стоит выбирать между металлопластиком и сшитым полиэтиленом. И те и другие хорошо держат тепло, не деформируются при изгибах, долго служат.
Стальные трубы для контура ГВС тоже используются все реже — они быстро остывают, зарастают отложениями. Здесь стоит выбирать между металлопластиком и сшитым полиэтиленом. И те и другие хорошо держат тепло, не деформируются при изгибах, долго служат.
Батареи отопления
Радиаторы водяного отопления рассчитаны на разную температуру и давление, подключение труб разного диаметра. Отличаются месторасположением (настенные, напольные, внутрипольные) и материалом: бывают алюминиевые, стальные, чугунные и биметаллические. Последние, пожалуй, лучше других, но дороже. Конвекционные радиаторы имеют массу плюсов по сравнению с панельными или секционными, но высокую цену.
Размещать радиаторы следует под окном — так батарея не только прогреет место вокруг себя, но и послужит тепловой завесой перед окном. В идеале от пола и от подоконника до батареи должно быть не менее 10 см. Также не стоит оставлять стену, граничащую с улицей, без радиатора.
Радиаторы водяного отопления рассчитаны на разную температуру и давление, подключение труб разного диаметра. Отличаются месторасположением (настенные, напольные, внутрипольные) и материалом: бывают алюминиевые, стальные, чугунные и биметаллические. Последние, пожалуй, лучше других, но дороже. Конвекционные радиаторы имеют массу плюсов по сравнению с панельными или секционными, но высокую цену.
Размещать радиаторы следует под окном — так батарея не только прогреет место вокруг себя, но и послужит тепловой завесой перед окном. В идеале от пола и от подоконника до батареи должно быть не менее 10 см. Также не стоит оставлять стену, граничащую с улицей, без радиатора.
Блок управления
Работу котла контролируют датчики — их в комплектации может быть больше десятка. Самые необходимые: аварийный термостат, отключающий котел при перегреве; датчик тяги, следящий за тем, чтобы дымоход не засорился; датчик горения, который останавливает подачу газа при потухшем пламени. Данные с датчиков поступают в блок управления (контроллер), именно он и отдает команду по корректировке или остановке работы. Всю систему страхует отсечной газовый клапан. Если электричество отключится, он перекроет газ. Если этого не сделать, система окажется под угрозой — насосы, контроллер, автоматика и датчики безопасности перестанут работать.
Совет: Не стоит комнатный термостат, который замеряет температуру в помещении и регулирует по ней работу котла, монтировать под солнцем или закрывать шторами. Так термостат может ошибиться на пару градусов.
Работу котла контролируют датчики — их в комплектации может быть больше десятка. Самые необходимые: аварийный термостат, отключающий котел при перегреве; датчик тяги, следящий за тем, чтобы дымоход не засорился; датчик горения, который останавливает подачу газа при потухшем пламени. Данные с датчиков поступают в блок управления (контроллер), именно он и отдает команду по корректировке или остановке работы. Всю систему страхует отсечной газовый клапан. Если электричество отключится, он перекроет газ. Если этого не сделать, система окажется под угрозой — насосы, контроллер, автоматика и датчики безопасности перестанут работать.
Совет: Не стоит комнатный термостат, который замеряет температуру в помещении и регулирует по ней работу котла, монтировать под солнцем или закрывать шторами. Так термостат может ошибиться на пару градусов.
Хотите знать больше — читайте правила
ВАША ОЧЕРЕДЬ…
А как вы организовали систему отопления у себя дома? Какую выбрали схему разводки и почему? Расскажите о своем опыте в комментариях под статьей.
- СНиП II-35-76 «Котельные установки»
- СНиП 42-01-2002 «Газораспределительные системы»
- СП 41-104-2000 «Проектирование автономных источников теплоснабжения»
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
