Естественная вентиляция: Как организовать приток воздуха

Регулярное ручное проветривание Можно установить створку окна в соответствующем положении, а можно применять залповое проветривание — когда окно полностью открывается на 10 или больше минут, в зависимости от сезона. Увы, делать это часто некогда и некому. Да и подходит такой процесс вентиляции лишь для домов с высокой теплоемкостью, так как пришедший с улицы «залп» холодного воздуха должен быстро нагреться о стены и перекрытия. В каркасных домах так не получится. Масса их конструкций невелика, и заполнены они утеплителем, который не проводит тепло (за что и ценится) и не аккумулирует его. В результате попавший через форточку в «термос» холодный воздух долго не согревается, а жильцы испытывают дискомфорт. ЧИТАЙТЕ ТАКЖЕ… Архитектура: Вентиляция каркасного дома или как дышится в термосе

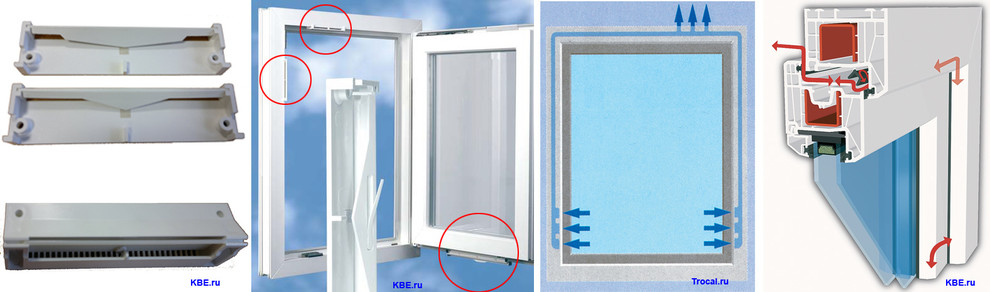

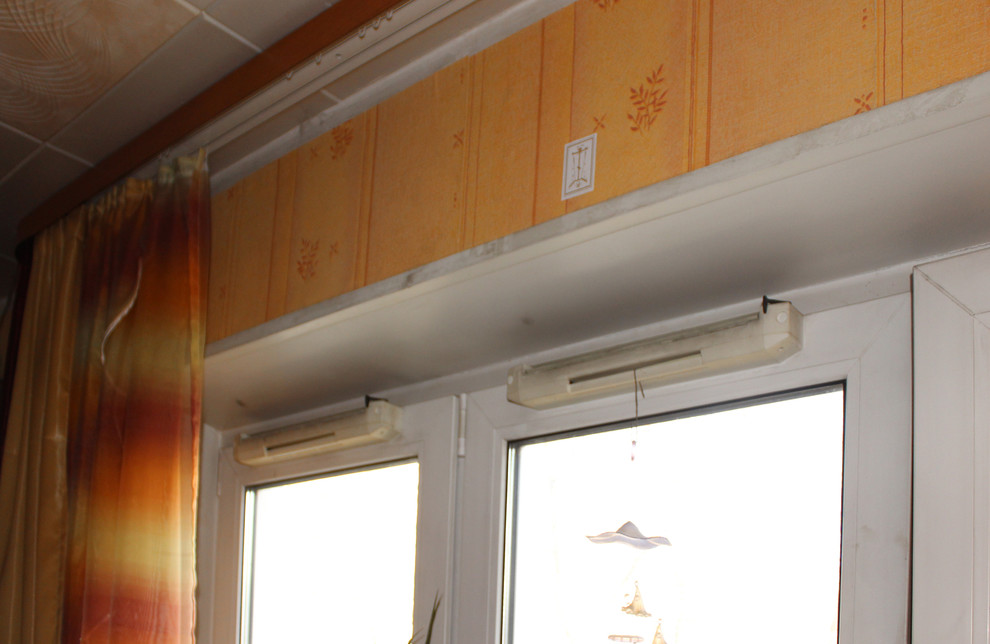

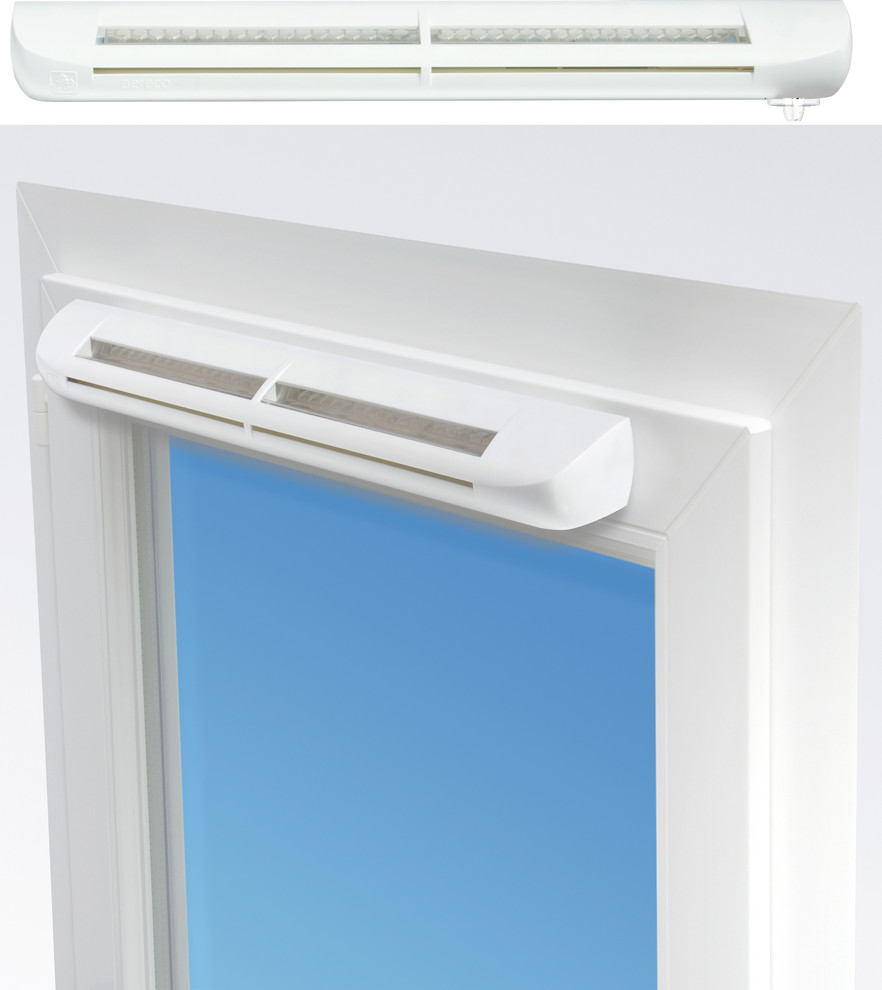

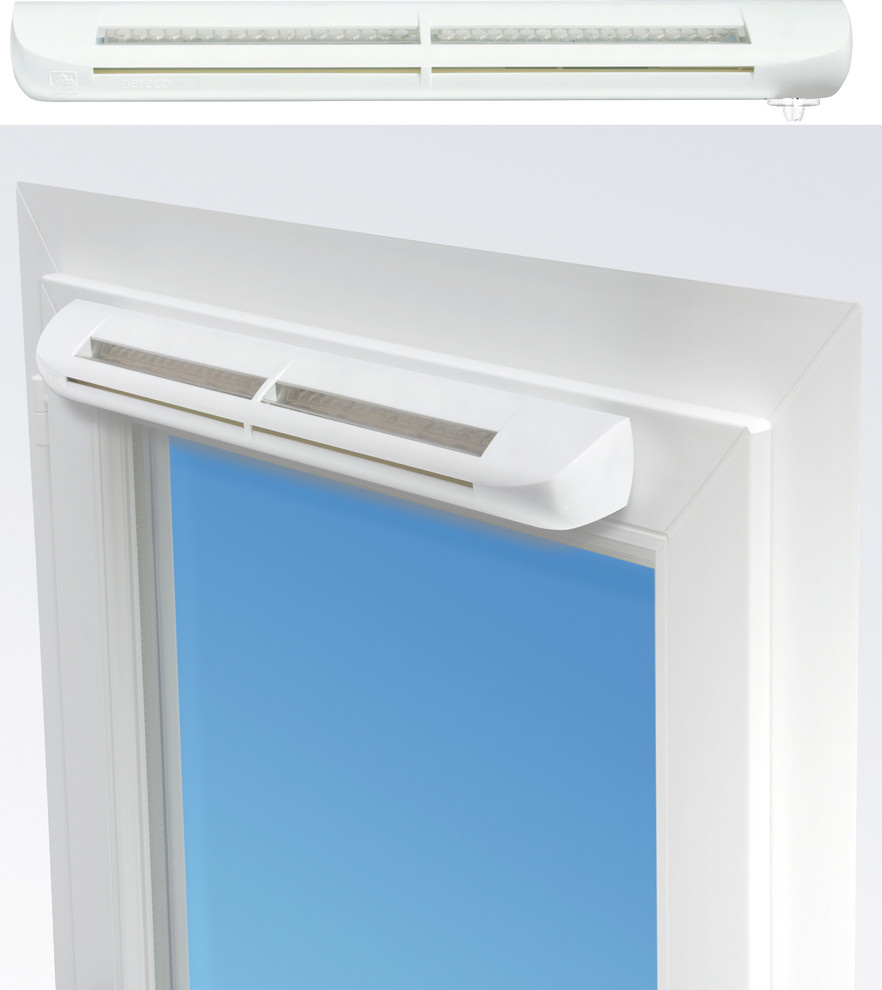

Монтируют клапаны, как правило, при изготовлении окон. Но некоторые проветриватели можно встроить в уже готовый блок. Принцип работы устройств этой группы основан на разнице давления снаружи и внутри здания, возникающей из-за ветра или работы системы естественной вытяжной вентиляции. Клапаны представляют собой прямоугольную пластиковую коробочку, которую закрепляют с помощью саморезов к раме окна или «прищелкивают» в паз уплотнения. Внутри коробочки имеется элемент, называемый «лепестком» или «пером», который перекрывает проходящий поток воздуха при сильных порывах ветра. Входное отверстие для воздуха может находиться как напротив коробочки (для е ё установки уплотнительный профиль удаляется), так и на некотором отдалении от не ё , что в зимнее время позволяет поступающему в помещение уличному воздуху прогреваться. При небольшой разнице давления между улицей и помещением (порядка 10 Па) одно устройство способно пропустить в помещение 5-6 кубометров воздуха в час, поэтому производители рекомендуют устанавливать в окне не один клапан, а два (в разных створках), чтобы увеличить приток. Плюс таких устройств – их у становка не вносит в конструкцию окна необратимых изменений — при желании можно вернуть все уплотнения на место. Минус — малая производительность. Поэтому, прежде чем заказывать встроенные клапаны, надо точно рассчитать их возможности и сопоставить с ваши потребност ями . Если установка даже нескольких клапанов в одном окне не обеспечивает нужного притока, то лучше выбрать накладные или врезаемые в стену приточные устройства.

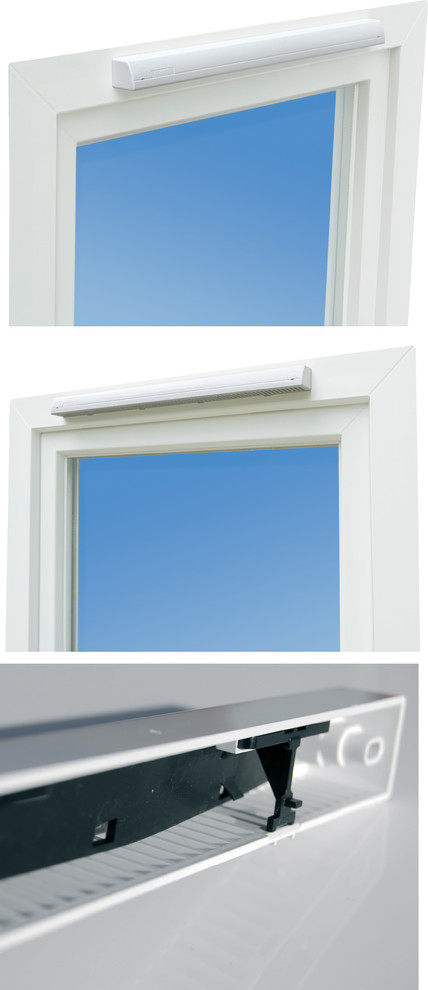

В линейке накладных устройств Aereco предлагаются три модели: EMM, EHA и EHA2. Клапан EMM (вверху) подает струю воздуха вверх под углом 45 или 60°. Подачу можно вручную снизить с 35 м3/ч до 5 м3/ч. Модель EHA отличается от предыдущей увеличенным сечением для прохода воздуха (40 см2) и лучшим звукопоглощением.

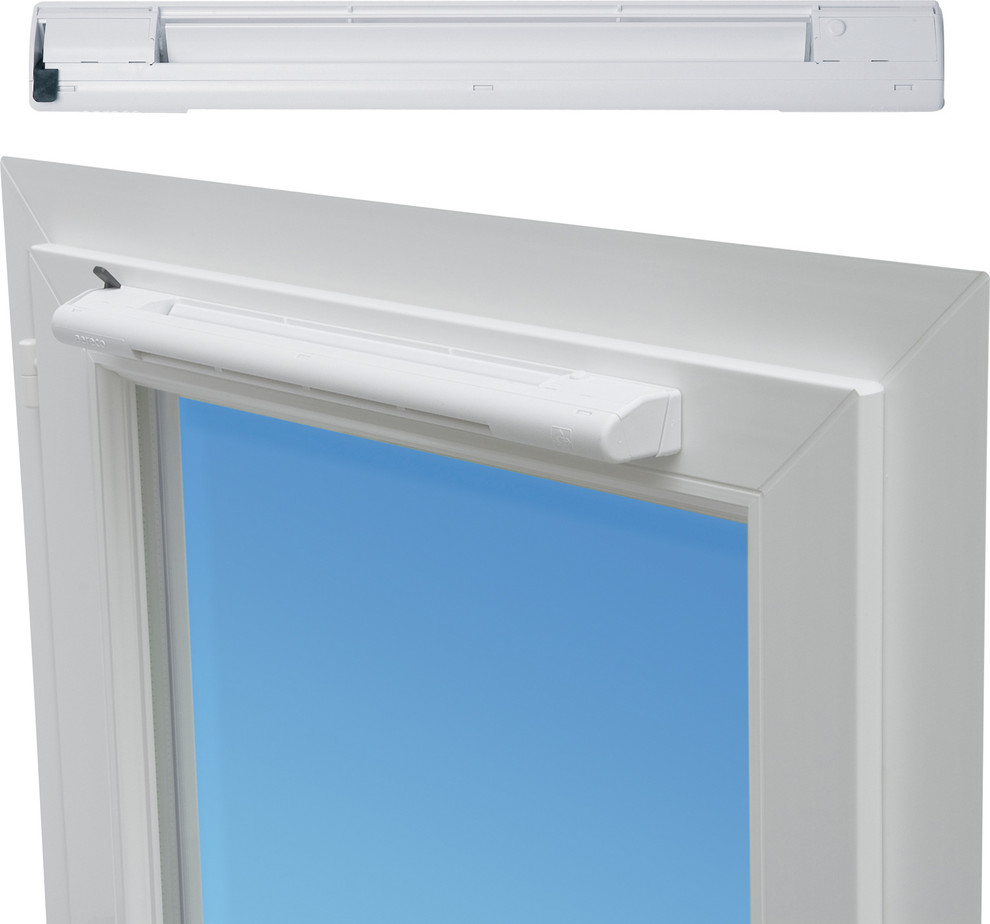

Клапан EHA2 работает уже не в двух, а в трех режимах: «открыто» (максимум 35 м3/ч), «прикрыто» (17 м3/ч) и «режим гигрорегулирования» — объем приточного воздуха регулирует встроенная автоматика. Переднюю панель таких клапанов можно окрасить в цвет оконного профиля. ЧИТАЙТЕ ТАКЖЕ… Хороший вопрос: Как самостоятельно покрасить пластиковые окна

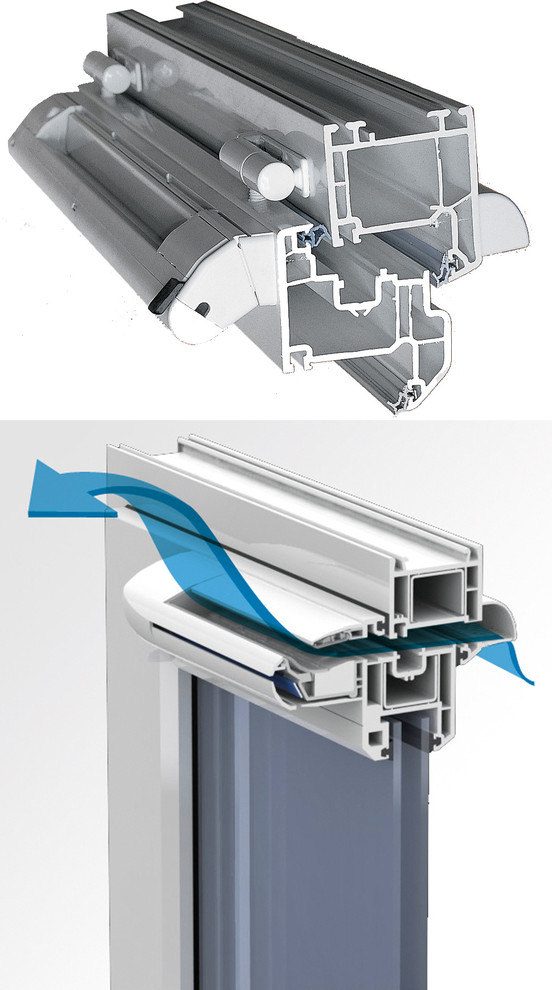

Несколько слов о наружных козырьках. Их основное назначение — предохранять приточные клапаны и окно от проникновения дождевой влаги, поглощать уличный шум и защищать от насекомых (для этого в козырьках установлены акустическая проставка и специальная сетка). В линейке козырьков есть и особые устройства. Например, в модели Aereco AC предусмотрена внутренняя заслонка, ограничивающая приток воздуха при порыве ветра. Благодаря этому такие козырьки можно устанавливать в окна высоток. Есть и акустические козырьки, снижающие уровень проникающего в дом уличного шума на 42 дБА (обычный козырек — на 37дБА).

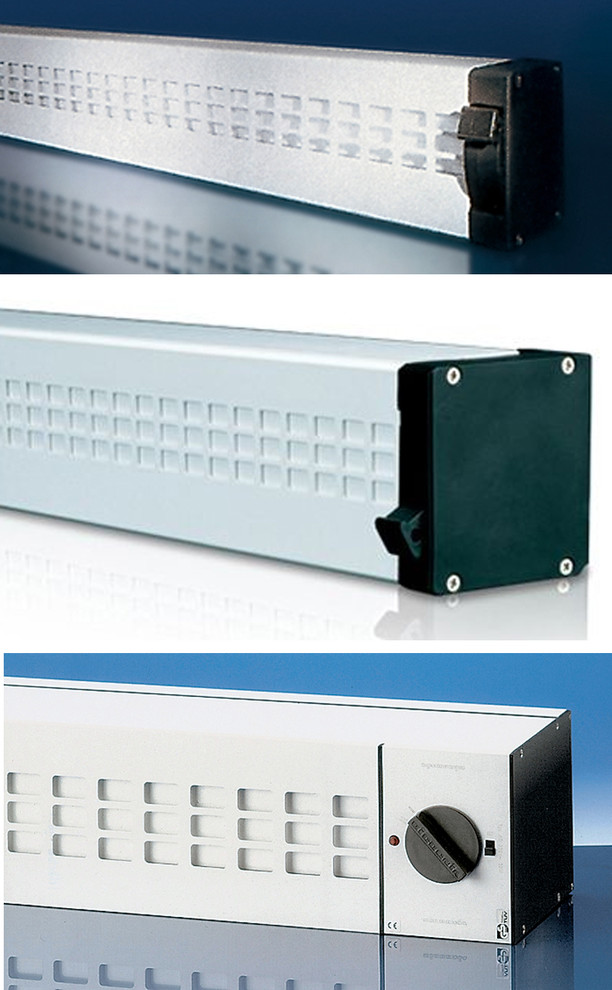

Siegenia-Aubi также предлагает целый ряд оконных приточных устройств серии Aeromat: Aeromat 80 (сверху), Aeromat 100 (в центре), Aeromat 150 (внизу) и Aeromat VT. Они способны работать как на естественной «тяге», так и на электрической — в корпусе спрятан электродвигатель, приводящий в действие радиальный вентилятор (кроме Aeromat 80). Устройства монтируют, как правило, в створку — как вертикально, так и горизонтально. Снаружи о т дождевой влаги их защищают козырь ками . Воздух попадает в прибор с улицы через отверстия в наружной части, после чего проходит через резонансный звукопоглотитель, индивидуальный для каждой модели, и поступает в помещение через вентиляционную решетку. Уровень уличного шума при этом снижается примерно на 50 дБА. Aeromat 80 имеет небольшую высоту — всего 80 мм — и хорошую пропускную способность: 15-30 м3/ч. Корпус может быть окрашен в разные цвета. Aeromat 100 выше своего «собрата» всего на 20 мм, зато позволяет ступенчато регулировать приток свежего воздуха, а также переключать режим работы с «подачи» на «удаление» воздуха. Поставляется с одним или двумя вентиляторами. Проветриватель Aeromat 150 (высота 150 мм) снабжен двухступенчатым вентилятором с реверсом. Рабочая длина каждого из перечисленных устройств варьируется от 200 до 3000 мм, изготавливаются они под заказ. М онтируют п роветриватели Aeromat обычно при изготовлении окна. В готов ую конструкцию их можно установить только заменив стеклопакет – новый должен быть по размеру меньше старого на ширину устройства. Понятно, что обойдётся такая установка достаточно недёшево .

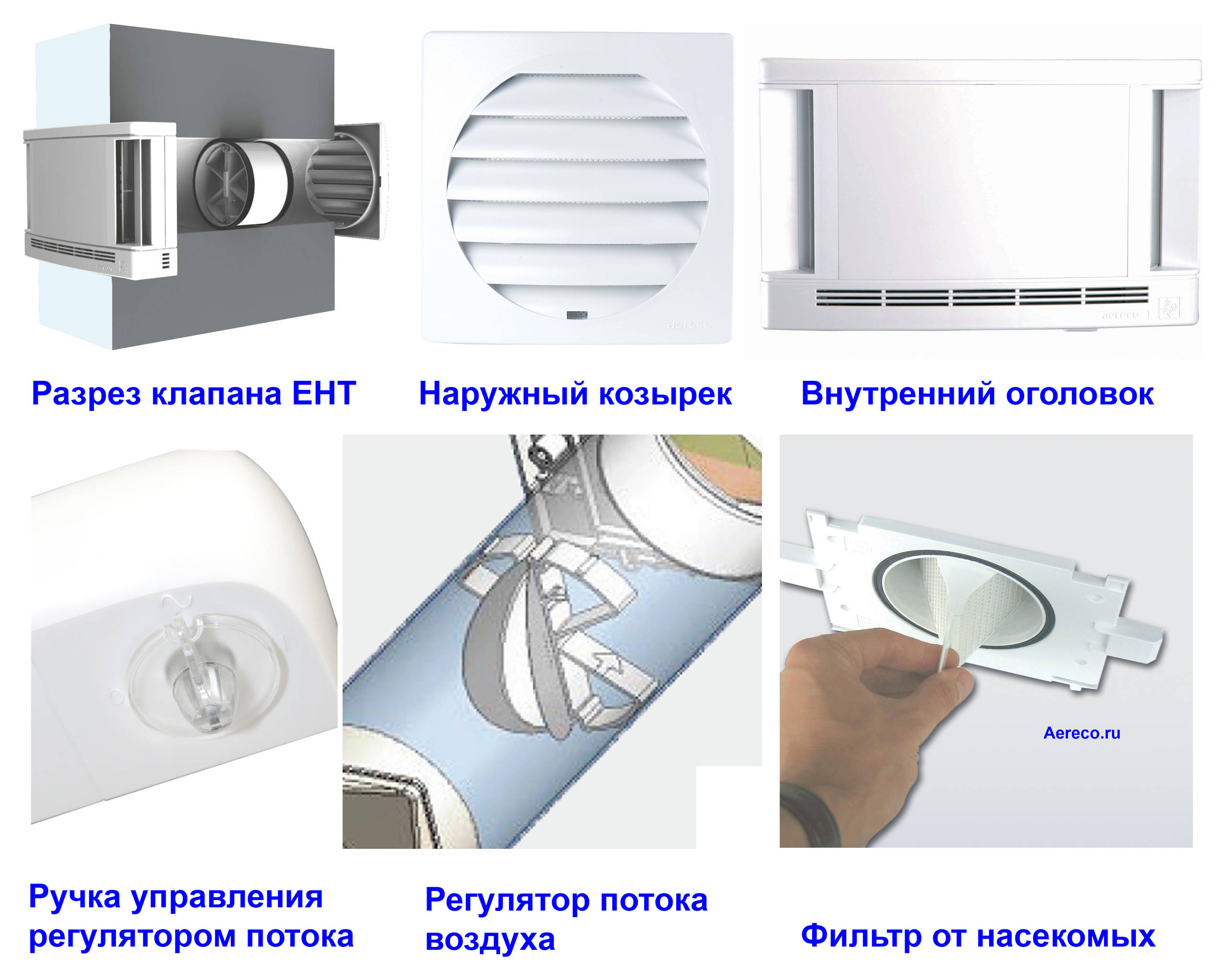

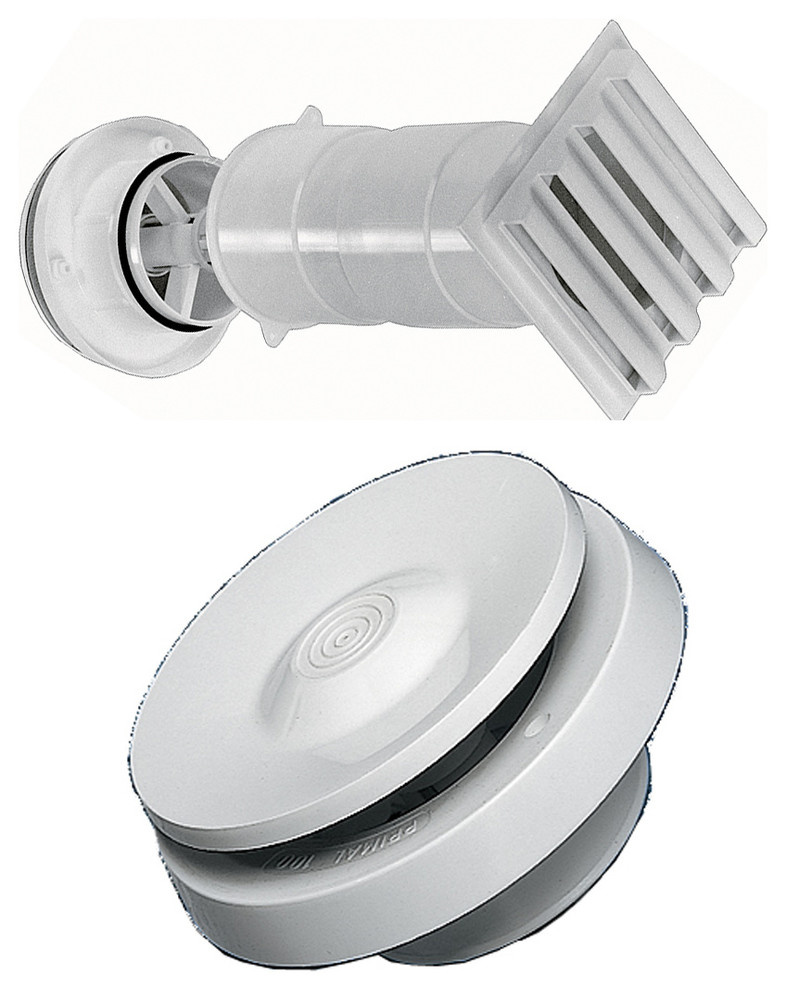

В зависимости от конструкции клапана управление притоком воздуха (диапазон от 20 до 200 куб.м/ч) может осуществляться как вручную (с помощью ручки, шнура, «тарелки» оголовка), так и автоматически. Например, SYSTEMAIR оснащает оголовок клапана VTK автоматикой, регулирующей количество приточного воздуха в зависимости от температуры на улице (работает в диапазоне от -5 до +10°С). При этом у потребителя остается возможность и управления вручную.

Другие виды приточной вентиляции Заставить функционировать систему естественной вентиляции порой очень непросто, а в некоторых случаях и невозможно. Облегчить решение проблемы призваны вентиляционные устройства типа «два в одном», позволяющие организовать как принудительный приток, так и удаление воздуха в отдельном жилом помещении. Чтобы уменьшить теплопотери, связанные с работой таких устройств, а в зимнее время и вовсе предотвратить выстуживан ие помещения , производители снабжают их рекупера торами тепла , а некоторые даже системами подогрева поступающего воздуха. И мы обязательно расскажем о таких устройствах в одной из следующих статей нашей серии. ЧИТАЙТЕ ТАКЖЕ… Есть чем дышать: Как устроить вентиляцию дома СТАТЬИ ПО ТЕМЕ… Ремонт : Стены | Потолки | Полы | Материалы и конструкции | Обои | Краски и штукатурка | Напольные покрытия | Плитка и мозаика | Окна и двери | Лестницы | Камины
