В апреле этого года я побывал в Швейцарии в качестве архитектора. Нужно было произвести обмеры швейцарского дома-шале XVIII века постройки для его последующей реконструкции. Пожив немного в швейцарской деревеньке из десяти домов, я неожиданно понял нечто интересное: традиционные швейцарские шале очень близки к деревянной архитектуре русского Севера. И многие приемы их устройства вполне применимы для нашей реальности.
Теория: как устроена изба
Когда я учился на архитектурном факультете, у нас была в программе история русской архитектуры. Там нам подробно объясняли про типы планировочной структуры русских домов.
Личный опыт: Реконструкция шале в Швейцарии
Приемы, которые можно перенять при возведении собственного бревенчатого дома — в России
Константин Ермаков
10 сент. 2018
Обновлено 13 сент. 2018
Люблю стильную, настоящую архитектуру. В каком стиле - все равно! Родился в 1967 году в Ленинграде. Учился в физико-математической школе № 344. В феврале 1993 года получил диплом архитектора в Ленинградском инженерно-строительном институте. Работал в мастерской академика архитектуры Тимофея Петровича Садовского, фирме Альменда и других организациях. В 2003 году основал собственное архитектурное бюро, специализирующееся на проектировании загородного жилья. Автор более 100 архитектурных проектов.
Согласно этой классификации различают:
1. Четырёхстенок или пятистенок (по количеству стен).
2. Брус, глаголь или кошель (по расположению хозяйственной пристройки).

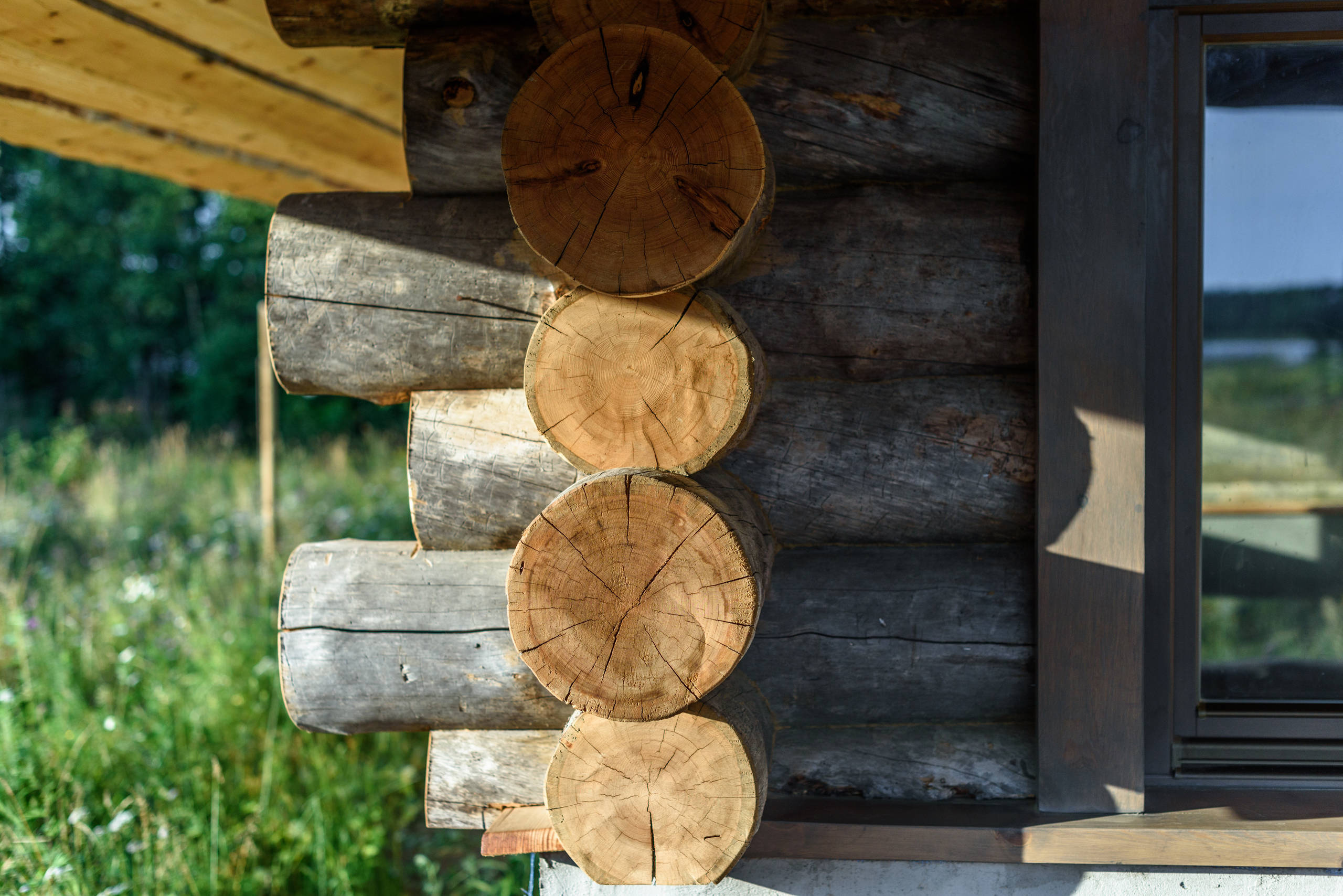

3. Способ рубки — «в обло» (когда бревна выходят за границы угла, как показано на фото выше) или «в лапу», то есть со стесанным краем. Понятно, что есть и другие варианты, но эти основные.
Неотапливаемая часть дома называется сени, отапливаемая — изба (здесь располагали печь). На севере в домах еще устраивали подклет — подвальный этаж, который защищал жилую часть от холода и где устраивался погреб.
1. Четырёхстенок или пятистенок (по количеству стен).
2. Брус, глаголь или кошель (по расположению хозяйственной пристройки).
3. Способ рубки — «в обло» (когда бревна выходят за границы угла, как показано на фото выше) или «в лапу», то есть со стесанным краем. Понятно, что есть и другие варианты, но эти основные.
Неотапливаемая часть дома называется сени, отапливаемая — изба (здесь располагали печь). На севере в домах еще устраивали подклет — подвальный этаж, который защищал жилую часть от холода и где устраивался погреб.

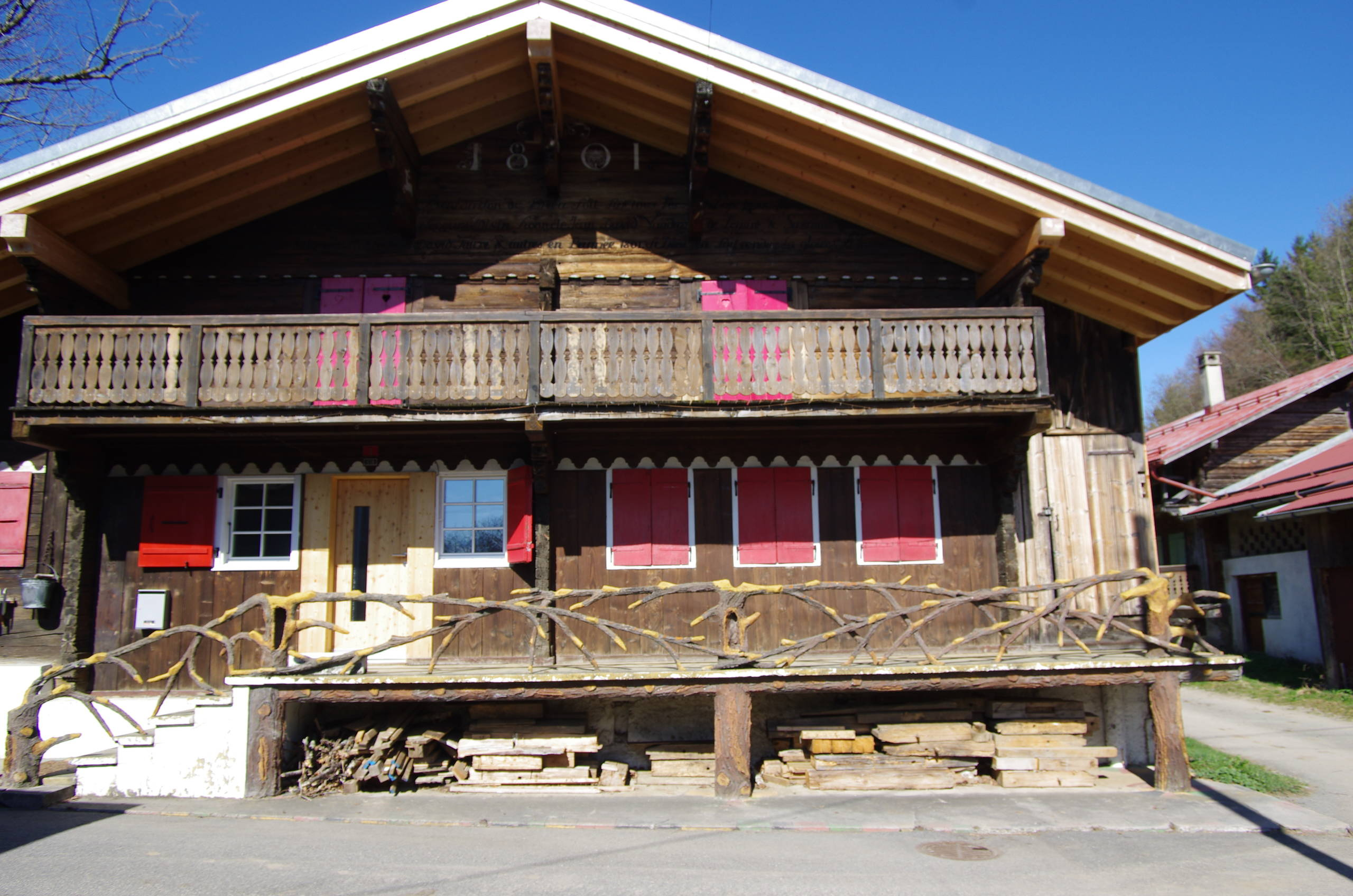

Швейцарское шале (на фото выше), если рассматривать его с точки зрения архитектуры русского Севера, оказалось типичным пятистенком, срубленным в обло (с остатком) и установленном на каменном подклете. Хозяйственная его пристройка скомпонована по типу «бруса» (когда пристройка располагается в одну линию с домом).
Отличие составляют разве что элементы резного декора и то, что вместо бревна применялся брус. Но и в швейцарском шале встречается такой элемент как «полотенце» или резная доска, закрывающая торцы кровельных прогонов — слег. Да и на Руси, случалось, применяли брус. Чем дальше на запад, тем чаще применяли.
ПО ТЕМЕ…
Архитектура: Шале как тип здания
Отличие составляют разве что элементы резного декора и то, что вместо бревна применялся брус. Но и в швейцарском шале встречается такой элемент как «полотенце» или резная доска, закрывающая торцы кровельных прогонов — слег. Да и на Руси, случалось, применяли брус. Чем дальше на запад, тем чаще применяли.
ПО ТЕМЕ…
Архитектура: Шале как тип здания
Не совсем понятно, каким образом столь удаленные друг от друга постройки могут иметь так много общего. Возможно, они восходят к какому-то древнему архетипу домов, не сохранившемуся в большей части Европы из-за оскудения её лесами в XV–XVI веках? Именно тогда состоялся переход к фахверковому (каркасному) строительству. А может быть, причина в том, что север России и Альпы похожи друг на друга суровой зимой и обилием снега, вот и сложилась в результате подобная до мелочей архитектура? Сложно сказать точно.
В любом случае понятно, что особенности этих построек формировались в течение очень продолжительного времени и вобрали в себя весь вековой опыт народного (склонного к предельной рациональности) строительства. Не зря же архитектурные приемы повторяются?
В любом случае понятно, что особенности этих построек формировались в течение очень продолжительного времени и вобрали в себя весь вековой опыт народного (склонного к предельной рациональности) строительства. Не зря же архитектурные приемы повторяются?
Подумалось: «а можно ли извлечь из этого опыта что-то полезное для современного застройщика?»
Крыша — 23,5 градуса
Крыша с достаточно пологим уклоном применялась как в швейцарских домах, так и на русском севере. В том шале, которое я исследовал, уклон крыши составлял 23,5 градуса. Выяснилось, что это исторически зафиксированный уклон. Он делается специально, чтобы снег лежал на крыше. Ведь снег — неплохой теплоизолятор.
В местном регламенте застройки до сих пор указано: уклон крыши составляет от 40 до 50% или от 21,8° до 26,57°.

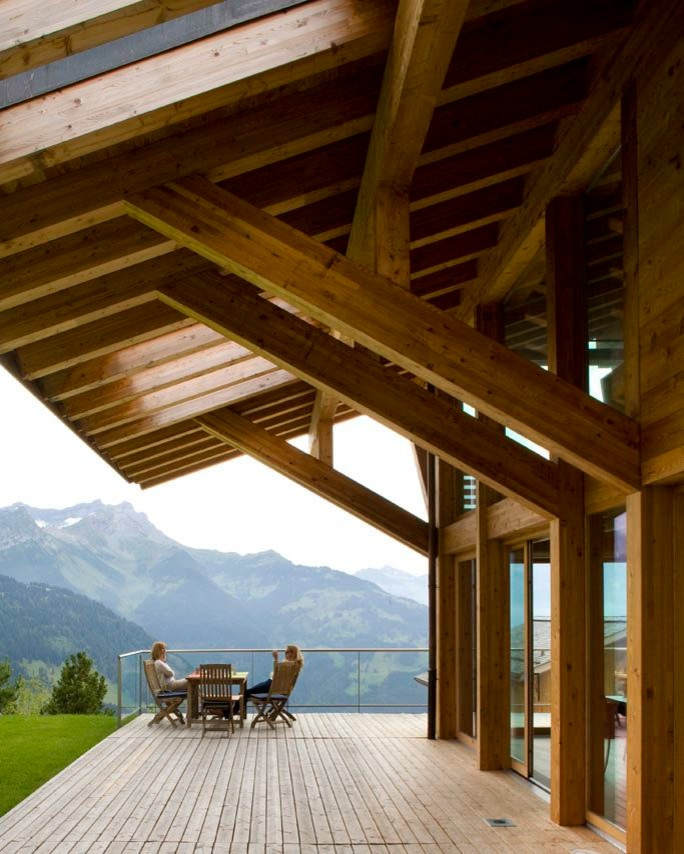

Кстати: Большие свесы крыши (1,2–1,3 метра) хорошо защищают стены от осадков. Что, несомненно, помогло исследуемому шале сохраниться в отличном виде более двухсот лет. В примере на фото выносы даже больше «исторических», что довольно типично для шале.
Крыша — 23,5 градуса
Крыша с достаточно пологим уклоном применялась как в швейцарских домах, так и на русском севере. В том шале, которое я исследовал, уклон крыши составлял 23,5 градуса. Выяснилось, что это исторически зафиксированный уклон. Он делается специально, чтобы снег лежал на крыше. Ведь снег — неплохой теплоизолятор.
В местном регламенте застройки до сих пор указано: уклон крыши составляет от 40 до 50% или от 21,8° до 26,57°.
Кстати: Большие свесы крыши (1,2–1,3 метра) хорошо защищают стены от осадков. Что, несомненно, помогло исследуемому шале сохраниться в отличном виде более двухсот лет. В примере на фото выносы даже больше «исторических», что довольно типично для шале.

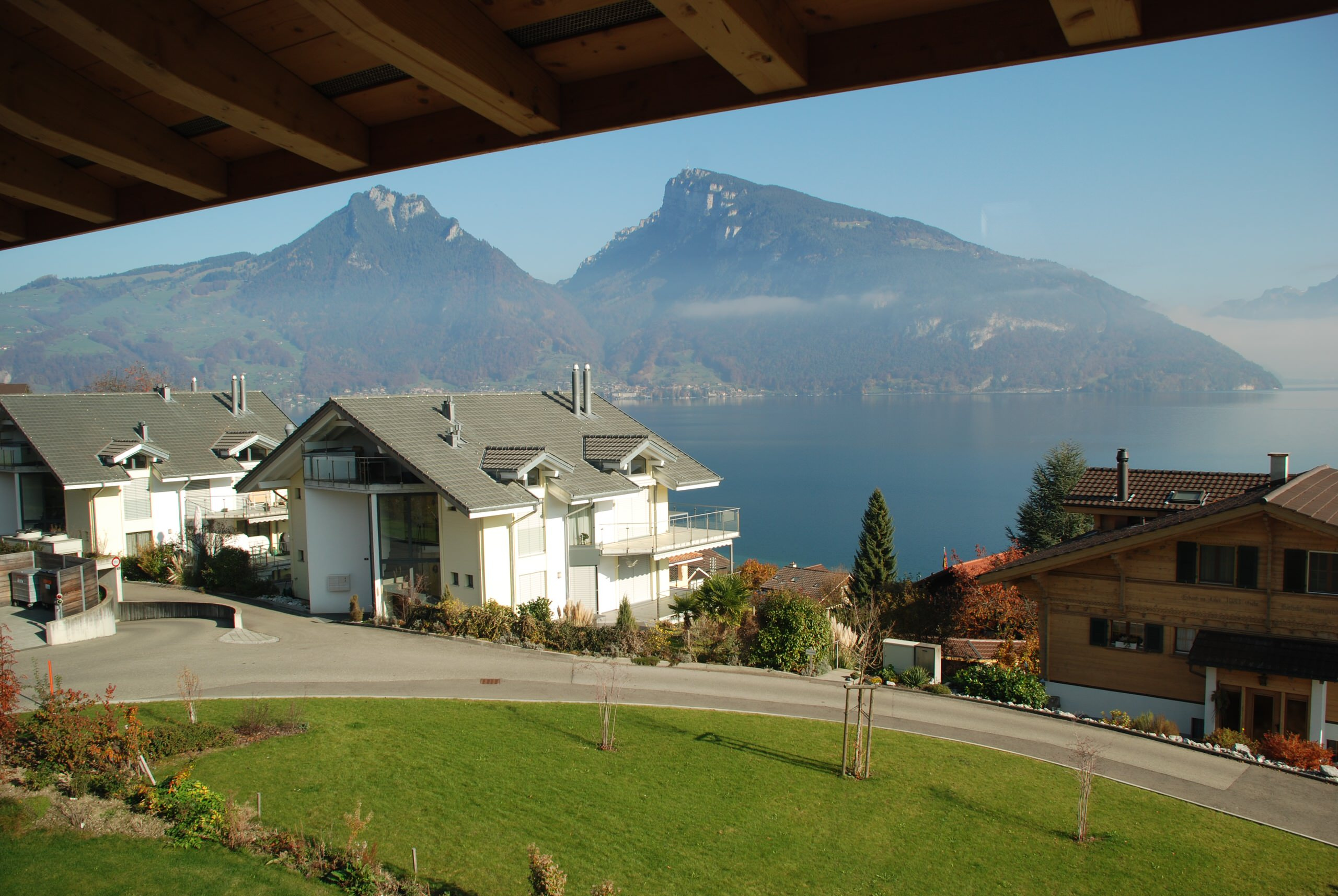

На фото: сравните скос крыши шале (слева) и традиционного дома современной постройки. Заметно, насколько более покатая она у шале
Подвал — обязательно

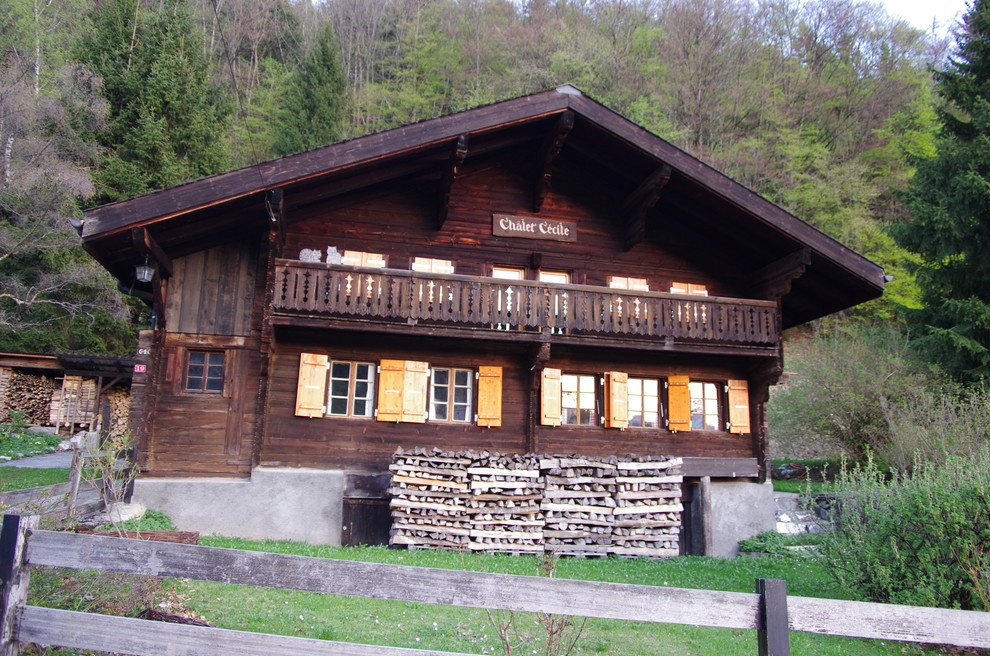

Жилая часть шале близка к квадрату. И если вы внимательно посмотрите на фото, то можете заметить: высота этажей совсем небольшая. Это обеспечивает оптимальный расход материала для строительства и отопления дома.
Подклет (подвал) — обязательная часть швейцарского шале. Подвалы здесь использовали как защитную «подушку» вкупе со снегам на крыше — жилая часть оказывалась более теплой. А еще подклет предохранял постройку от сырости.
Окна — на запад

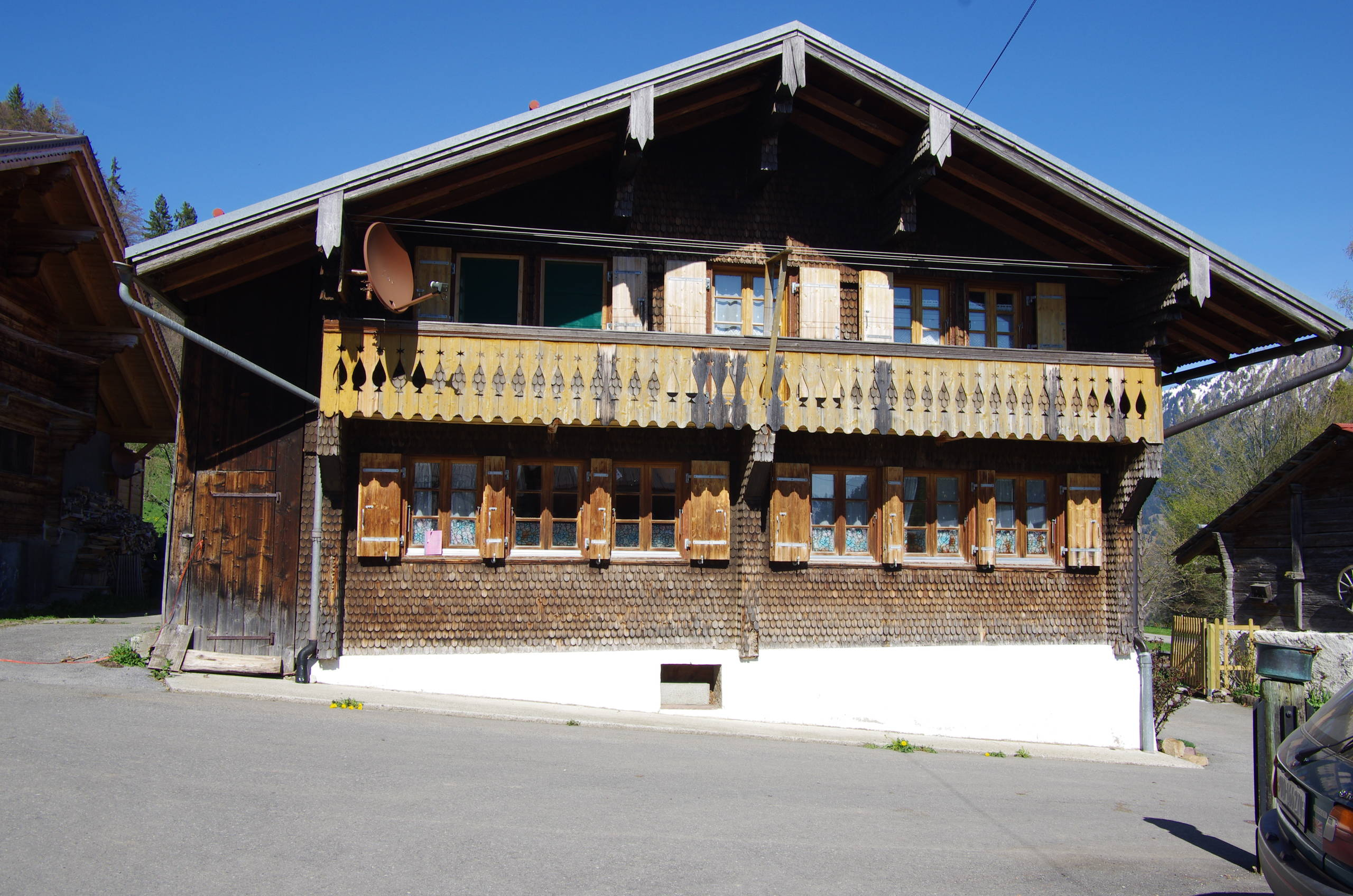

Рассмотрите фото выше: окна имеют довольно скромный размер (помним про зимы и теплопотерю). Но больше меня удивило, что почти все окна в «моем» старинном шале были ориентированы на запад. Это позволяет низкому западному солнцу дополнительно обогревать дом.
Жилая часть шале близка к квадрату. И если вы внимательно посмотрите на фото, то можете заметить: высота этажей совсем небольшая. Это обеспечивает оптимальный расход материала для строительства и отопления дома.
Подклет (подвал) — обязательная часть швейцарского шале. Подвалы здесь использовали как защитную «подушку» вкупе со снегам на крыше — жилая часть оказывалась более теплой. А еще подклет предохранял постройку от сырости.
Окна — на запад
Рассмотрите фото выше: окна имеют довольно скромный размер (помним про зимы и теплопотерю). Но больше меня удивило, что почти все окна в «моем» старинном шале были ориентированы на запад. Это позволяет низкому западному солнцу дополнительно обогревать дом.
Факт: Для будущего строительства старались выбрать более-менее ровный участок. Несмотря на то, что дело происходило в горной местности с крутым рельефом (высота 1100 метров над уровнем моря), на месте расположения шале я обнаружил перепад не более метра. При этом северная сторона подклета почти полностью заглублена в грунт. Это говорит о целенаправленной экономии строителей на земляных работах и фундаменте. А также о стремлении максимально сохранять тепло.
Расположенная позади дома хозяйственная постройка (в прошлом, видимо, это был хлев) была утеплена и переделана под жилые помещения. Все это свидетельствует о стремлении к компактной компоновке и возможности последующего модульного развития. В русской архитектуре так же: при необходимости к основному дому пристраивались дополнительные объемы или менялось функциональное назначение уже существующих помещений.
Расположенная позади дома хозяйственная постройка (в прошлом, видимо, это был хлев) была утеплена и переделана под жилые помещения. Все это свидетельствует о стремлении к компактной компоновке и возможности последующего модульного развития. В русской архитектуре так же: при необходимости к основному дому пристраивались дополнительные объемы или менялось функциональное назначение уже существующих помещений.
Паяльная лампа — вместо пропиток
В заключение хотелось бы рассказать, как в Швейцарии защищают дерево от гниения: его обжигают паяльной лампой. Да ведь это кустарный аналог современной и дорогой термодревесины! В результате дерево приобретает красивый коричневый оттенок и сохраняется гораздо дольше без всяких антисептиков.
В заключение хотелось бы рассказать, как в Швейцарии защищают дерево от гниения: его обжигают паяльной лампой. Да ведь это кустарный аналог современной и дорогой термодревесины! В результате дерево приобретает красивый коричневый оттенок и сохраняется гораздо дольше без всяких антисептиков.
Какие практические выводы можно сделать из приведенного исторического опыта?
1. Тщательный выбор места строительства на участке — минимизация земляных работ.
2. Компактное объемно-планировочное решение — сбережение материалов.
3. Двухскатная крыша без лишних выступов — простота исполнения, отсутствие протечек.
4. Защита фасадов большими свесами крыши — сокращение ремонта в будущем.
5. Возможность пристройки новых объемов — уменьшение возможных затрат на реконструкцию.
6. Нужно активнее использовать приемы, которые позволяют накапливать и сохранять тепловую энергию (пологий уклон крыши, позволяющий удерживать снег; ориентация окон на запад).
ПО ТЕМЕ…
Личный опыт: Жизнь в Швейцарии — квартира, быт и условия жизни
1. Тщательный выбор места строительства на участке — минимизация земляных работ.
2. Компактное объемно-планировочное решение — сбережение материалов.
3. Двухскатная крыша без лишних выступов — простота исполнения, отсутствие протечек.
4. Защита фасадов большими свесами крыши — сокращение ремонта в будущем.
5. Возможность пристройки новых объемов — уменьшение возможных затрат на реконструкцию.
6. Нужно активнее использовать приемы, которые позволяют накапливать и сохранять тепловую энергию (пологий уклон крыши, позволяющий удерживать снег; ориентация окон на запад).
ПО ТЕМЕ…
Личный опыт: Жизнь в Швейцарии — квартира, быт и условия жизни
Комментарии 10

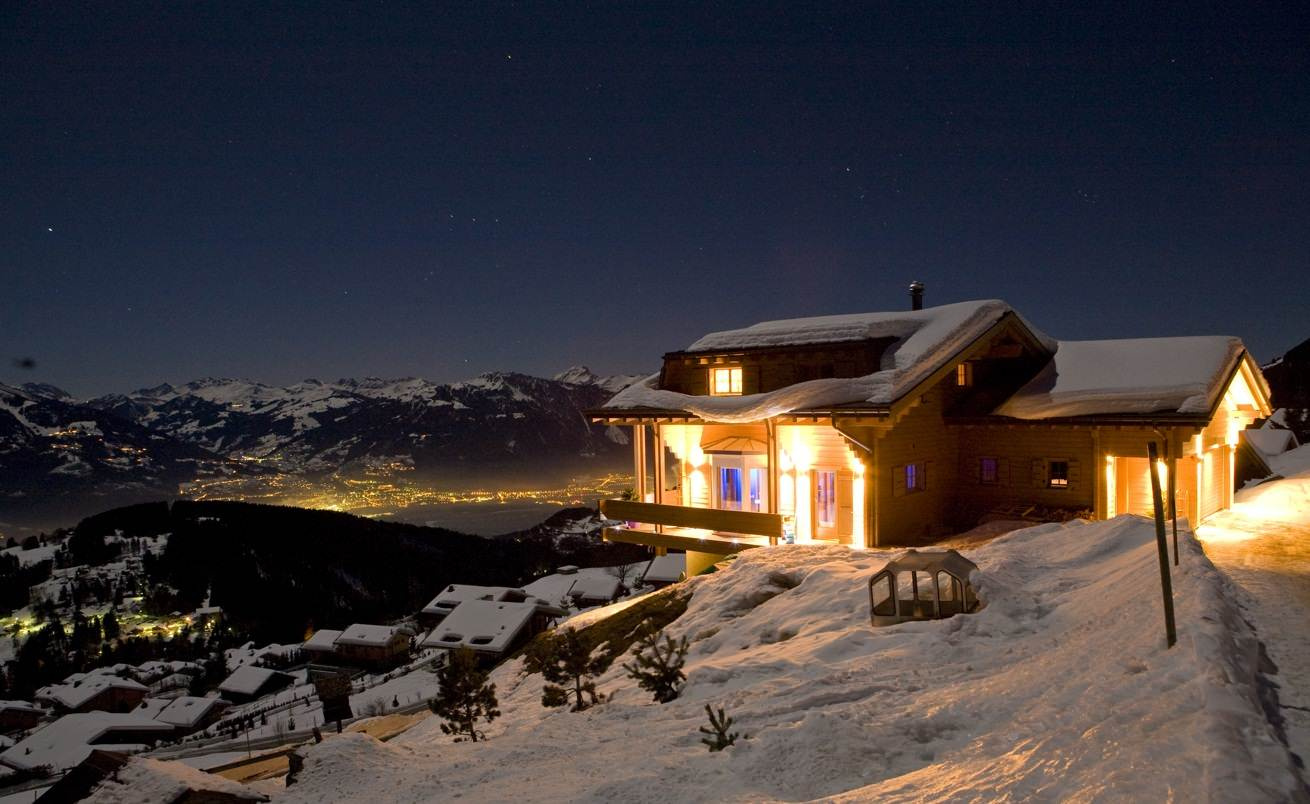

Отчего же не бывает. В горах до -15. В той местности о которой идет речь в феврале была именно такая температура, холоднее чем в СПб. А в конце апреля еще вот такие кучи снега лежат.{{attachment:4192000}}
