Многофункциональный концертно-развлекательный центр в г. Перми

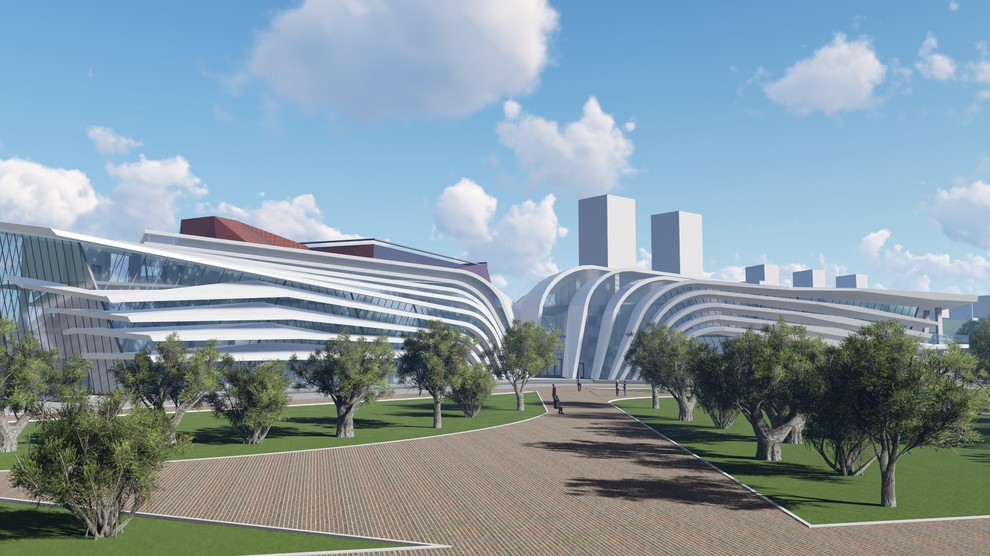

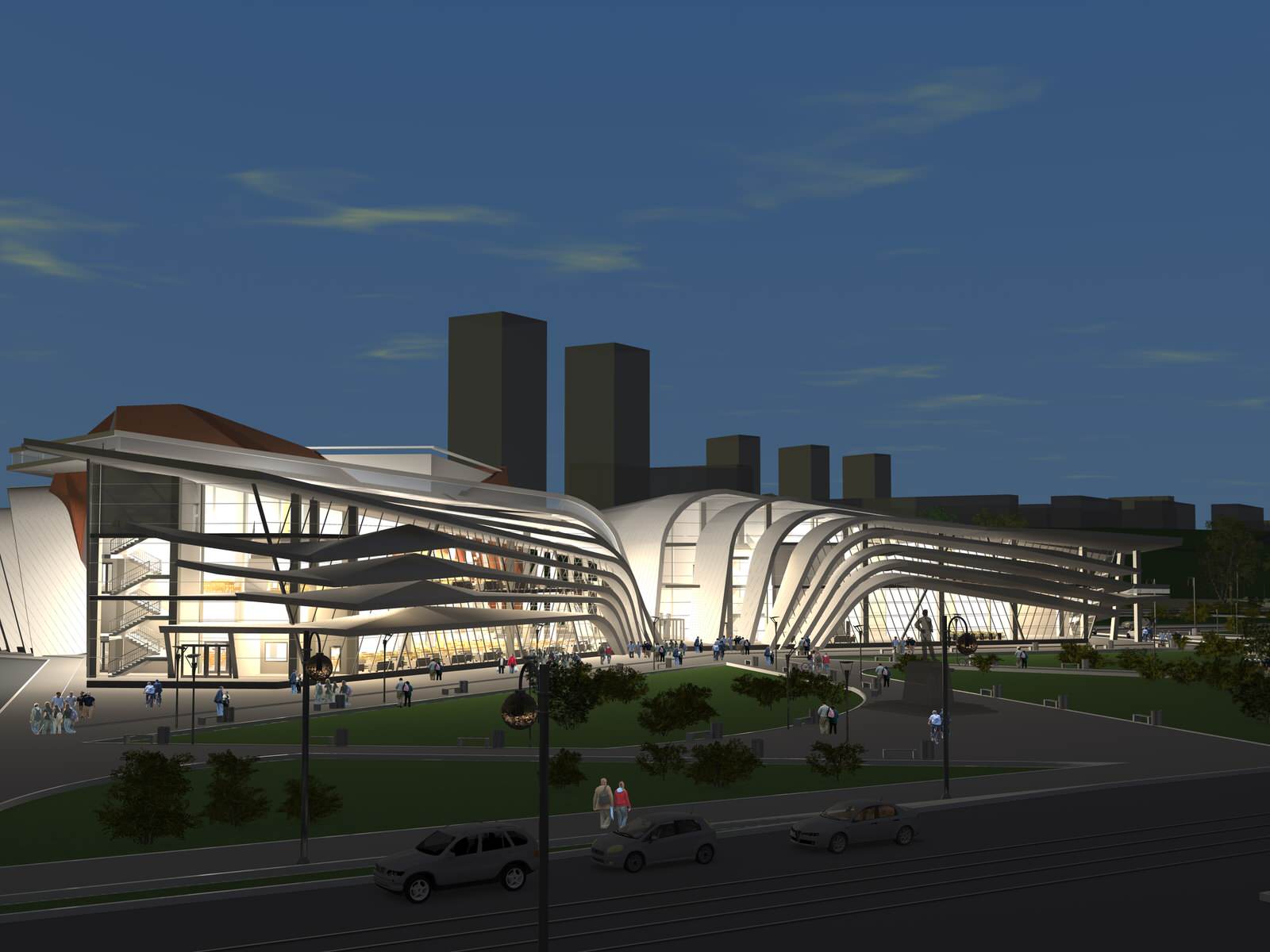

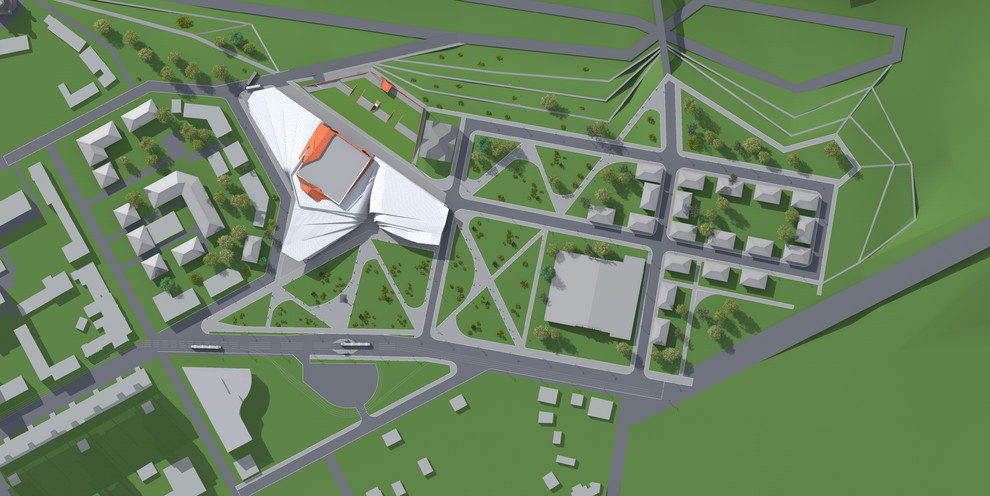

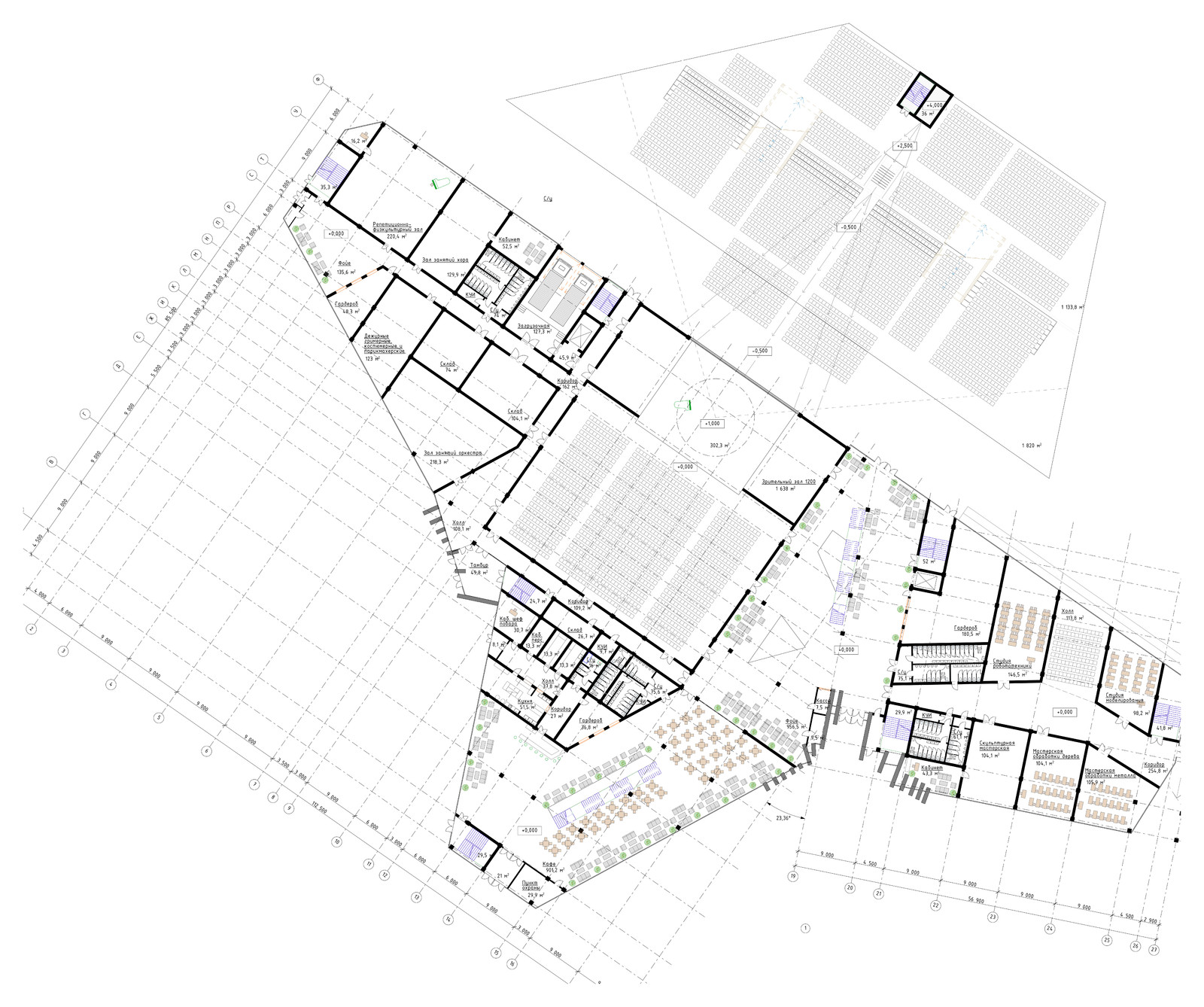

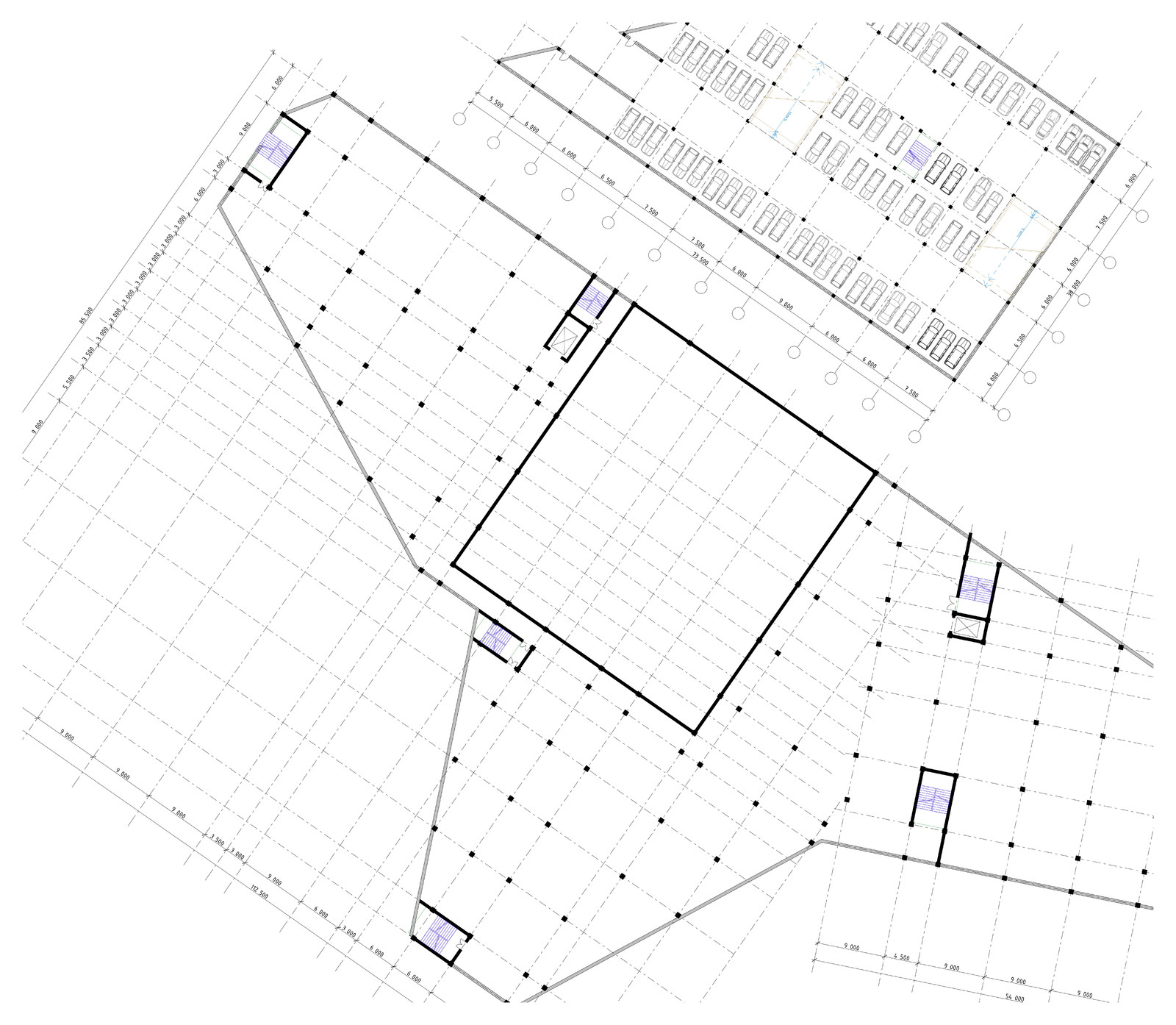

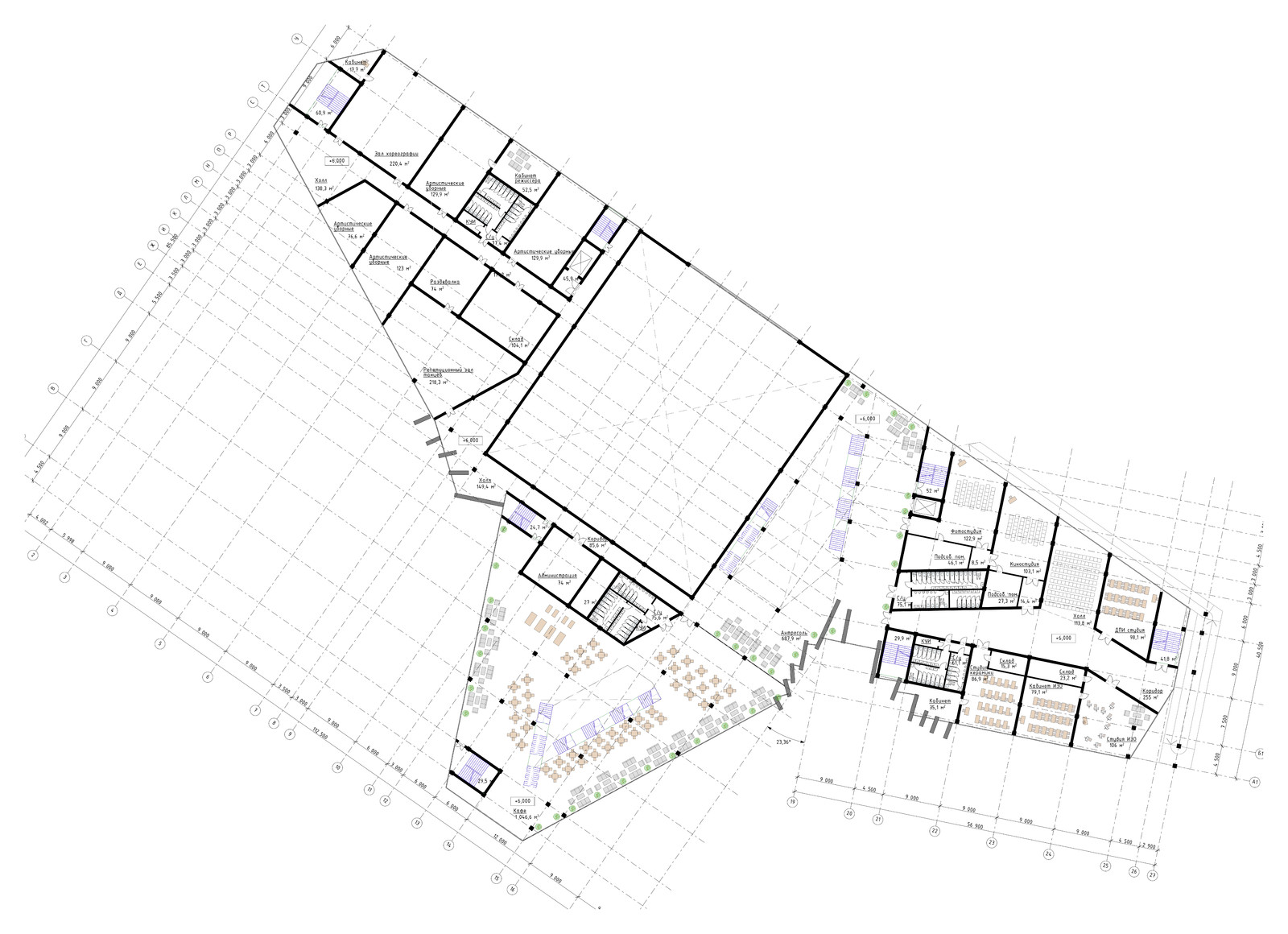

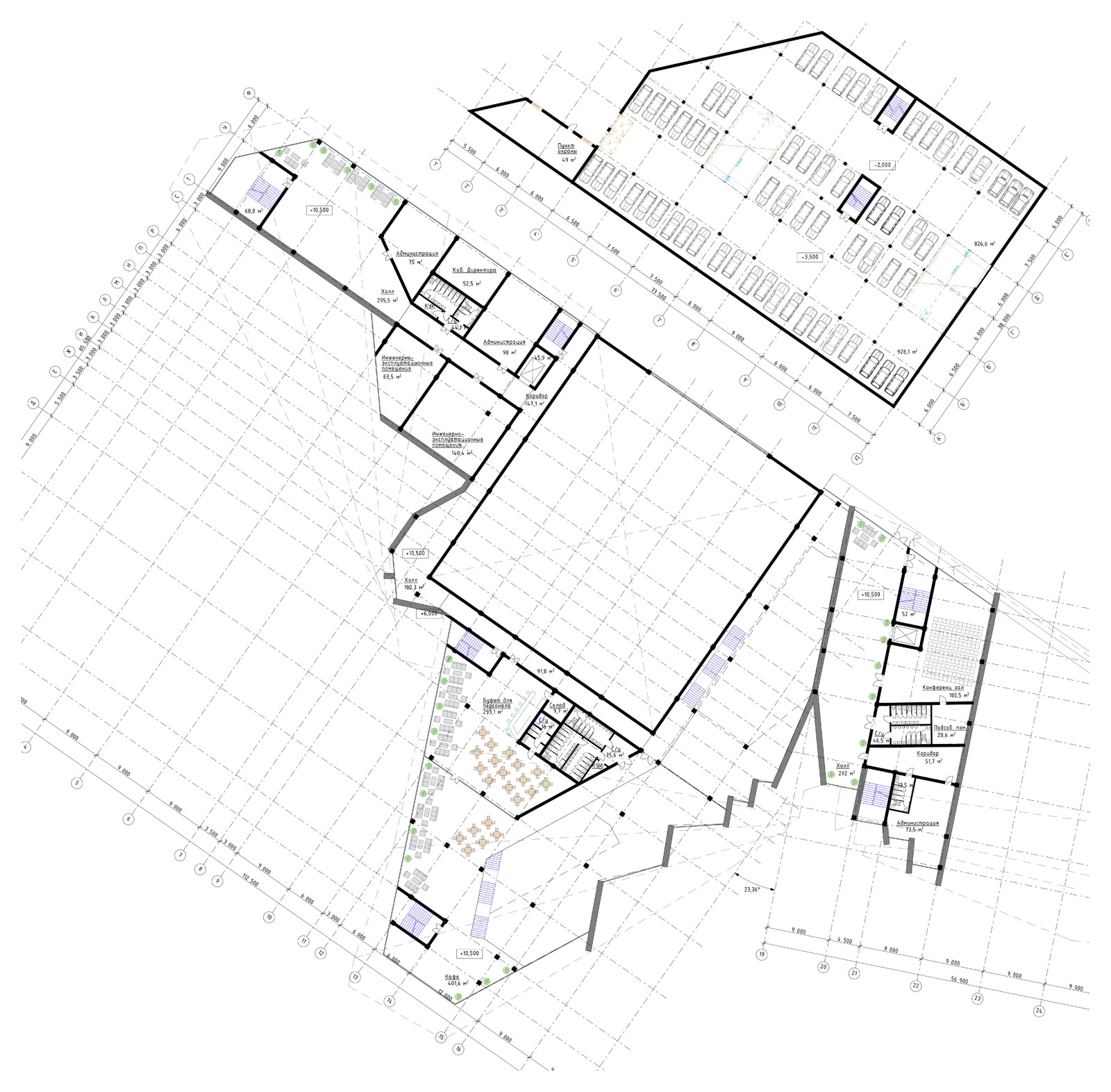

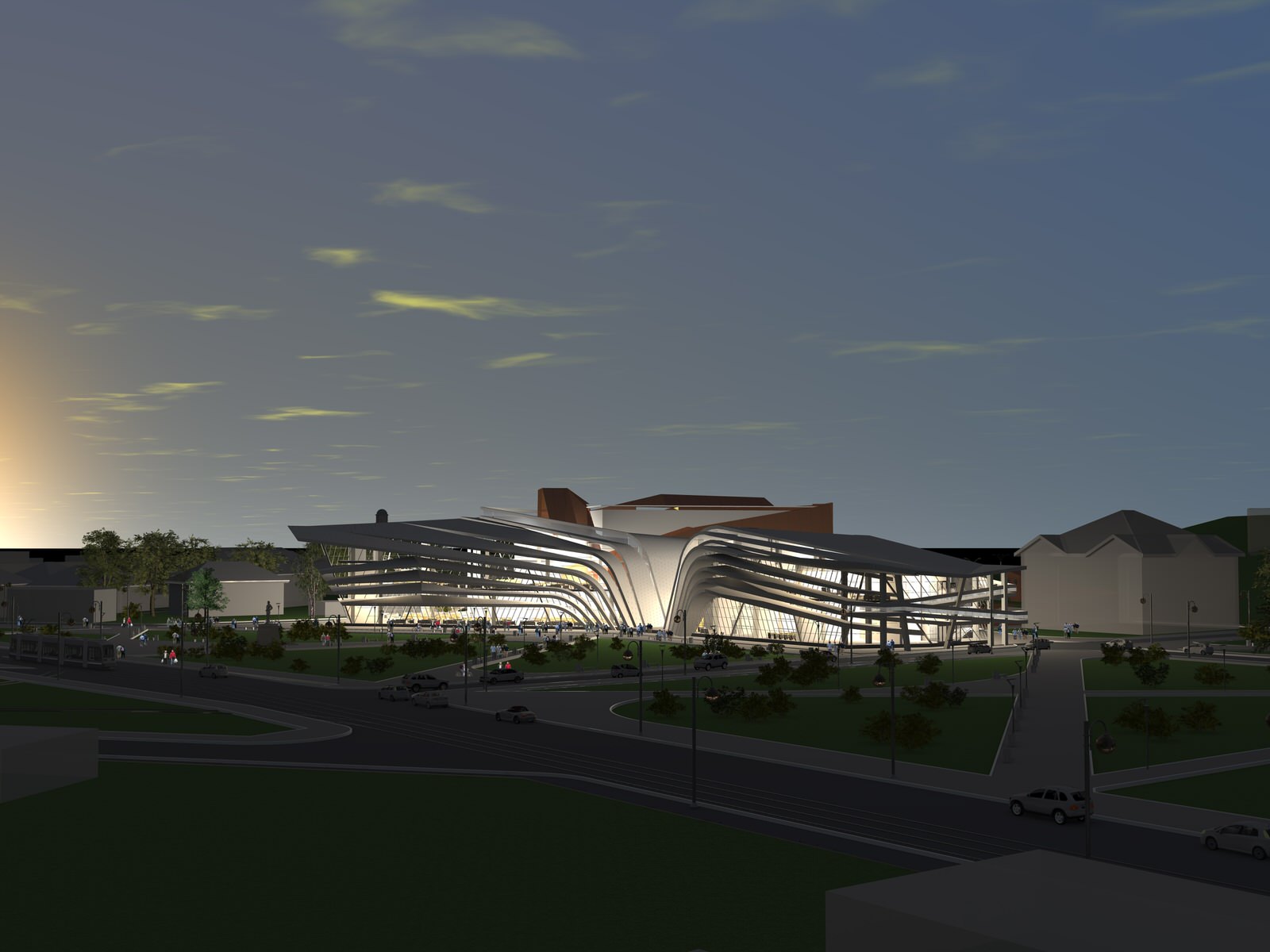

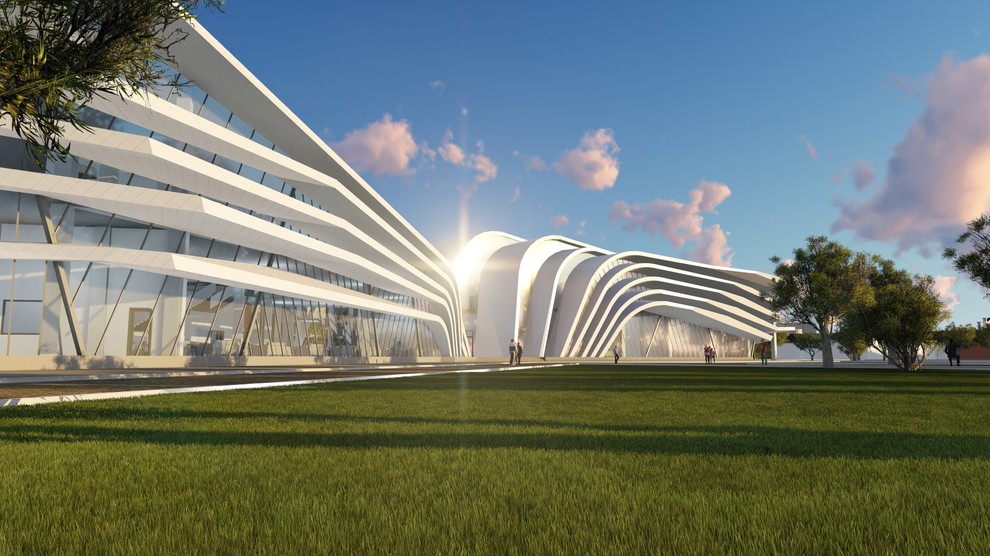

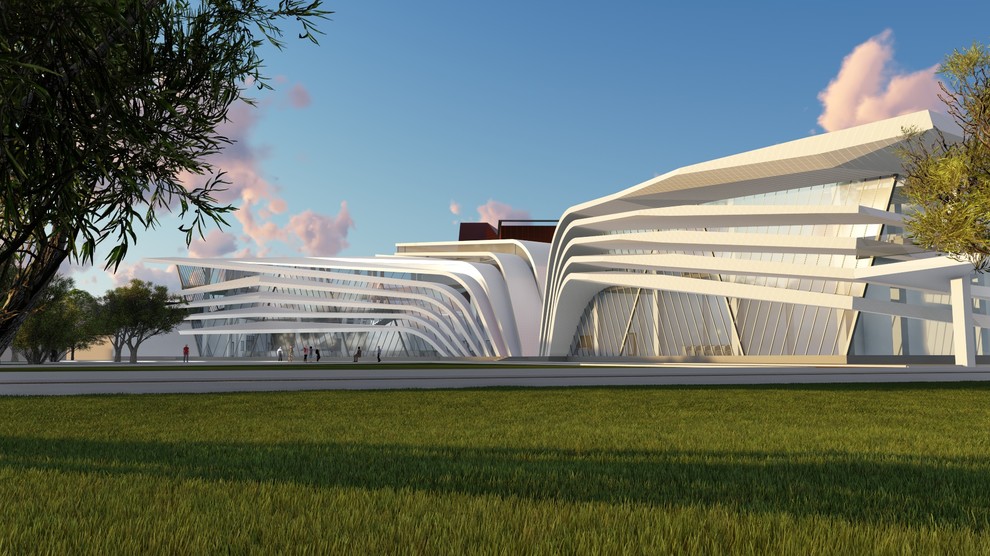

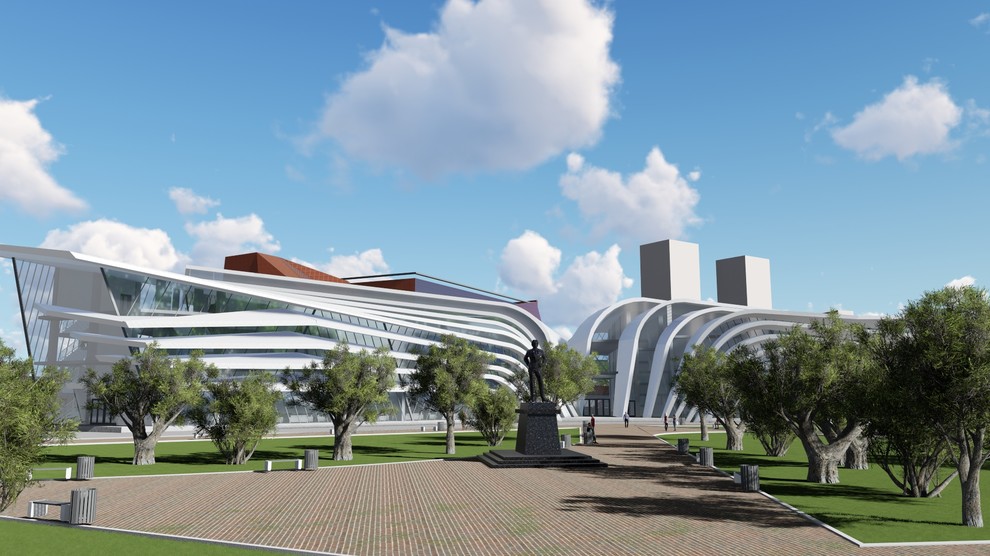

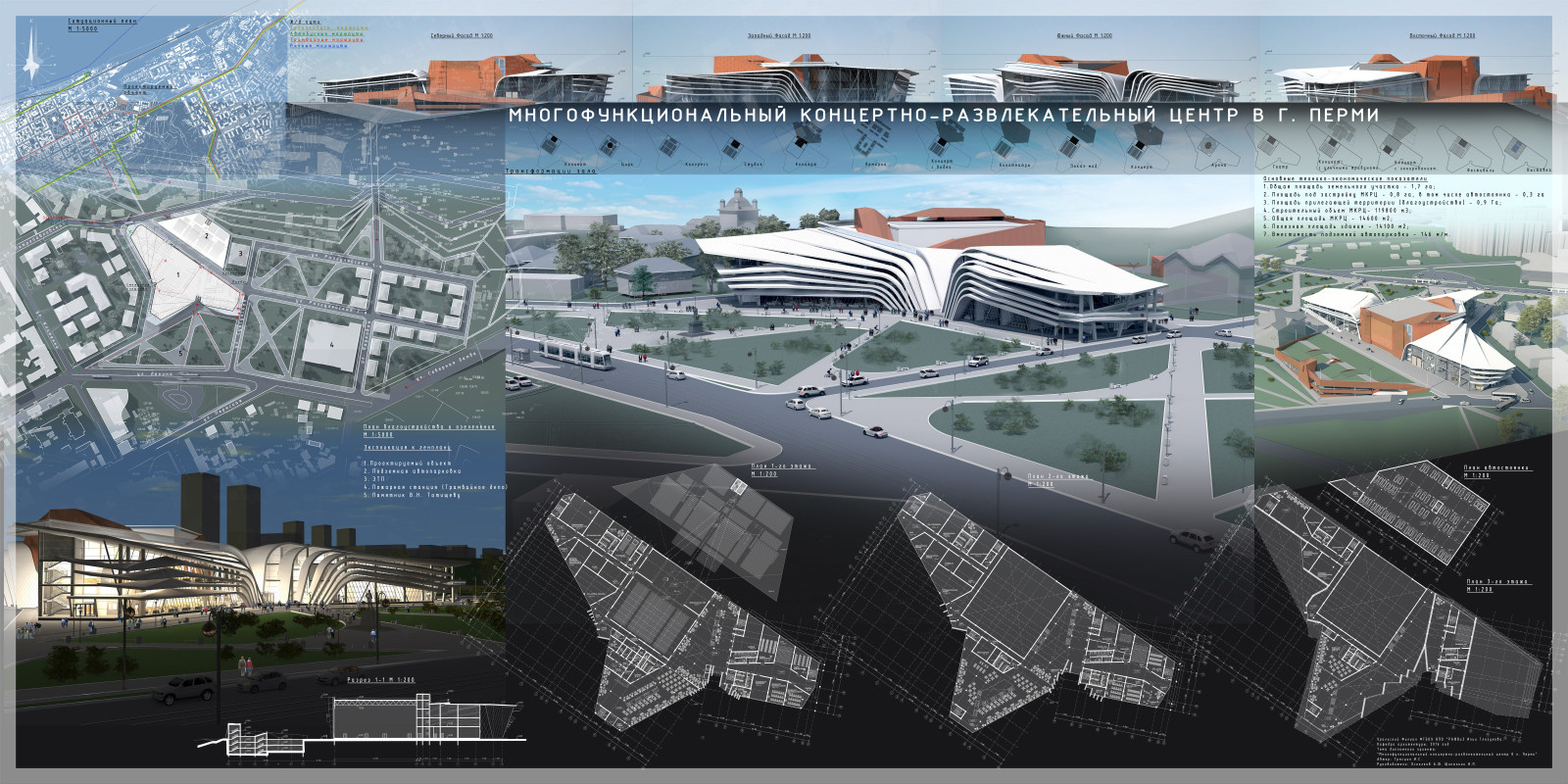

Дипломный проект на 2016 г. . . Основные технико-экономические показатели . . 1. Общая площадь земельного участка – 1,7 га; . 2. Площадь под застройку МКРЦ – 0,8 га, в том числе автостоянка – 0,3 га . 3. Площадь прилегающей территории (благоустройство) – 0,9 Га; . 4. Строительный объем МКРЦ– 119800 м3; . 5. Общая площадь МКРЦ – 14600 м2; . 6. Полезная площадь здания – 14100 м2; . 7. Вместимость подземной автопарковки – 146 м/м. . 8. Стоимость проектных работ всего - 23194,54 тыс.руб., в том числе: . - многофункциональный концертный зал - 13432,27 тыс.руб.; . - досуговый центр - 6378,82 тыс.руб.; . - кафе - 3383,5 тыс.руб. . . Технико-экономическое обоснование . . Предполагаемая реализация ведется на земельном участке, общей площадью 17900 кв. м., расположенном по адресу: г. Пермь, м-н Разгуляй. Здание представляет собой с многофункциональный центр с трансформируемым залом на 1200 мест, кафе на 700 посетителей, досуговый центр на 700 посетителей и административной части. . Исторический центр города (м-н Разгуляй) на сегодня находится в ветхом, запущенном состоянии, что акцентирует на себя внимание, благодаря чему подчеркивается культурная ценность этого места. . Культура - это стержень цивилизации. Так, во все времена в населенных пунктах первое место занимал центр культуры, воплощенный в таких зданиях как:, дома культуры, клубы, библиотеки и т.п. . По мере роста культурного потенциала, повышения уровня урбанизации населенных мест, дифференциации культурного спроса населения и становления самоорганизующихся коллективов исходная сеть культурных центров должна пополняться и вытесняться более специализированными. Но такая тенденция, в современном строительстве, приводит к рас сосредоточенности их расположения в зданиях, труднодоступных, не предназначенных для этого. . Уровни развития регионов составляют обобщенную и изменяющуюся во времени картину. Направление повышения социально-экономического потенциала регионов определяет общую тенденцию развития клубной типологии в сторону ее обогащения и дифференциации. . В Перми расположено много культурных центров, таких как: . • Пермский академический театр оперы и балета им. Чайковского . • Пермский государственный цирк . • Филармония: Органный зал . • Пермский академический Театр-театр . • Пермский городской дворец культуры им. А.Г. Солдатова . • Большой зал филармонии (КДЦ) . • ДК культуры ВОС . • ДК молодежи . • Детский ДК им. С.М. Кирова . • ДК спорта «Орлёнок» . • ДК «Металлист» . • ДК им. И.И. Ленина . • ДК им. Ю.А. Гагарина . • ДК М.И. Калинина . • Дом офицеров Пермского гарнизона . • Краевой дом народного творчества . Их назначение и расположение говорит о том, что специализированные залы не рентабельны, со временем меняется их использование, тем самым возникает потребность в многофункциальности их использования. . Расположение различных досуговых, культурно-просветительских центров должно быть решено комплексно, в одном здании, приспособленном для этого, а также, учитывая изменения рода деятельности населения трансформируемым и универсальным. . МКРЦ выполняет функцию современного дома культуры в городском масштабе, совмещая в себе концертную, развлекательную, досуговую, просветительскую сферы. В них входят: . • Многофункциональный трансформируемый зал на 1200 зрителей при закрытом типе и 3000 зрителей открытом типе. . • Административные и артистические помещения . • Досуговый центр на 700 посетителей (художественные, музыкальные, фото- кино- студии) . • Кафе на 700 посетителей . • Многоуровневая подземная отдельная автостоянка на 146 м/м. . • Смотровая площадка с местами отдыха на крыше . МКРЦ можно рассматривать как клуб общего профиля. . Клубы общего профиля на периферии клубной сети (городские жилые районы, средние и малые города вблизи областного центра и т. д.) - это здания, совмещающие зрелищную часть (зрительный зал, фойе) и клубную часть (помещения для отдыха и развлечений, лекционно-информационные и студийно-кружковые помещения). Чем выше культурная активность населения и экономический потенциал населенного места, тем выше необходимая доля клубной части в общей вместимости клуба и ниже доля зрелищной части. . . . Градостроительное решение. . . Предполагаемая реализация ведется на земельном участке, общей площадью 17900 кв. м., расположенном по адресу: г. Пермь, м-н Разгуляй. Здание представляет собой с многофункциональный центр с трансформируемым залом на 1200 мест, кафе на 700 посетителей, досуговый центр на 700 посетителей и административной части. . . Исторический центр города (м-н Разгуляй) на сегодня находится в ветхом, запущенном состоянии, что акцентирует на себя внимание, благодаря чему подчеркивается культурная ценность этого места. . Улица Ленина - одна из главных исторических улиц Перми. Улица, которая создает лицо города, здесь происходит вся культурная жизнь. Проходящая через центр города, соединяя ж/д вокзал Пермь II, Эспланаду, Пермский Академический театр - Театр, здание Администрации Пермского края и здание администрации Перми, множество Торговых и развлекательных центров, гостиницу "Урал", Театр оперы и балета им.Чайковского, и в конце проектируемый исторический центр "Первогород" в м-не Разгуляй в один масштабный социально значимый участок, как для жителей города, так и для туристов. Высокая транспортная доступность, остановки общественного транспорта, удобный подъезд на личном транспорте или даже пешком можно дойти до места. Поэтому данный участок хорошо подходит для строительства еще одного "культурного объекта". . Главной чертой здания является «неповторимость, уникальность и художественная выразительность», что делает его составной частью «запоминающегося архитектурного ансамбля». . Проект гармонично вписан в городской контекст. Силуэт здания обладает уникальной музыкальной выразительностью и, благодаря художественности объемов. Благодаря своему расположению здание можно созерцать в пространстве почти со всех сторон. . . Объемно – планировочное решение. . . Здание многофункционального концертно-развлекательного центра (МКРЦ) в г. Перми по ул. Ленина, в микрорайоне Разгуляй представляет собой комплекс из большого универсального трансформируемого зала вместимостью 1200 мест, помещений для различного культурно-развлекательного и просветительского рода деятельности на 700 человек, кафе на 700 мест и административных помещений. Здание имеет 1-3 этажа выше уровня земли, смотровую площадку на крыше на отметке +19,500 и отдельную подземную 7 уровневую 3-хэтажую автопарковку на 146 машиномест. . Идея создания такой формы здания связана с книгой, на которой лежат формы медных и серебряных глыб. Главный фасад здания напоминает раскрытую для познания книгу, говорящую об с истории образования города. Связано это с приданием огромного значения городу во времена поиска мест полезных ископаемых. Так как край был богат богатсвом меди и серебра, по приказу Петра I в 1723 г в долине реки Егошиха был построен медеплавильный завод. . Форма здания выполнена в виде 3-х лепестков в плане, примыкающих к основному центральному объему. С каждой стороны есть входы. Главный вход в здание для посетителей расположен со стороны южного фасада (со стороны ул. Ленина). . Форма здания делится на части объемов, которые несут в себе функциональные зоны: . • Зрелищная . • Общепита и развлечений . • Досуговая . • Артистическая . Здание имеет смотровую площадку на отметке +19,500, к которой возможен доступ снаружи здания по пандусу с уклоном 6%. Также на пандус предусмотрены выходы с лестничных клеток и со 2-го и 3-го этажей досугового центра. . . Неподалеку от здания расположена автостоянка, вписанная в городской ландшафт. На крыше автостоянки могут располагаться зрители при проведении массовых мероприятий. Также предусмотрены площадка для выступления и кабина кинопроектора при летнем кинопоказе. При расстановке кресел вместимость - 3200 чел, стоя – 12 000 чел. . . Зрелищная зона . Главный этаж в МКРЦ - 1 этаж, фойе которого решено в единого многоярусного светлого пространства, которое зрительно объединено с кафе в единое целое, но разделено стеклянной перегородкой. Вход в зал осуществляется в основном с уровня 1-го этажа. На 2-м и 3-м этажах предусмотрены входы при различном типе трансформации зала. Северная стена зала открывающаяся, благодаря чему увеличивается мощность зала. . . Зона общепита и развлечений . В уровне первого этажа располагается кафе с залом на 200 человек, бар, кухонный блок которого еще обеспечивает буфеты на 2-м этаже и буфет для персонала и артистов на 3-м этаже, загрузочная и кладовые для хранения продуктов находятся в уровне первого этажа. Также 2-й этаж предусмотрен под использование различных видов развлечений. . . Досуговая зона . Вход в досуговую часть расположен на 1-м этаже со стороны главного фойе. Здесь на 1-м и 2-м этажах расположены различные творческие студии для детей и взрослых. На 3-м этаже расположена администрация и зал конференции. . . Артистическая зона . 1-й этаж в основном включает в себя залы для репетиций. Все эти помещения наделены приспособлениями для записи. На 2-м этаже: одиночные артистические уборные разных размеров для «звезд» и коллективные уборные для членов хора и оркестра. Сектор административных помещений и столовая для персонала расположены на 3-м этаже. . . Состав помещений: . На подземном этаже (-3,000): . • Техническое помещение (ИТП) . На 1-м этаже располагаются помещения (0,000): . Зрелищная и досуговая части: . • зрительный зал на 1200 мест . • фойе для посетителей досугового центра и концертного зала . • гардероб с помещениями для персонала . • кассы . • пост охраны . • санузлы для посетителей концертного зала . • санузлы для посетителей досугового центра . • санузлы для персонала досугового центра . • склады . • КУИ . • студия робототехники . • скульптурная мастерская . • мастерская обработки дерева . • мастерская обработки металла . • студия моделирования . • холл-конференц зал . Кафе: . • зал на 300 мест . • гардероб . • загрузочная для кафе с моечной тары и инвентаря . • кухня горячих блюд . • доготовочная . • холодильная камера . • сан.узел персонала . • кабинет шефповара . • кабинет персонала . • КУИ . • Пункт охраны . Артистическая часть: . • фойе для артистов и персонала . • репетиционно-физкультурный зал . • зал занятий хора . • дежурные костюмерные, гримерные и парикмахерские . • зал занятий оркестра . • склады . • санузлы для персонала и артистов . • холл-рекреация . • загрузочная . • гардероб персонала . • фойе персонала . • санузлы для персонала . На 2-м этаже (+6,000): . Зрелищная и досуговая части: . • фойе-антресоль для посетителей досугового центра и концертного зала . • санузлы для посетителей концертного зала . • санузлы для посетителей досугового центра . • санузлы для персонала досугового центра . • склады . • КУИ . • фотостудия . • киностудия . • студия керамики . • студия ИЗО . • студия ДПИ . • холл-конференц зал . Кафе: . • кафе-антресоль с залом на 300 мест . • санузлы для посетителей . • санузлы для персонала . • администрация кафе . Артистическая часть: . • холл-рекреация для персонала . • холл-рекреация для артистов . • артистические уборные с отдельными санузлами (душевая кабина и раковина с унитазом). . • зал хореографии . • репетиционный зал танцев . • склады . • санузлы для артистов . • санузлы для персонала . • КУИ . На 3м этаже (+10,500): . • Досуговая часть: . • лекционный зал . • административные помещения . • холл-рекреация . • санузлы для посетителей . • санузлы для персонала . • КУИ . • Кафе: . • кафе-антресоль с залом на 50 мест . • буфет для персонала . • санузлы для посетителей . • санузлы для персонала . • буфет для персонала . • КУИ . Артистическая часть: . • холл-рекреация для персонала . • административные помещения (кабинеты врача, директора, методиста, худ. персонала и.т.п) . • инженерно-эксплуатационные помещения . • холл-конференц зал . • санузлы для персонала . • КУИ . Смотровая площадка (+19,500) . . . Ограждающие конструкции здания . . Каркас здания выполнен из железобетонных колонн идущих от 3 до 18 м. . Наружные стены в каркасных зданиях не являются несущими. Поэтому прочностные характеристики стенового заполнения не так важны, как в зданиях бескаркасного типа. Отделка снаружи – вентилируемый фасад с отделкой композитным материалом Alucobond и утеплением на основе минеральных вяжущих в виде базальтового волокна Rokwool(плотностью не менее, 80кг/м3). . . Перегородки выполнены из газосиликатных сотаблоков марки D500 толщиной 200 мм. Внутри стены выполнены из гипсокартонных листов и окрашены водоэмульсионной краской для внутренних работ. Санузлы выполнены из полнотелого глиняного керамического кирпича. . Основное покрытие состоит из монолитной железбетонной оболочки, покрытое утеплёнными фасадными панелями из Dupont Corian, оно и создает бесшовное покрытие криволинейной формы . Покрытие зрительного зала решено в виде пространственной металлической структуры с . Оконное остекление –сплошное, в виде двухкамерного вакуумного стеклопакета с энергосберегающим стеклом. Конструкция переплетов - стоечно-ригельная. Конструкция Двухкамерные стеклопакеты используются для повышения тепловых характеристик и снижения уровня шума. Чтобы шум гасился наиболее эффективно, расстояния между стеклами в одном блоке стеклопакета должны быть разными. Энергосберегающие стекла – это стекла со специальным покрытием, которое отражает инфракрасные лучи. Стеклопакеты должны соответствовать требованиям ГОСТ 24866-99 «Стеклопакеты, клееные строительного назначения.» . . Чтобы исключить образование наледи используется система антиобледенения на основе греющих кабелей. При сравнительно невысоких ценах и незначительном энергопотреблении можно обеспечить работоспособность системы водостока в весенний и осенний периоды. . . Конструктивное решение . . Конструктивный тип здания – сборно-монолитный железобетонный каркас со скрытым ригелем. Здание имеет габариты 160х86 м с шагом колонн от 3 до 18 м. . В оновании фундамента грунты – суглинки. Исходя из этого принят столбчатый сборный фундамент стаканного типа. Глубина заложения фундамета 3,83 м. Высота ростверка 1,5 м. . Пол в техническом подполье бетонный выполнен по грунту . Основное покрытие кровли представляет из себя монолитную железбетонную оболочку толщиной 200 мм. Армирование выполнено из высокопрочной проволоки марки B800. Бетон класса В35. . Конструктивные элементы приняты согласно действующим нагрузкам. . . Зрительный зал . . Несущие конструкции покрытия зрительного зала решены в виде структурной плиты с ортогональной сеткой поясов. Структура состоит из верхнего, нижнего поясов и пространственно расположенных раскосов, узлы нижнего пояса смещены по отношению к узлам верхнего пояса на половину размера ячейки. . Размеры зрительного зала 39х42 м, высота 16,85 м. . Покрытие разработано с применением металлической структурной плиты типа «Кисловодск». . Размер ячейки ортогональной структуры 3x3м, все элементы имеют длину 3м. . Опорами для структурного покрытия служат железобетонные колонны. Структура опирается в узлах верхнего пояса, расположение колонн показано на рис.3. . На покрытие действуют нагрузки: . • Постоянные (собственный вес, конструкция кровли, прогоны) . • Временные (от смотровой площадки) . • Снеговые . Стержни структуры типа «Кисловодск» выполнены из круглых труб с узловыми соединениями. . Стержневой элемент выполнен из круглой трубы, к каждому концу которой приварен конус с отверстиями по оси. В отверстие помещен болт с резьбой наружу. На болт надета втулка. Стержни болта и втулка соединены штифтом, проходящим через отверстия, образованные и в болте и во втулке. Вращением втулки болт может быть ввернут в узловую деталь, при этом втулка зажимается между стержнем и узловой деталью. Передача сжимающего усилия с узловой детали на стержень происходит через втулку, а растягивающего усилия – через болт. В одной узловой детали может быть присоединено до 8 стержней. . . Мероприятия по защите от шума и вибраций . . Основными источниками шума, оказывающими существенное влияние на шумовой режим здания, являются: . - внешние шумы от городского и легкового автотранспорта; . - внешние шумы от электропоездов; . - внутренние шумы, обусловленные большой вместимостью пассажиров; . - внутренние шумы от инженерного и технологического оборудования здания. . К источникам шума от инженерного оборудования зданий относятся: системы вентиляции, кондиционирования воздуха и воздушного отопления; лифты. . Защита от шума в помещениях и на рабочих местах обеспечивается различными строительно-акустическими методами: рациональными, с акустической точки зрения, архитектурно-планировочными решениями генерального плана и здания; применением ограждающих конструкций зданий, обеспечивающих нормативную звукоизоляцию от внешних шумов; звукоизоляцией помещений здания между собой в необходимых случаях; применением звукопоглощающих, звукоотражающих и звукорассеивающих конструкций и облицовок; размещением инженерного и технологического оборудования с учетом снижения шума на рабочих местах в помещениях и на территории путем выбора рациональных решений; применением звукоизолирующих кожухов на шумных агрегатах и/или акустических экранов; применением глушителей шума в системах вентиляции и кондиционирования воздуха; применением звукопоглощающих материалов и конструкций применением ограждающих конструкций, обеспечивающих требуемую звукоизоляцию от внутренних и внешних источников шума; применением глушителей шума в системах принудительной вентиляции и кондиционирования воздуха. . Всё чаще возведение новых зданий проводится на местности, которая подвергается воздействию вибраций, отражающихся на постройке. В здании вибрации могут стать причиной появления колебаний предельно высокого уровня, а также - послужить для увеличения степени воздушного шума из-за взаимодействия с примыкающими элементами конструкции, к примеру, полом или потолком. . Государственным стандартом (ГОСТ 12.1.012-90) в дополнении с Санитарными нормами и правилами (СН 2.2.4/2.1.8.566-96) установлены допустимые параметры для неблагоприятного внешнего воздействия на здание и, как следствие, человека. Применительно к вибрации эти правовые документы регулируют параметры допустимого уровня колебаний несущих и ограждающих конструкций для жилых, офисных, административных и других общественных зданий, а также рабочих мест персонала. Амплитуды колебаний ограничены несколькими микронами, диапазон частот которых от 1,4 до 88 Гц. . Происхождение вибрации и основные характеристики . Специалисты выделяют несколько основных источников происхождения вибрации в жилых зданиях и общественных постройках, среди них: .  Инженерное оборудование; .  Внутренние коммуникации и промышленные установки; .  Технические агрегаты; .  Крупногабаритные средства транспорта (в том числе линии метрополитена, железнодорожный транспорт, трамваи, грузовые автомашины) Исходящие от их работы вибрации создают высокий уровень динамической нагрузки, которая и служит источником распространения вибрации в грунте, отражается на несущих конструкциях зданий и сооружений. Кроме того, данные вибрации служат основной причиной появления шума во внутреннем помещении. . Самыми неблагоприятными для жилых домов и общественных построек считаются вибрации, которые исходят от работы рельсовых транспортных сообщений: железная дорога, метрополитен, трамвайные линии. Когда постройка расположена вблизи от таких источников, вибрация может значительно превышать предельно допустимый уровень, который установлен санитарно-гигиеническими нормами более чем в 10 раз, свыше 20 дБ. . Вибрация способна распространяться в грунте, передаваться строительным конструкциям с небольшой амплитудой колебания затуханий волн. Во избежание этого применены различные меры для снижения динамики вибрационных нагрузок, которые создаются источниками вибрации. .  Размещение оборудования, создающего вибрации в здании в подвальных помещениях либо на отдельных фундаментах, которые не связаны с общим каркасом постройки; .  Установка оборудования, служащего источником вибрации, в местах, которые наиболее удалены от основной постройки; .  Виброизоляция агрегатов как при помощи гибких элементов, монтируемых в системе трубопровода или коммуникаций, так и за счет установки на специальные упругие конструкции – виброизоляторы; .  Применение пружинных и резиновых виброизоляторов с целью уменьшения вибрации несущих конструкций. Пружинные виброизоляторы используются в том
