Проектная документация. Пример.

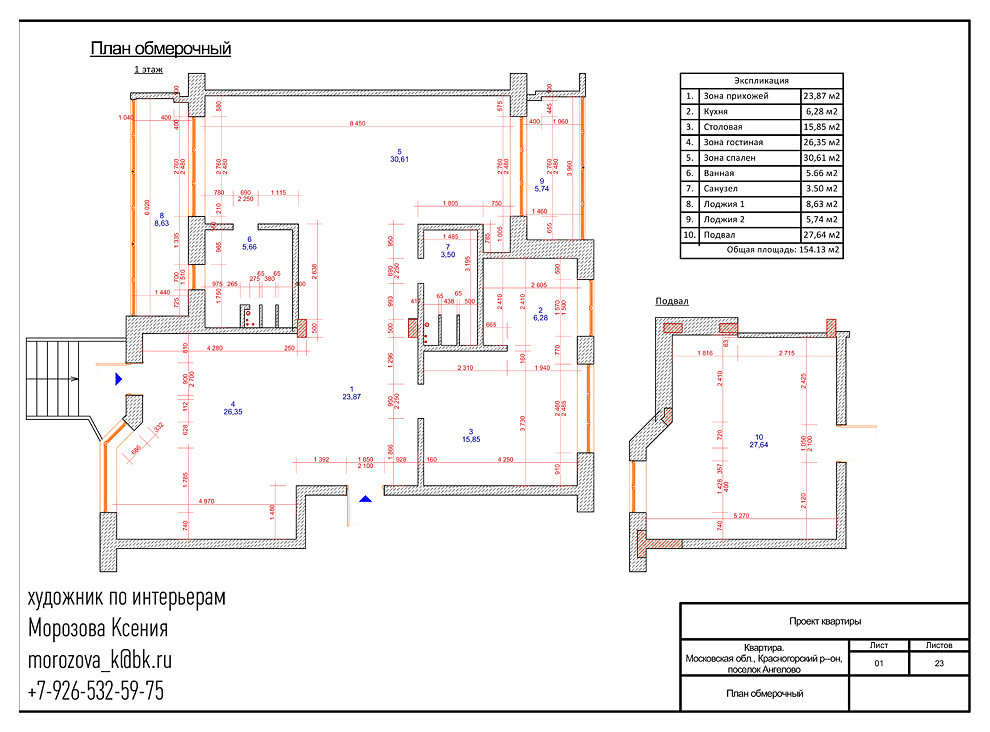

Самый 1-й план, который делаю. На его базе изготавливается весь дизайн-проект. Я отображаю всю существующую инженерную подводку (отопление, электрику, водо- и газоснабжение). . . В реале чертежи БТИ и архитектурные чертежи дома могут расходиться с тем, что заказчик получает. Поэтому до начала всех работ самостоятельно снимаю обмеры. Фиксирую все размеры, высоты и технические характеристики (несущая или ненесущая стена или конструкция; толщина стен, расположения инженерных выводов, размеры окон). Черчу в миллиметрах. Площадь указываю в метрах. . . Для заказчика обмерочный план демонстрирует изначальные условия, при которых начали работать. . . Автор: Ксения Морозова .
